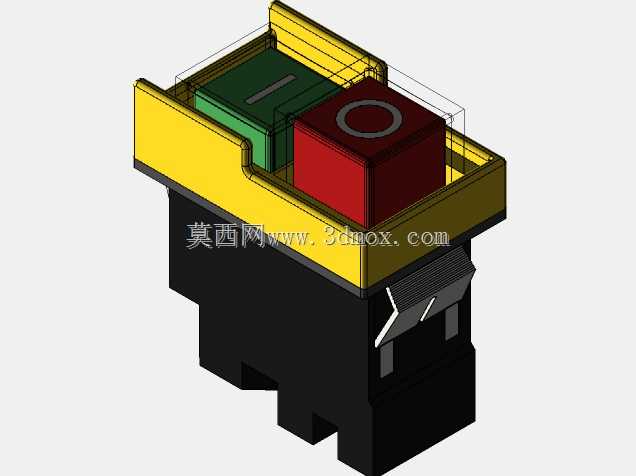

KJD20型红绿双按键启停电源开关结构

　　这类双按键电源开关在普通车床、台式钻床、小型铣床等常规机加工设备上的应用十分普遍，主要承担设备主回路的电源通断与紧急分断控制，操作人员通过面板上的两个按键完成设备启动、停止的基础操作，红色按键自带自锁分断结构，在设备出现异常工况时可快速按下切断主电源，避免故障扩大，绿色按键为常开启动触发结构，按下后接通接触器线圈回路实现设备上电，两个按键的操作行程、按压力度都经过适配一线操作习惯的调校，长期频繁按压也不会出现卡滞、接触不良的问题。从结构设计层面看，这款开关采用嵌入式面板安装结构，前端黄色防护边框高出操作面板一定距离，既可以避免日常作业时工件、工具意外磕碰按键造成误触发，也能在按键周围形成防护围挡，减少切削液、

　　金属碎屑顺着按键缝隙进入开关内部的概率，开关主体为黑色阻燃绝缘基座，内部集成了触点组件、自锁机构、接线端子排，触点采用银合金材质，具备一定的耐电弧烧蚀能力，可适配常规工业设备的交流主回路通断需求，接线端设置在基座尾部，配有对应的绝缘防护隔板，避免接线后不同相线之间出现短路隐患。在安装边界设计上，这款开关适配常规设备面板的标准开孔尺寸，基座尾部的卡扣结构可以快速卡在面板开孔处，不需要额外的固定螺丝就能完成安装，大幅提升设备装配时的接线效率，基座的整体外形尺寸充分考虑了小型机床操作面板的空间限制，不会占用过多的面板安装位置，同时预留的接线空间可以方便操作人员接入不同线径的动力线缆，不需要额外调整线缆走向。实际使用场景中，

　　这类开关除了机加工设备外，也会配套在小型木工机械、食品加工设备、普通输送线等需要本地启停控制的工业设备上，双按键的颜色区分符合工业控制的通用标识规范，操作人员不需要额外识别标识就能快速区分启动与停止按键，降低误操作的概率，开关内部的自锁结构可以保证在设备断电恢复后不会自行启动，必须人工按下绿色按键才能重新上电，符合工业设备的安全设计规范，避免突然送电造成的安全事故。建模过程中需要重点关注按键的活动行程与基座内部结构的干涉问题，红色停止按键的自锁触发位置、绿色启动按键的触点触发行程都需要和实际产品的参数匹配，保证活动部件的运动路径无干涉，黄色防护边框的倒角、基座的安装卡扣尺寸都需要严格按照实际安装尺寸建模，方便后续做设备面板的开孔适配设计，接线端的位置排布也要符合实际接线的操作空间需求，避免建模完成后出现线缆无法接入的问题。
