带套管DB9公母对接连接器结构设计

　　在工业控制、通讯设备、测试仪器的布线场景里，DB9型串口连接器是沿用数十年的经典接插部件，早年多用于RS232串行通讯链路搭建，现在也常见于各类工控设备的调试端口、老旧数控系统的信号传输接口，很多车间里的老款PLC、伺服驱动器、数据采集模块，至今还保留着DB9接口作为调试或通讯通道。这次设计的带套管DB9公母对接结构，主要是针对现场布线里公头母头对接后缺乏防护、线缆弯折处易断裂、对接处易进灰松动的痛点做的结构优化。

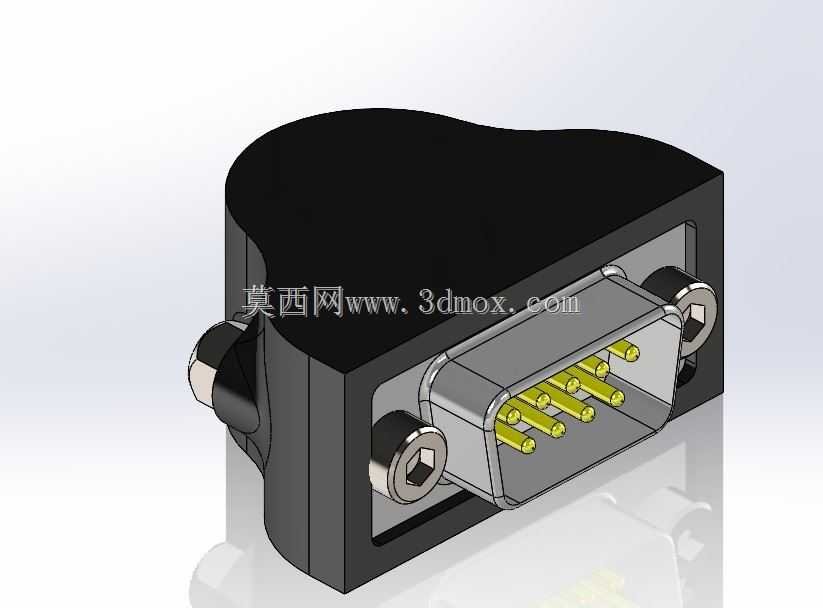

　　从实际使用场景出发，很多设备现场的DB9接头对接后，要么直接裸露在机柜外侧，要么线缆从接头尾部引出后长期处于弯折状态，设备运行时的振动、现场的油污粉尘、运维人员插拔时的侧向受力，很容易导致针脚氧化、焊点脱焊、接头松脱，轻则通讯中断影响数据采集，重则导致设备调试失败触发生产故障。这款结构在常规DB9公母接头的基础上，增加了一体化的防护套管外壳，外壳采用带弧度的流线型造型，不是传统方方正正的接头外壳，对接完成后公头和母头的金属壳体完全被包裹在黑色防护壳内部，两侧预留了内六角螺丝的安装孔位，和常规DB9接头的固定螺丝规格完全兼容，不需要额外更换紧固件就能直接替换原有接头外壳。

　　设计的时候首先考虑的是安装边界的兼容性，整个防护壳的外形尺寸完全匹配标准DB9公母对接后的总长度，宽度方向没有超出标准DB9接头的安装法兰尺寸，不会出现装到设备面板上和旁边其他接口干涉的问题，尾部的套管出线口做了圆弧过渡，没有尖锐的棱角，线缆从套管引出后，弯折半径被控制在合理范围内，避免线缆铜芯在接头根部反复弯折出现断芯的问题。内部的腔体尺寸做了精准的限位，公头的插针端和母头的插孔端对接到位后，外壳内部的挡边刚好顶住两个接头的金属法兰，不会因为插拔时的推力导致接头在壳体内移位，两侧的固定螺丝穿过外壳的沉孔后，直接拧入对接端的螺丝孔，把公头、母头、防护壳三者牢牢锁成一个整体，抗振动性能比普通无防护的对接头提升很多。

　　针脚部分完全遵循标准DB9的针脚定义排布，9根插针的间距、伸出长度、直径都和通用DB9公头完全一致，母头的插孔采用收口设计，插针插入后接触电阻稳定，不会因为轻微振动出现接触不良的问题。金属接头部分和防护外壳之间预留了微小的间隙，既不会因为外壳的注塑公差导致接头装不进去，也不会因为间隙过大出现晃动，防护壳的材质选用耐油污的工程塑料，在车间常见的切削液、机油环境下不会出现开裂老化的问题，表面做了哑光处理，不容易沾附指纹和油污，日常运维擦拭也很方便。

　　实际选型使用的时候，这款带套管的对接头不需要改变原有设备的接口尺寸，不管是设备端的母座还是线缆端的公头，都能直接适配，现场布线的时候只需要把公头母头插合到位，盖上两侧的防护壳，拧上原有固定螺丝就完成安装，比传统的热缩管防护、缠胶带防护的方式美观很多，防护等级也更高，尤其是在设备移动比较频繁的场合，比如便携式测试仪器、移动工控小车的通讯线缆，用这种带一体化套管的对接头，线缆根部的抗弯折能力比普通接头强数倍，能大幅降低现场运维的接头更换频率。另外外壳的弧形造型也考虑了手持插拔的手感，运维人员插拔的时候不需要抠住接头的法兰边，握住弧形外壳就能均匀发力，不会出现斜着插拔把针脚弄弯的问题，这一点在现场空间狭窄、手伸进去操作不方便的机柜里尤其实用。
