角式法兰连接止回阀结构设计

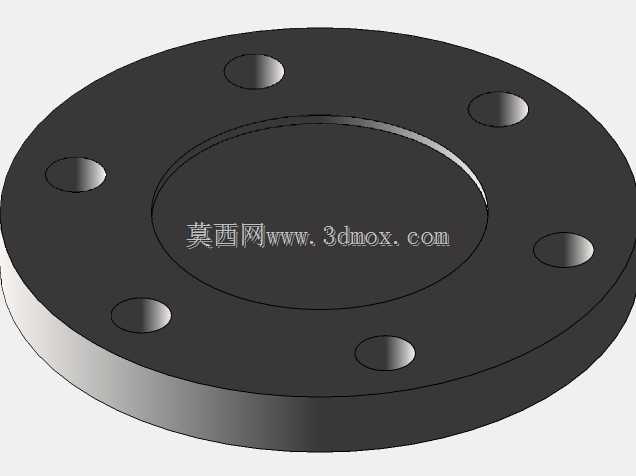

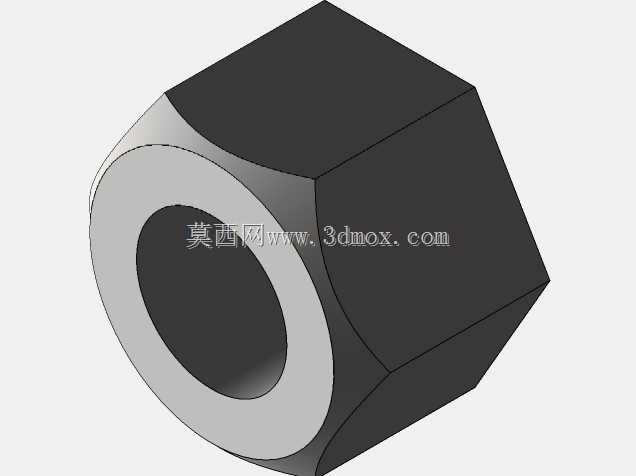

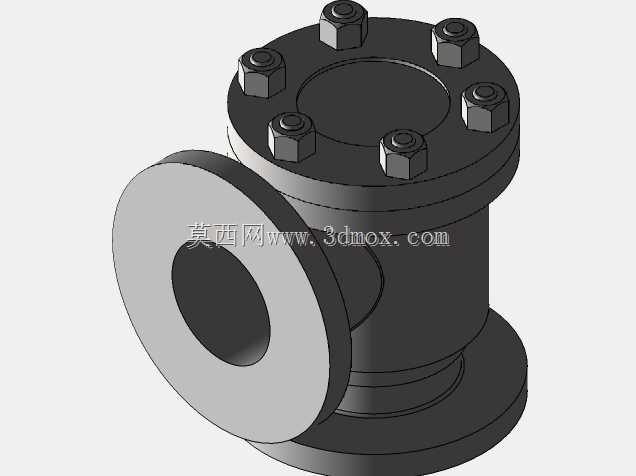

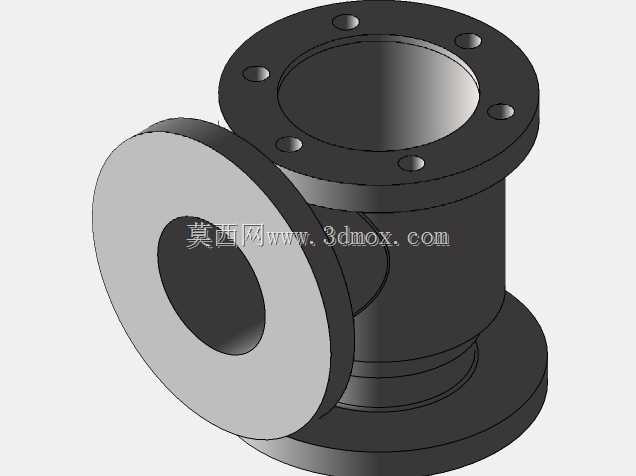

　　在工业流体输送管路系统中，止回阀是保障介质单向流动、避免回流冲击的核心管路元件，这款角式法兰连接的止回阀，主要适配垂直与水平管路呈90度转向的安装场景，常见于化工流体输送、给排水泵站、工业循环水系统、压缩空气管路以及中小型机床冷却管路的回路中，用来避免介质倒流引发的泵叶轮反转、管路水锤冲击、介质反向污染等工程问题。从结构设计逻辑来看，这款止回阀采用角式通流结构，介质从侧部水平法兰接口进入阀体内部，经过阀瓣的通流截面后从上部垂直法兰接口流出，这种90度转向的通流路径，相比直通式止回阀更适合管路本身存在直角转向的安装位置，不需要额外加装弯头来改变管路走向，能减少管路的连接节点，降低管路泄漏的风险点，同时也能压缩管路安装的整体占用空间。阀体的连接端全部采用法兰连接形式，法兰端面的密封面为突面结构，适配常规的非金属平垫片或者金属缠绕垫片，安装时通过均布的螺栓实现法兰面的压紧密封，这种连接形式的优势在于装拆便捷，密封可靠性高，能适配中低压工况下的多数工业管路安装需求，不需要对管路端做特殊的焊接或者螺纹加工，降低现场安装的施工难度。阀体上部的阀盖部分采用六组六角头螺栓与阀体主体紧固连接，螺栓沿阀盖法兰圆周均布，这种均布的螺栓排布能保证阀盖与阀体结合面的压紧力均匀分布，避免局部压紧力不足导致的介质外漏，同时阀盖与阀体的结合面设置了密封槽，安装时嵌入密封件就能实现中腔的可靠密封，后期检修维护时只需要拆卸这六组螺栓，就能直接打开阀盖，对内部的阀瓣、

　　密封面等易损件进行检查或者更换，不需要将整个阀体从管路上切割拆卸，能大幅降低后期运维的工作量。从安装边界尺寸来看，这款止回阀的侧部水平法兰与上部垂直法兰的通径保持一致，法兰的螺栓孔中心距、法兰外径、密封面尺寸都匹配对应压力等级的管路法兰标准，选型时只需要匹配管路的公称通径与公称压力，就能直接与现有管路法兰对接，不需要额外制作过渡连接件。阀体底部设置了与上部法兰同轴的圆形定位底座，这个底座的作用是在管路安装时提供支撑定位面，当止回阀垂直安装在水平管路上方时，底座可以贴合管路支架的支撑面，避免整个阀门的重量全部由两侧法兰连接螺栓承担，降低长期运行过程中法兰连接处受重力拉扯出现密封失效的概率。从内部功能实现来看，

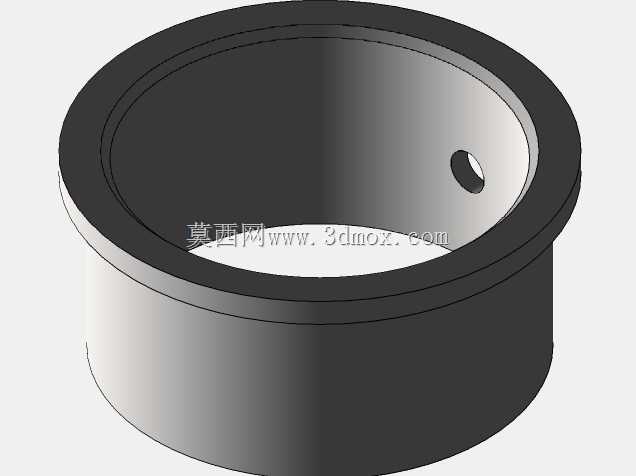

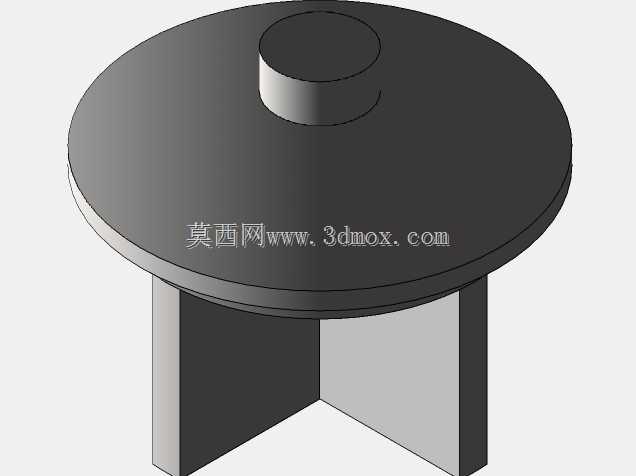

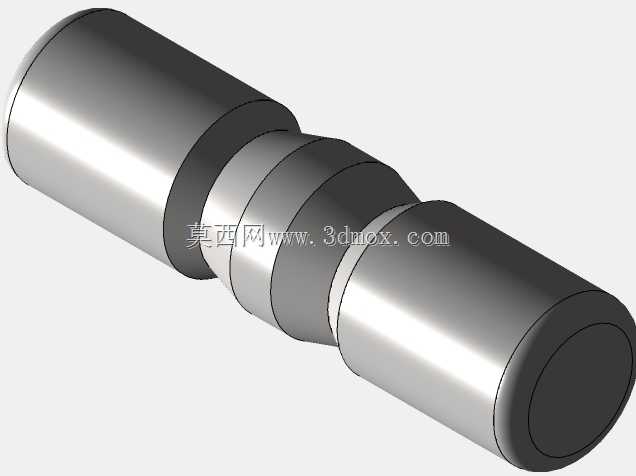

　　这款止回阀采用升降式阀瓣结构，阀瓣的运动导向与阀体的垂直通流段同轴，当介质正向流动时，介质压力会推动阀瓣沿导向结构向上抬升，打开通流截面让介质顺利通过；当介质出现反向流动趋势时，阀瓣会在自身重力以及反向介质压力的作用下快速回落，压紧在阀体内部的密封座上，切断通流路径，阻止介质反向流动。这种升降式的结构相比旋启式止回阀，密封面的贴合精度更高，关闭时的密封性更好，同时阀瓣运动行程短，关闭动作响应更快，能有效降低回流时的水锤冲击对管路元件的损伤。在建模设计过程中，所有结构的倒角、圆角都做了工程化处理，阀体内部的通流拐角处采用大圆弧过渡，避免介质流动时出现直角区域的湍流、压损增大的问题，同时也能减少介质中固体杂质在拐角处的沉积，

　　降低阀门卡涩的概率。所有螺栓连接的位置都预留了足够的扳手操作空间，现场安装时普通的呆扳手或者套筒扳手就能完成螺栓的紧固作业，不需要使用特殊的定制工装。阀体外表面没有多余的凸起结构，整体轮廓规整，后期做防腐涂装或者保温包裹时都能方便施工，不会出现结构死角导致的涂装不到位或者保温层贴合不紧密的问题。在实际选型应用中，这款角式止回阀特别适合安装在泵出口的垂直管段位置，泵出口的介质从水平方向泵出后转垂直向上输送的节点，安装这款止回阀既可以完成管路的转向，又能实现停泵时的止回功能，一个元件同时实现两个管路功能，能简化管路设计，减少管路元件的采购品类，降低项目的整体成本。同时这种结构的止回阀流道相对顺畅，正向流动时的压力损失较小，对于输送清水、低粘度油品、压缩空气等洁净介质的工况都有很好的适配性，只要介质内没有大颗粒的硬质杂质，长期运行的可靠性都能得到保障。
