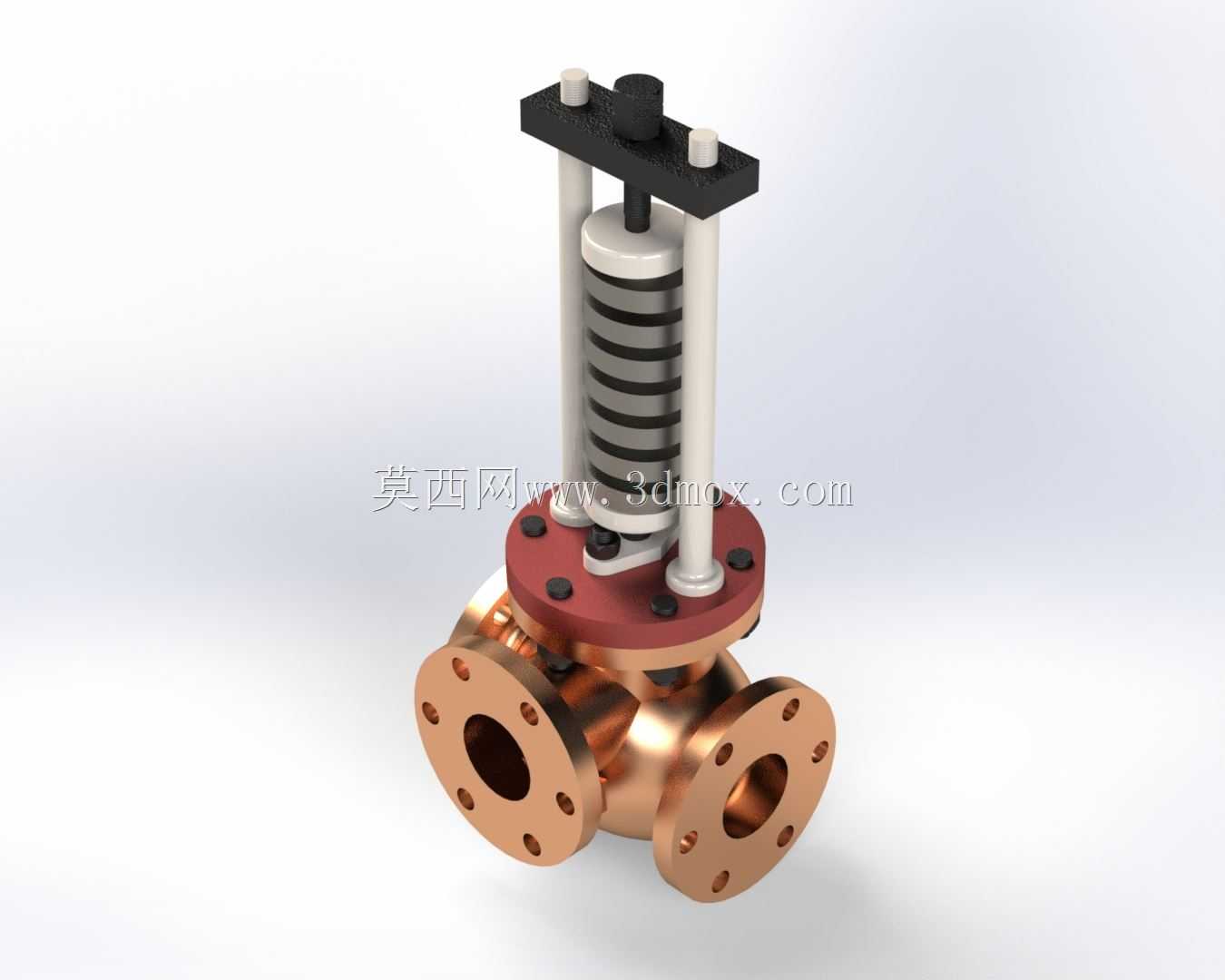

法兰连接弹簧式泄压安全阀结构

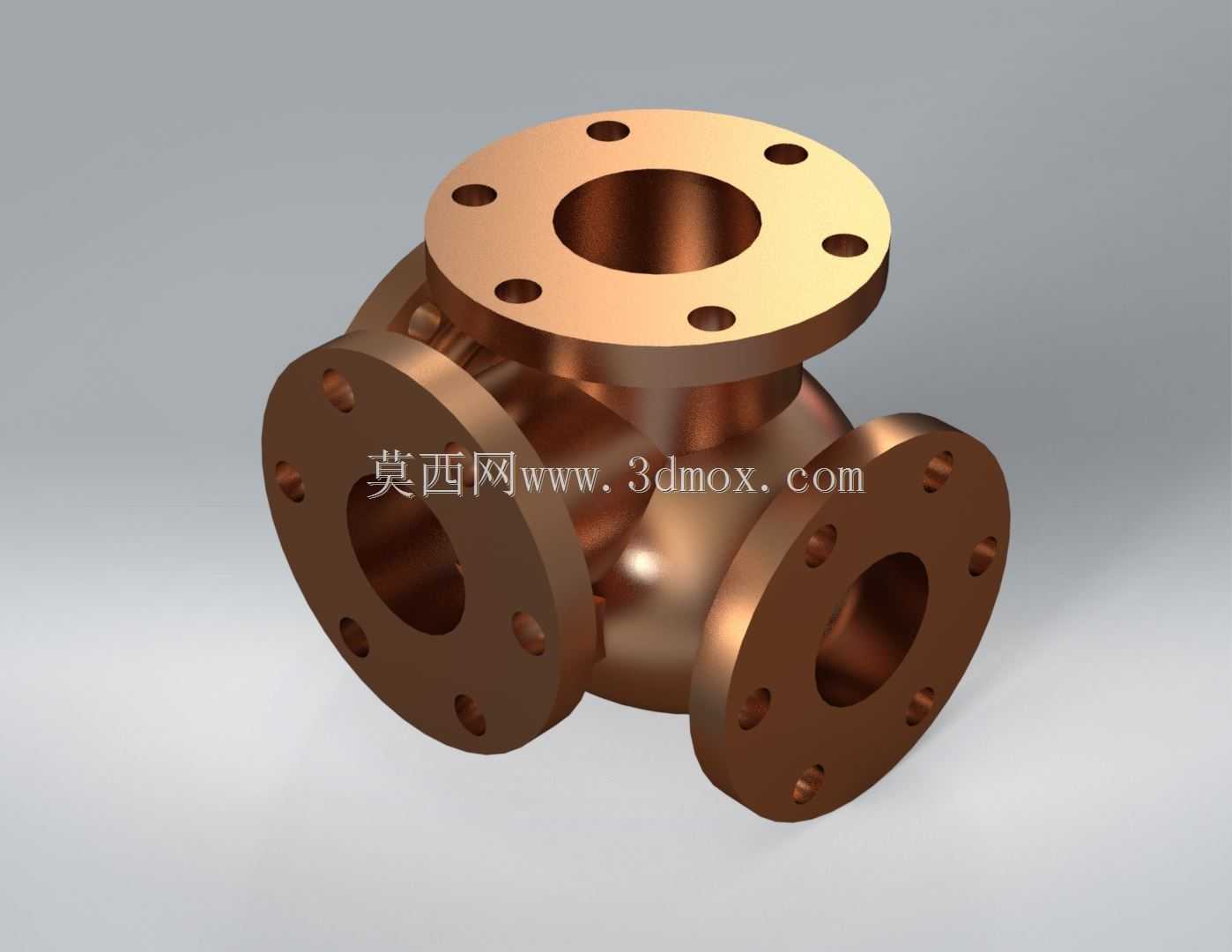

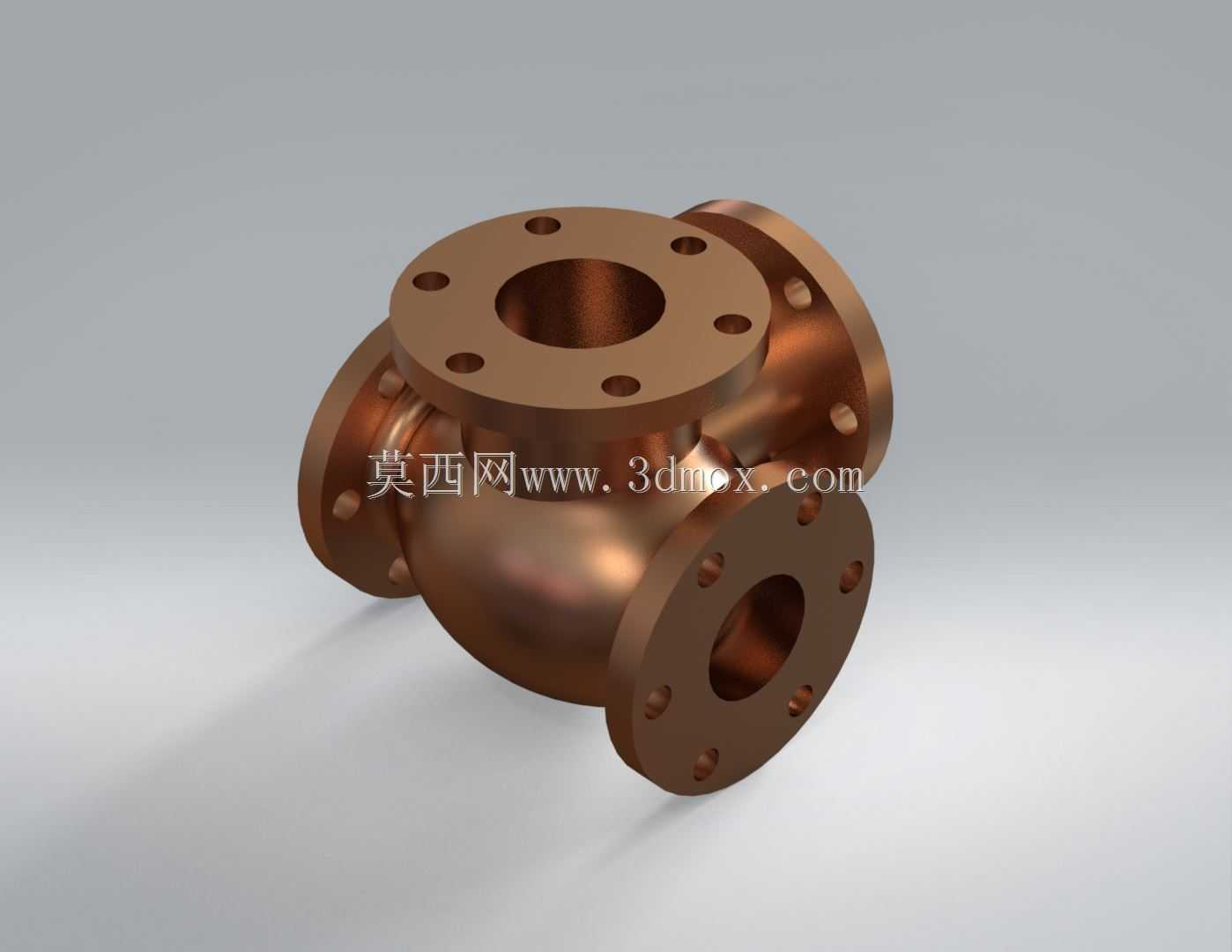

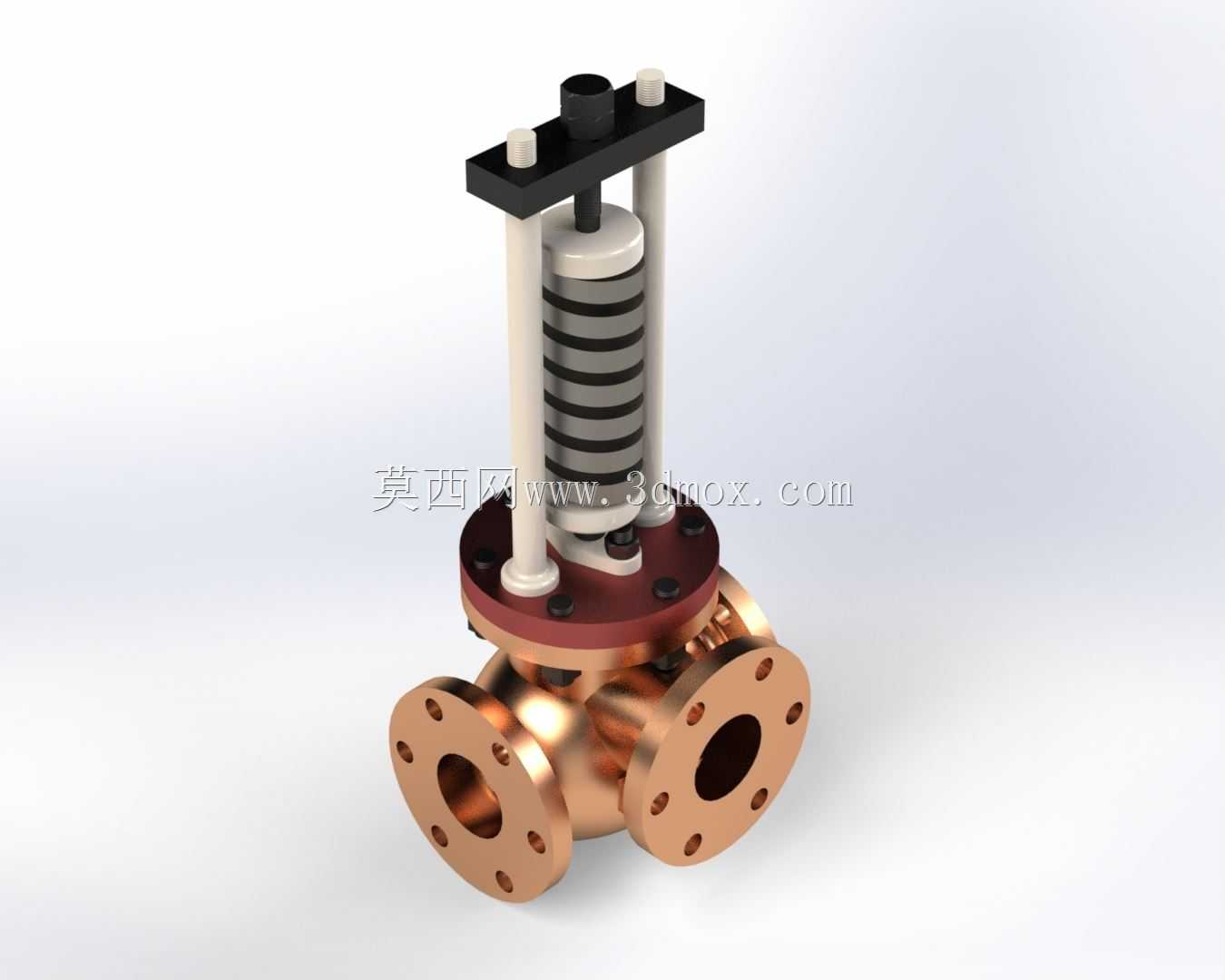

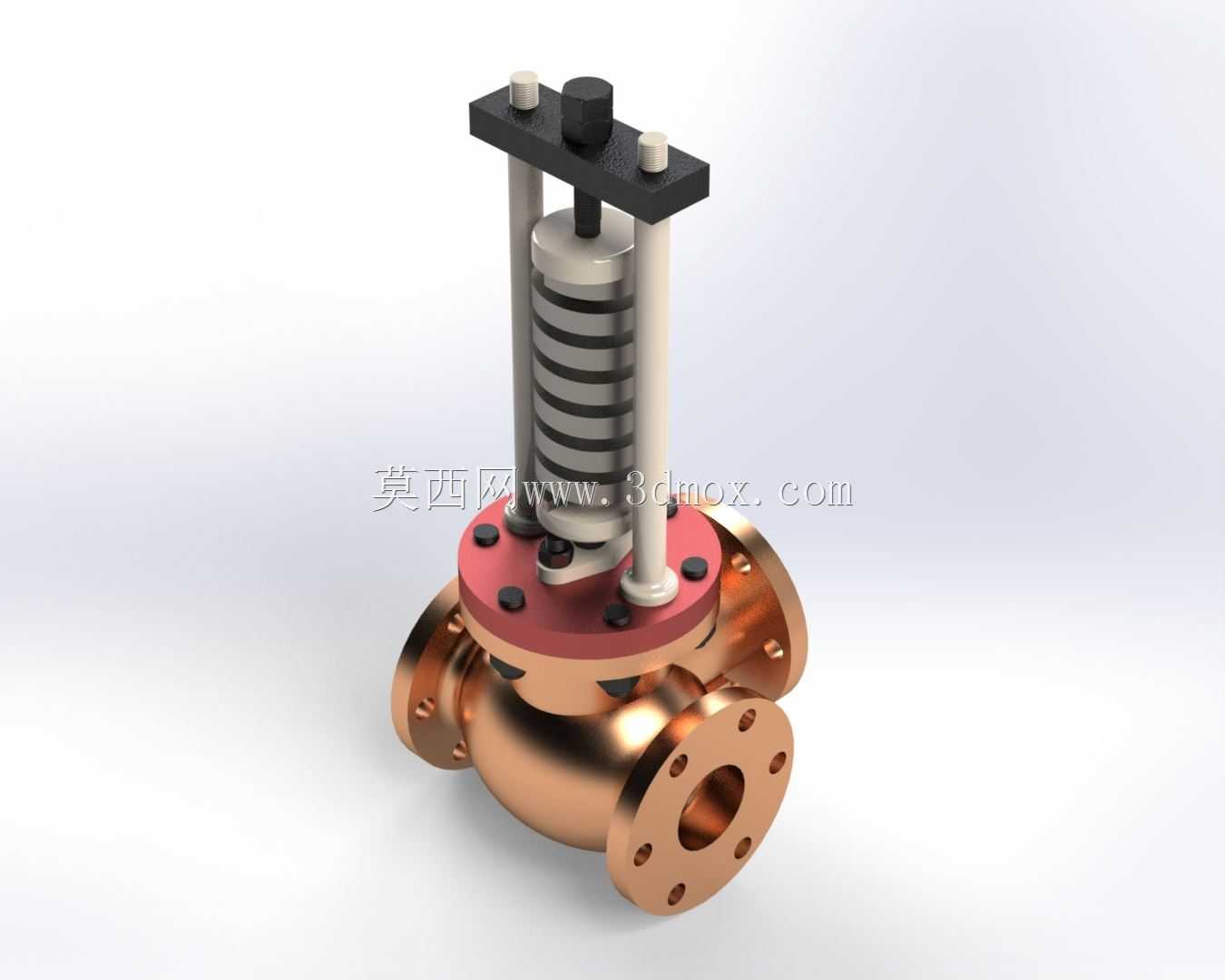

　　在工业流体输送、压缩空气站、压力容器配套、化工介质输送管路系统中，这类弹簧式安全阀是承压系统的最后一道安全屏障，核心作用是当系统内部压力超过预设阈值时，自动开启泄放多余介质，待压力回落至安全区间后自动回座关闭，避免管路、容器因超压发生破裂、泄漏甚至爆燃事故，广泛应用在空压站储气罐出口、蒸汽供热管路、液压泵站压力回路、化工反应釜顶部泄压点位等场景。从结构设计逻辑来看，这款安全阀采用角式法兰连接结构，介质入口位于阀体下部垂直方向，出口为侧方水平法兰接口，这种流道设计可以让泄放时的介质流向产生90度转向，有效降低高速泄放介质对阀瓣的直接冲蚀，同时法兰连接的形式适配中高压管路的安装需求，相比螺纹连接能承受更高的压力等级与温度波动，

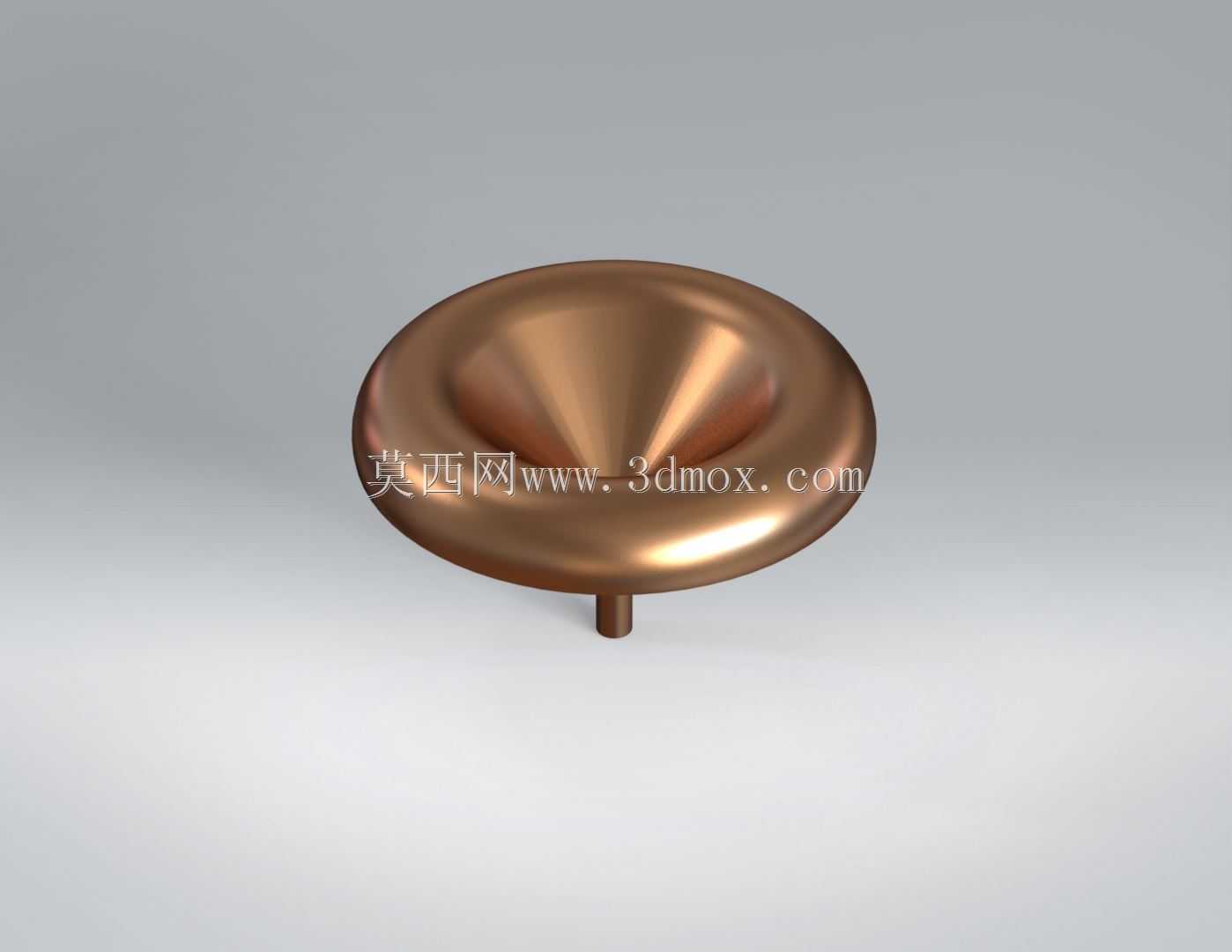

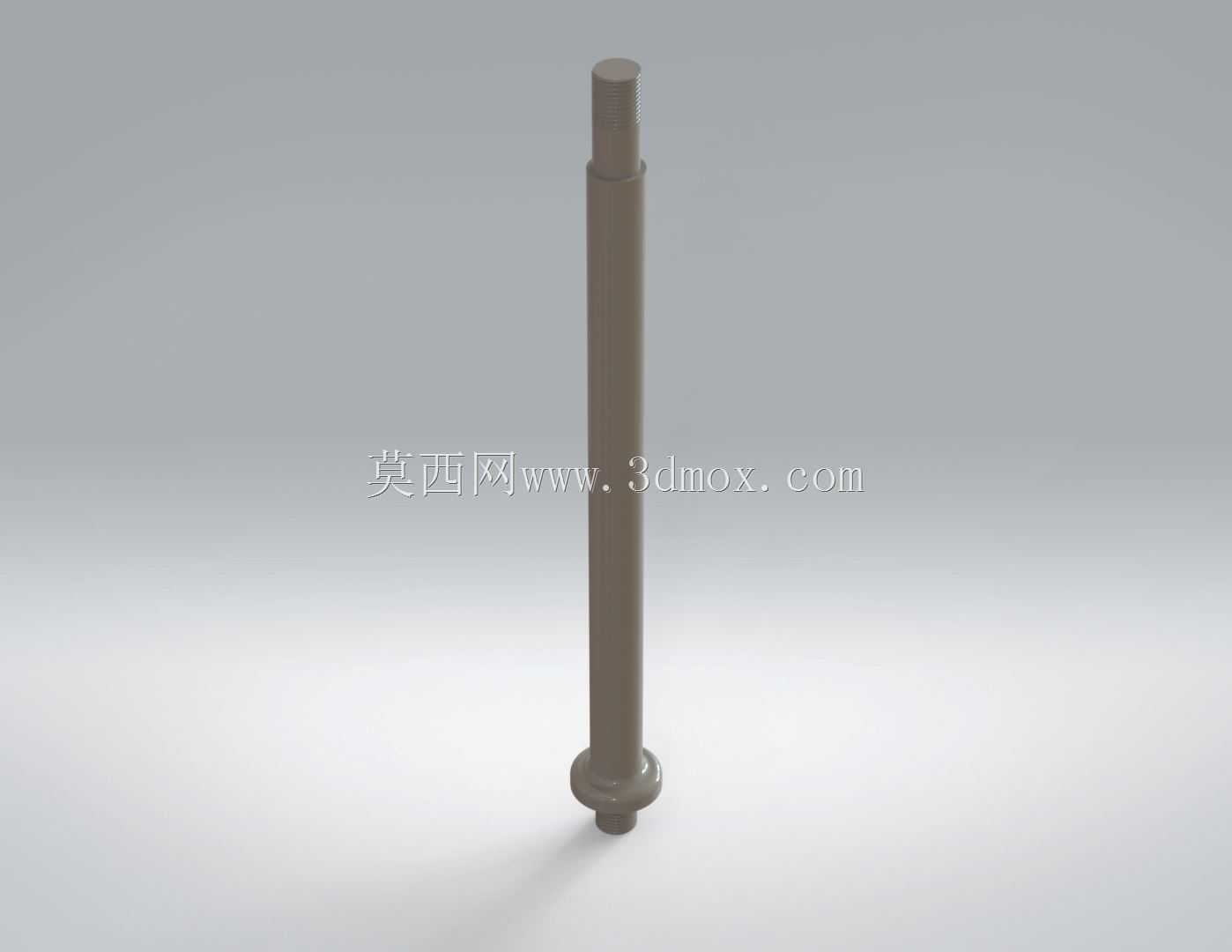

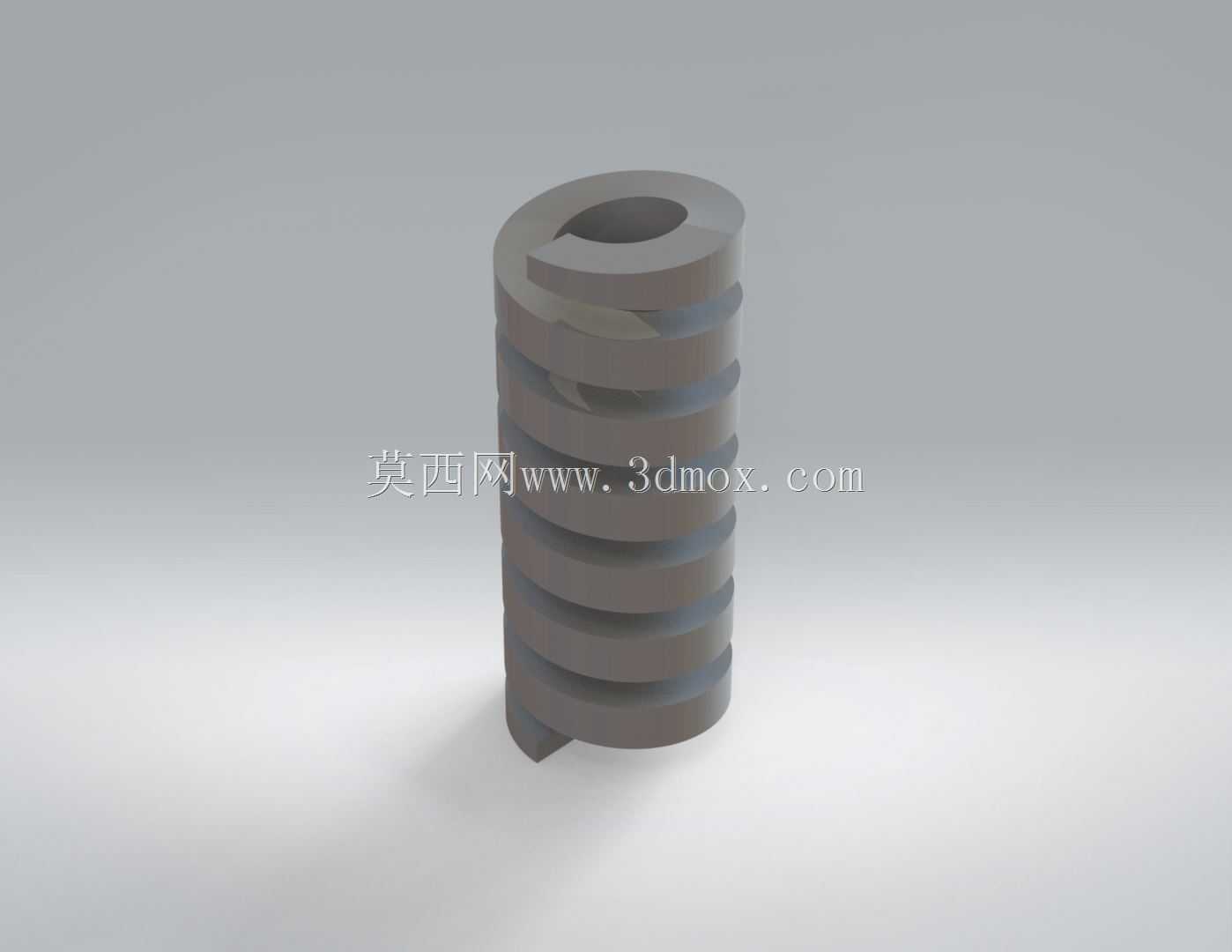

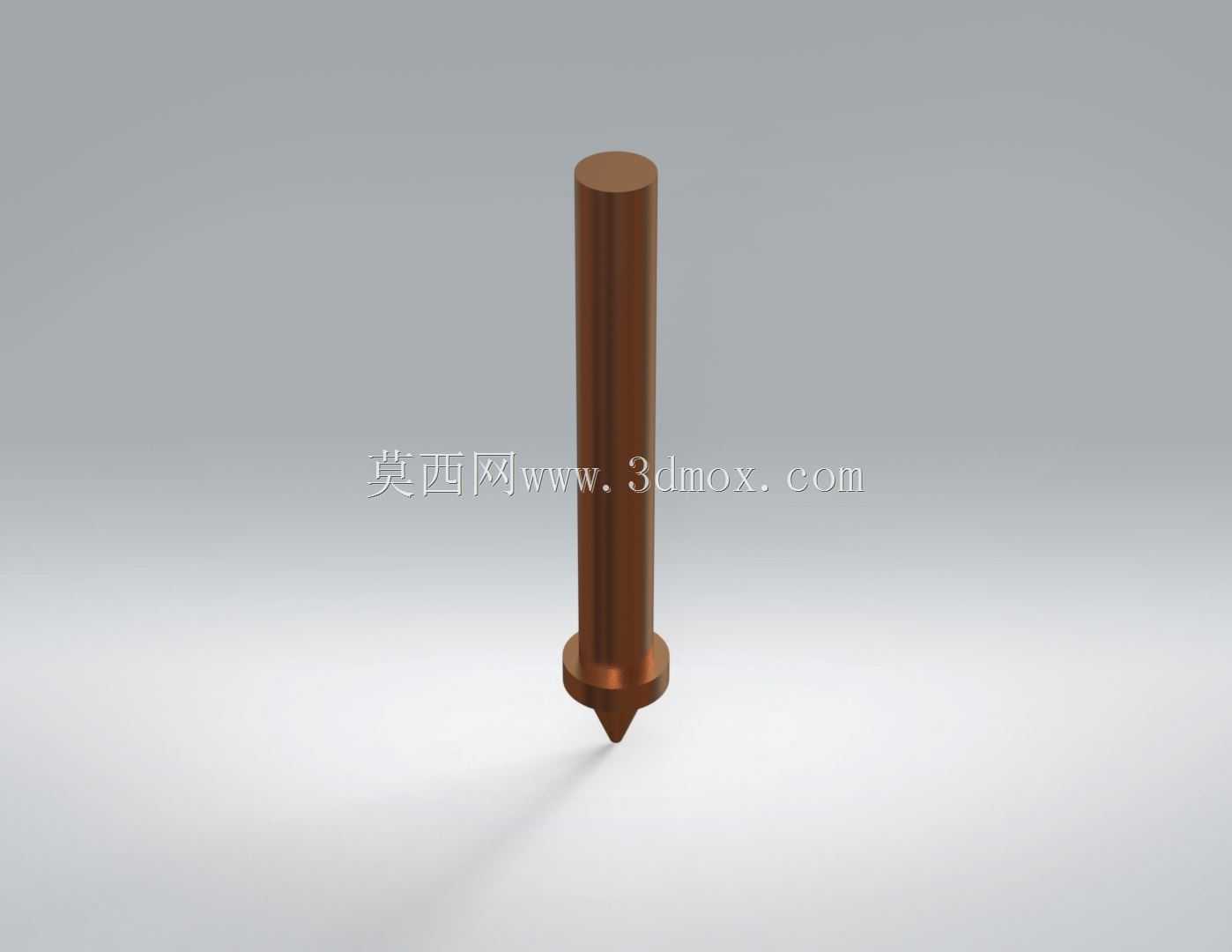

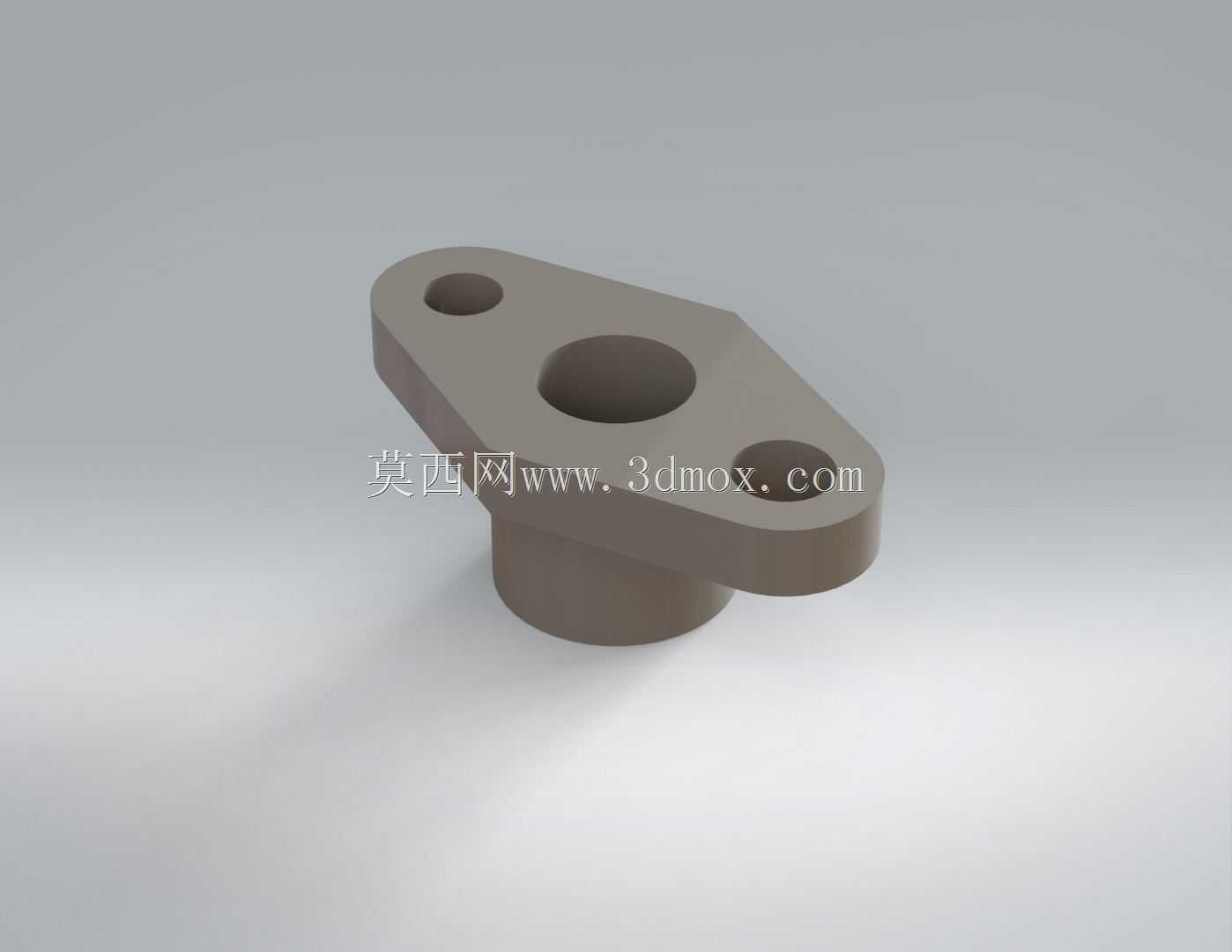

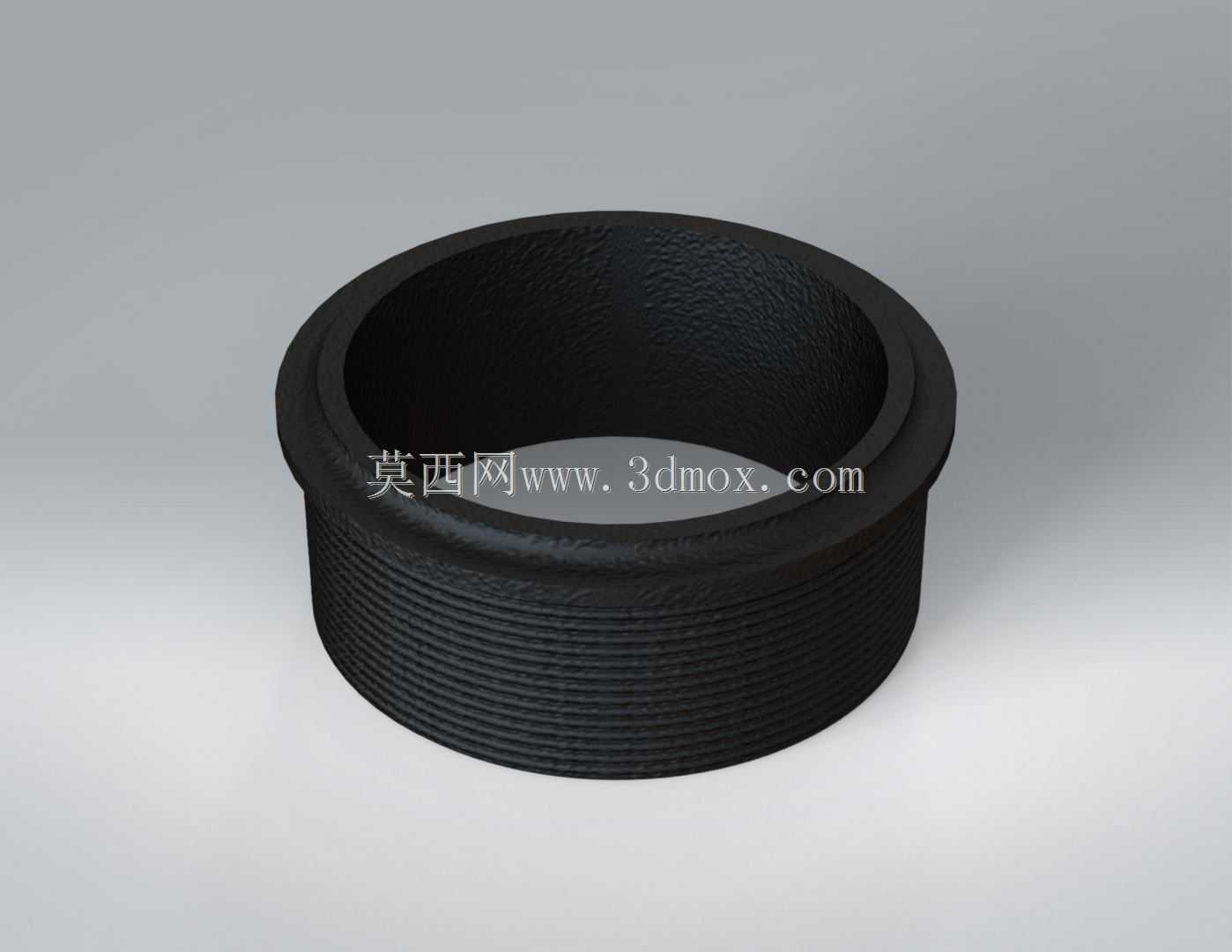

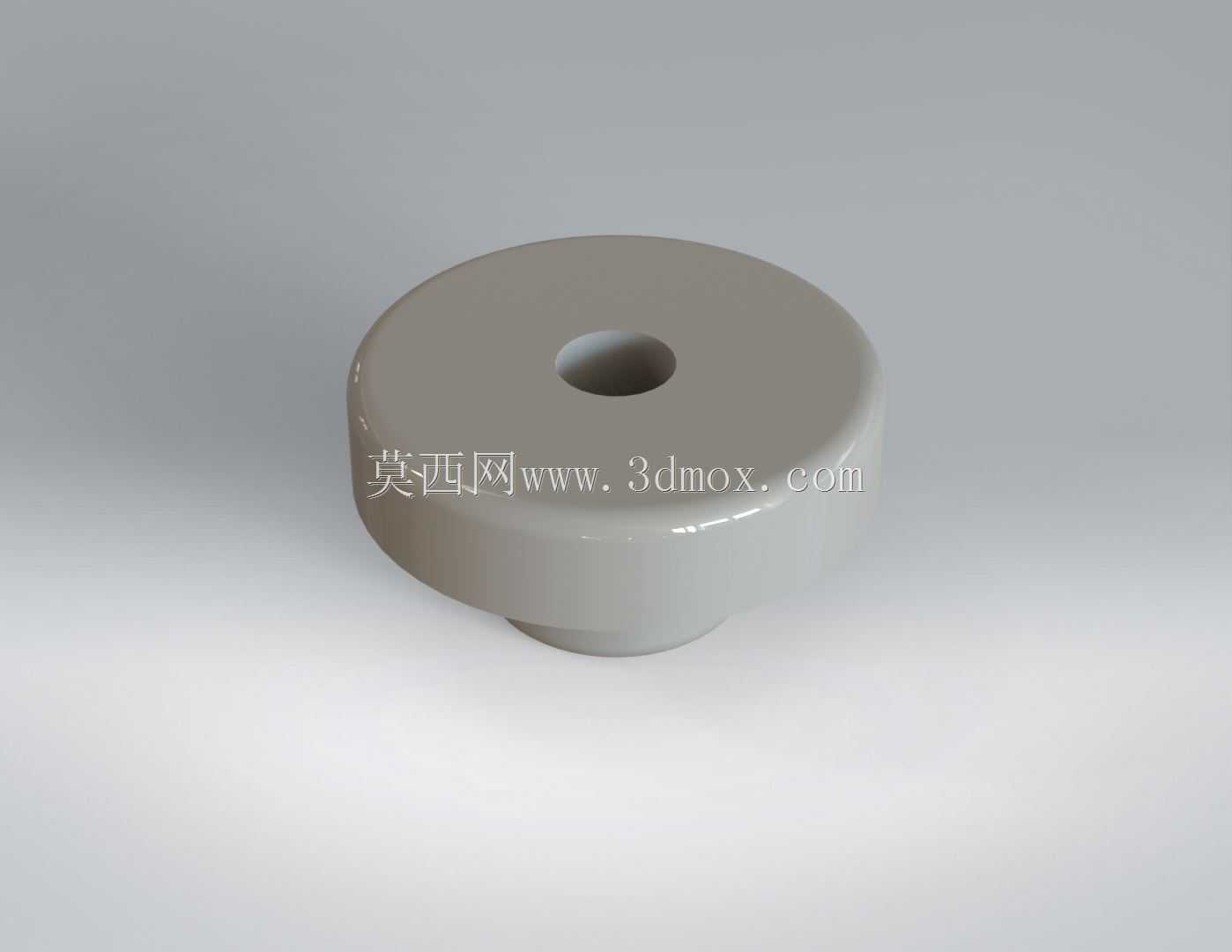

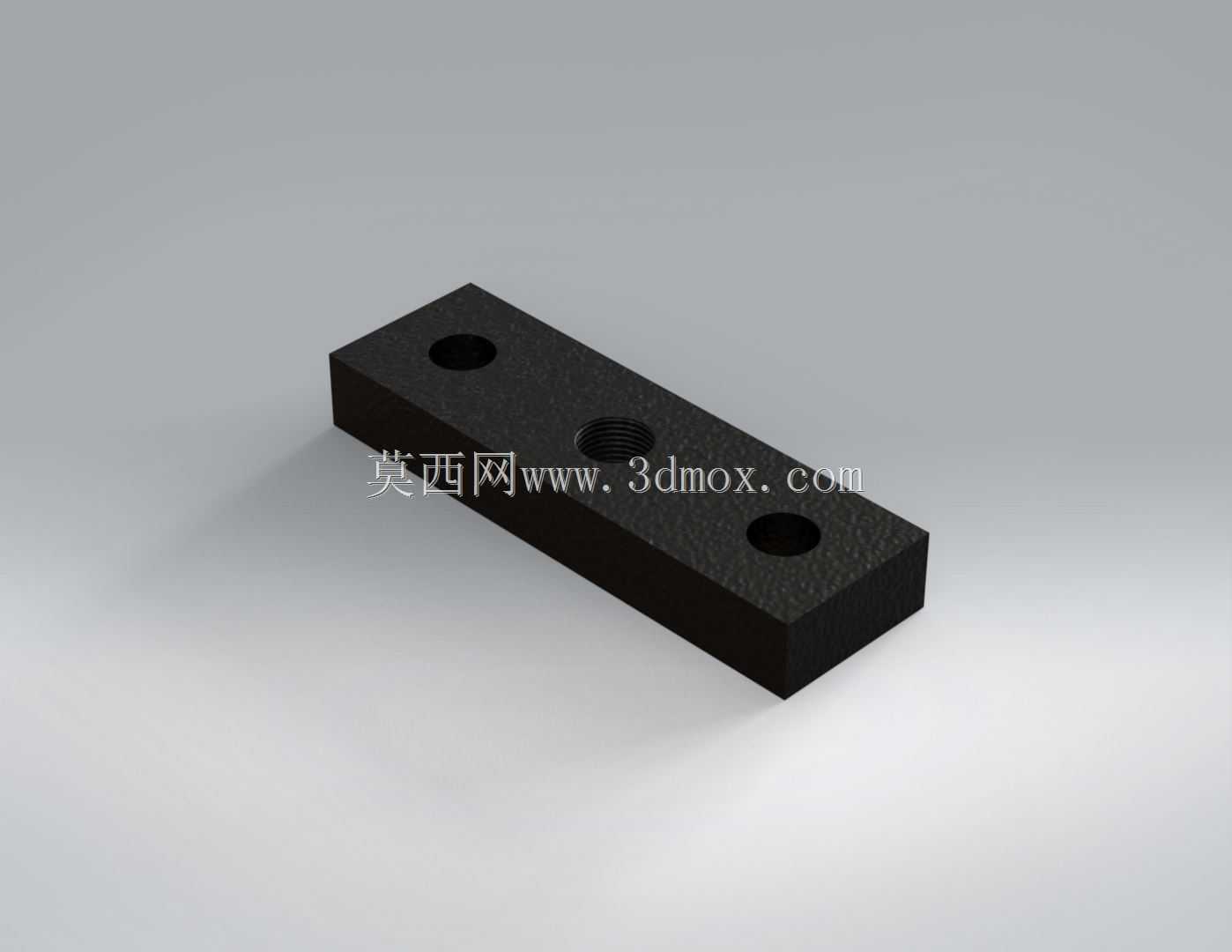

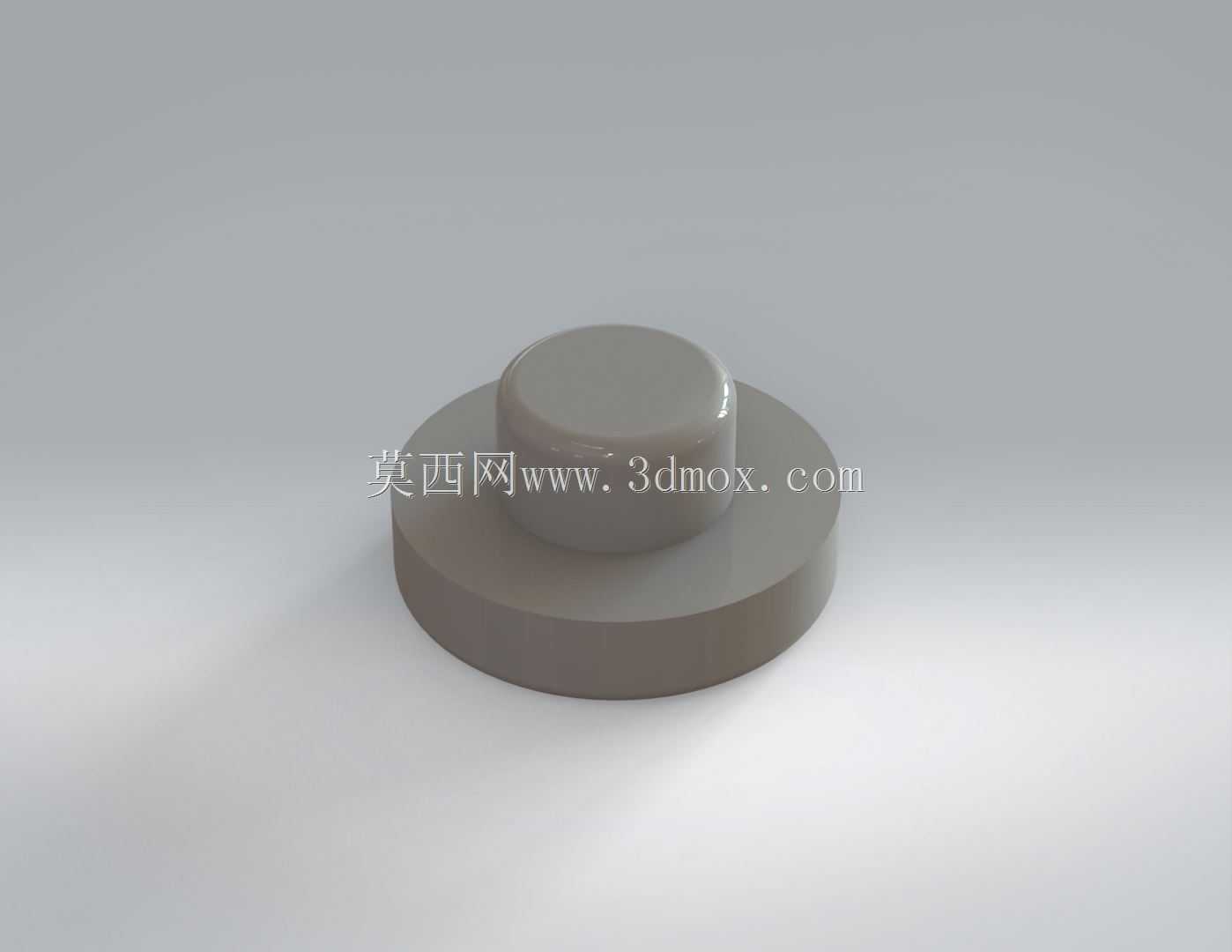

　　安装时可通过法兰螺栓直接与管路配对法兰对接，密封面采用金属硬密封搭配密封垫片的形式，保证关闭状态下的零泄漏。核心调压结构采用圆柱螺旋压缩弹簧作为压力加载元件，弹簧预紧力通过顶部的调节螺母进行校准，出厂时会根据额定泄放压力调整弹簧压缩量，锁定后即可保证阀瓣在正常工作压力下紧密贴合阀座密封面；阀瓣与阀杆采用活动连接结构，可在泄放过程中自动对中，避免因加工同轴度误差导致的密封偏磨，延长密封面使用寿命。导向套结构设置在弹簧腔与阀瓣之间，为阀杆上下运动提供精准导向，避免阀瓣开启时出现卡滞、偏斜，保证泄放动作的响应灵敏度，即使系统压力出现骤升也能快速开启泄放。阀体部分采用铸造成型后精加工流道，流道内壁做圆弧过渡处理，减少介质流动阻力，

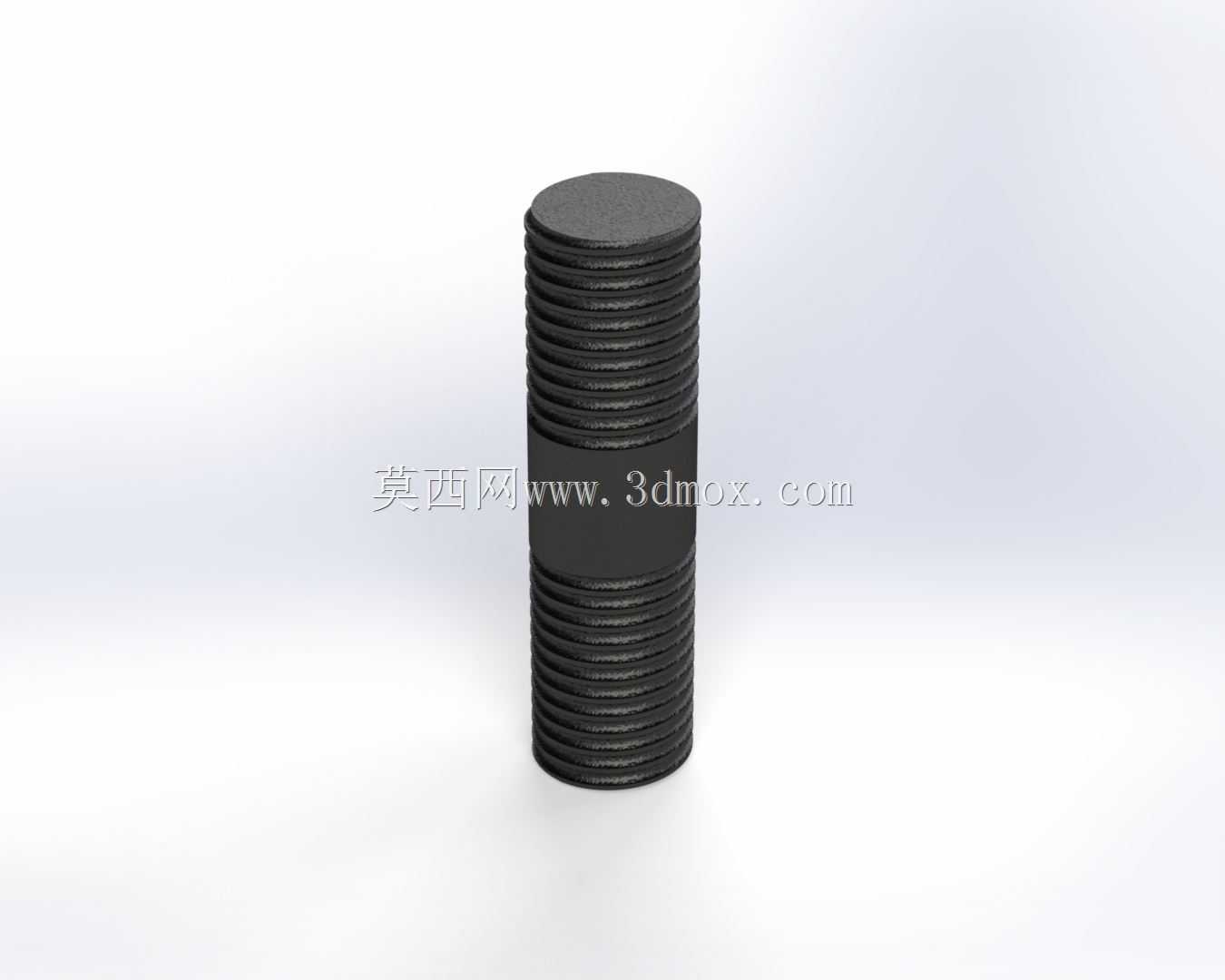

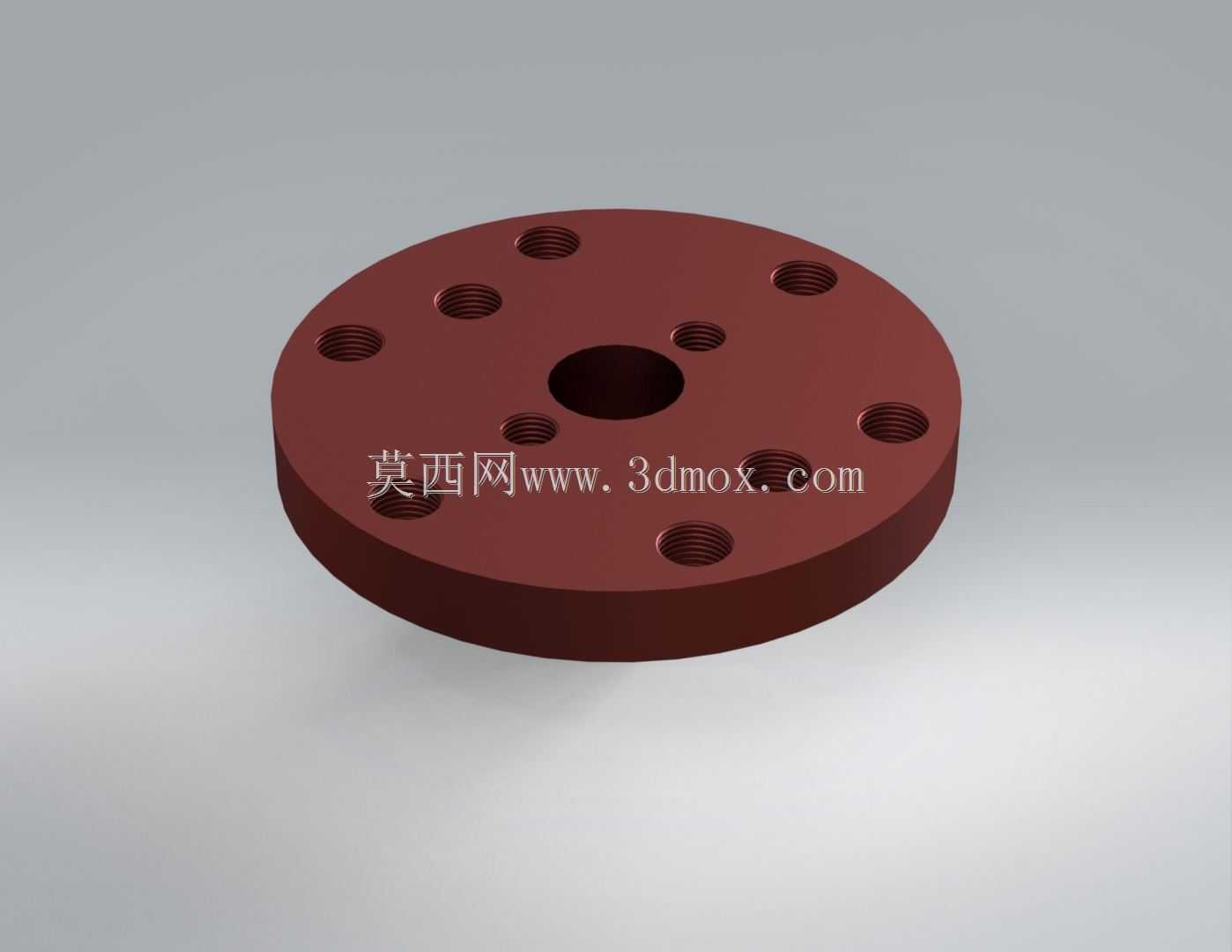

　　降低泄放时的流道噪声与紊流冲击；阀体外部的连接法兰严格遵循对应压力等级的法兰尺寸标准，法兰螺栓孔分布圆直径、密封面凸台尺寸、法兰厚度均匹配通用管路法兰规格，安装时无需额外加工转接件，可直接与同压力等级的工业管路配对安装。从安装边界来看，这款安全阀的垂直安装高度需预留顶部调节结构的操作空间，侧方出口需连接泄压导流管，将泄放介质引导至安全排放区域，安装时需保证阀杆处于垂直状态，避免倾斜导致弹簧受力不均影响开启压力精度；入口端法兰与容器或管路的连接需保证同轴度，避免安装应力传递到阀体导致阀座变形。日常运维中，可通过顶部的调节结构定期校验开启压力，弹簧腔设置有透气结构，避免腔内温度变化产生凝露锈蚀弹簧部件，整体结构没有易损的复杂电子元件，

　　纯机械结构的可靠性更高，适合在高温、多尘、有轻微腐蚀的工业环境下长期使用，不需要额外供电或气源驱动，依靠系统自身压力即可完成动作，故障概率远低于电控式泄压装置。在结构建模过程中，需要重点关注弹簧的刚度参数匹配、阀瓣密封面的角度设计、导向套与阀杆的配合间隙、法兰螺栓孔的位置度公差，这些参数直接影响阀门的实际泄放精度与密封性能，配合间隙过小容易出现热胀卡滞，间隙过大则会导致阀瓣对中不良出现泄漏；弹簧的线径、中径、有效圈数需要根据额定泄放压力计算得出，保证预紧力与阀瓣受力面积的乘积刚好匹配额定开启压力，同时要预留足够的压力调节范围，适配不同工况的压力校准需求。
