CA6140机床用盘形凸轮传动组件结构

项目分类:机床加工 发布时间:2024-01-09 ID:720781
  • CA6140机床用盘形凸轮传动组件结构
  • CA6140机床用盘形凸轮传动组件结构
  • CA6140机床用盘形凸轮传动组件结构
  • CA6140机床用盘形凸轮传动组件结构

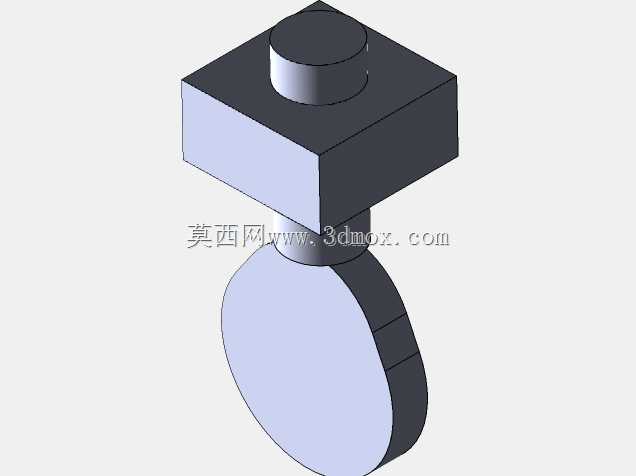

  这套凸轮传动组件是CA6140普通车床进给系统里的核心执行构件,日常在车床的自动走刀、进给量切换、周期性进给动作里承担关键的运动转换作用,能把主轴传递过来的连续旋转运动,转化为刀架或者进给机构需要的周期性直线往复或者间歇摆动动作,是机床实现定程切削、自动退刀、成型面加工这类功能不可或缺的结构件。从结构设计逻辑来看,整个组件采用分体式装配结构,上部的方形安装座是整个组件的定位基准,顶面设置的圆柱定位轴段,和机床进给箱内部的安装孔采用基孔制间隙配合,装配时可以快速插入安装位,方形座的四个侧面可以和安装槽的侧壁贴合,承受凸轮工作时产生的径向倾覆力矩,避免凸轮轴在高速往复载荷下出现偏磨或者窜动。下部的盘形凸轮是功能核心,

  凸轮的轮廓曲线是根据CA6140车床的进给行程、运动时序专门拟合的,轮廓面的升程段、回程段、近休止段、远休止段的曲率经过反复校核,保证从动件在运动过程中没有刚性冲击,高速运转时的振动和噪声控制在机床运行的允许范围内,凸轮和上部安装座之间采用短轴段连接,连接轴的直径经过强度校核,能够承受凸轮推动从动件时产生的接触应力和扭转载荷,不会在长期交变载荷下出现疲劳断裂。从安装边界来看,上部方形安装座的边长尺寸适配CA6140进给箱内的预留安装空间,装入后不会和周边的齿轮、传动轴、拨叉零件产生运动干涉,下部盘形凸轮的最大回转半径经过严格控制,运转时的外轮廓轨迹和箱体内壁、周边传动件之间预留了足够的安全间隙,

  不需要额外修改机床原有结构就可以直接替换原有磨损的凸轮组件。实际使用场景里,这类凸轮组件除了用在CA6140车床上,也可以适配同系列的普通卧式车床,在自动进给机构里负责控制进给的时序和行程,比如车削螺纹时的退刀动作、车削台阶轴时的进给量切换、车削成型面时的仿形驱动,都需要依靠凸轮轮廓的精确曲线来保证动作的准确性。设计过程中,凸轮的轮廓曲线采用等速运动规律结合等加速等减速运动规律修正,避免纯等速运动带来的刚性冲击,同时也不会因为运动规律过于复杂导致加工难度提升,普通的数控铣床或者线切割设备就可以完成凸轮轮廓的加工,后期维护更换时的配件加工成本更低。组件的装配关系也做了简化,上部安装座和凸轮连接轴为一体式结构,减少了装配时的累积误差,

  保证凸轮的回转中心和安装定位轴的同轴度,避免因为同轴度误差导致凸轮轮廓和从动件接触不良,出现进给动作卡顿、行程不准的问题。凸轮的工作面粗糙度要求控制在Ra1.6以下,减少和从动件滚子接触时的摩擦磨损,延长组件的使用寿命,安装座的定位面粗糙度控制在Ra3.2,保证安装时的定位精度,避免组件在工作过程中出现松动移位。在实际机床运维场景里,这类凸轮组件属于易损件,长期运行后凸轮轮廓面会出现磨损,导致进给行程不准、动作时序错乱,直接影响加工零件的尺寸精度,这套三维模型完整还原了组件的装配关系和各部分尺寸,不管是做配件的测绘加工,还是做机床进给系统的结构改进、运动仿真,都可以直接作为结构参考,建模时各部分的倒角、退刀槽等工艺结构都做了还原,符合机械加工的工艺要求,不会出现无法加工的工艺死角。
