CA6140车床操作岗位工人三维建模

　　在普通车床加工车间的布局仿真与人机工程校核场景中，这类适配CA6140卧式车床的操作工人三维模型，是完成产线数字化搭建不可或缺的组成部分。很多工程师在做车床工位布局、安全防护距离校核、操作可达性分析时，往往只关注设备本身的尺寸参数，忽略了操作人员在实际作业中的姿态占比、肢体活动范围，最终搭建出来的仿真场景要么操作空间预留不足，要么安全距离不符合规范，等到现场安装调试时才发现问题，返工调整的成本极高。

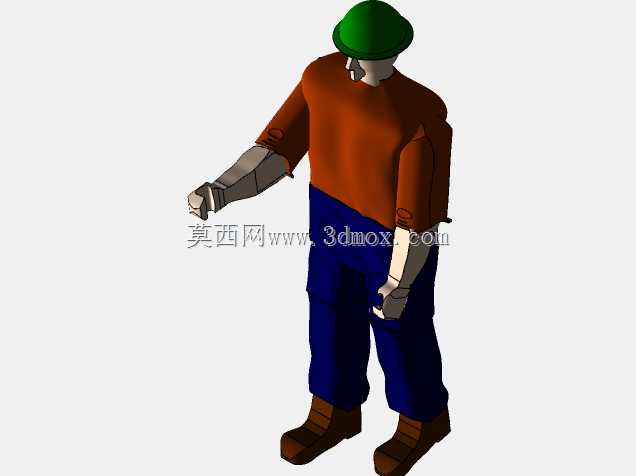

　　这个模型还原的是车床操作岗位工人的标准作业姿态，整体站姿参考了CA6140车床操作时的常规站位：身体侧对车床主轴箱方向，一侧手臂前伸模拟操作进给手轮、装夹工件的动作，另一侧手臂自然下垂，符合工人在工位上等待加工、调整参数的常见状态。穿戴细节也贴合机加工车间的实际要求：头部佩戴的硬质安全帽做了简化曲面处理，上衣为耐磨的工装长袖，裤装为耐油污的深蓝色工装裤，脚部是防滑防砸的劳保工鞋，没有多余的装饰性结构，所有外形轮廓都做了实体化处理，导入装配环境后不会出现破面、缺失的问题。

　　从设计思路上看，这个模型没有追求高精度的人体生物力学细节，而是优先保证装配兼容性与仿真效率：肢体部分采用分块实体建模，手臂、腿部、躯干的连接位置做了同轴度约束预留，工程师如果需要调整作业姿态，只需要对对应肢体模块添加旋转配合，就能快速模拟装夹工件、测量尺寸、清理铁屑等不同操作动作，不需要重新调整网格或者重建曲面。模型的整体外轮廓尺寸参考了国内机加工行业男性操作人员的平均身高比例，站立状态下总高度控制在1700mm左右，前伸手臂的最大水平伸出距离约为650mm，身体侧向的宽度约为550mm，这个尺寸边界刚好匹配CA6140车床的操作位空间：CA6140的床身宽度在1000mm左右，操作手柄距离地面的高度在1000-1200mm区间，模型的手臂前伸范围刚好覆盖所有常用操作手柄的位置，不会出现肢体穿模、操作距离不符的问题。

　　在实际工程应用中，这个模型可以直接嵌入CA6140车床的整机装配文件，用于人机工程校核：比如校核车床防护门的开启角度是否会碰到操作人员，操作按钮的安装高度是否在工人站立时的舒适操作区间，工位周边的物料架摆放位置是否在工人的取件范围内，车间通道的预留宽度是否满足工人侧身通过的需求。相较于通用的标准人体模型，这个模型的穿戴、姿态都专门适配普通车床的加工场景，不需要额外调整服饰、修改默认站姿就能直接使用，能大幅缩短产线仿真的建模周期。

　　模型的所有结构都做了轻量化处理，没有冗余的曲面面片，在大型车间布局装配中导入多个同类型模型也不会出现文件卡顿、运行延迟的问题。肢体各部分的装配约束都采用了标准配合关系，工程师可以根据自己的仿真需求，快速调整头部转动角度、手臂弯曲幅度、腿部站立间距，模拟不同作业环节的工人状态，比如调整为弯腰测量工件、抬手更换刀具、侧身清理铁屑等不同姿态，适配不同的仿真场景需求。在做安全距离校核时，还可以基于这个模型的外轮廓生成包络体，快速计算操作人员的活动范围边界，校验车床的旋转部件、锋利切屑飞溅范围是否会侵入工人的作业安全区间，为车间的安全防护设计提供准确的参考依据。
