带旋转轴功能的数控等离子切割设备

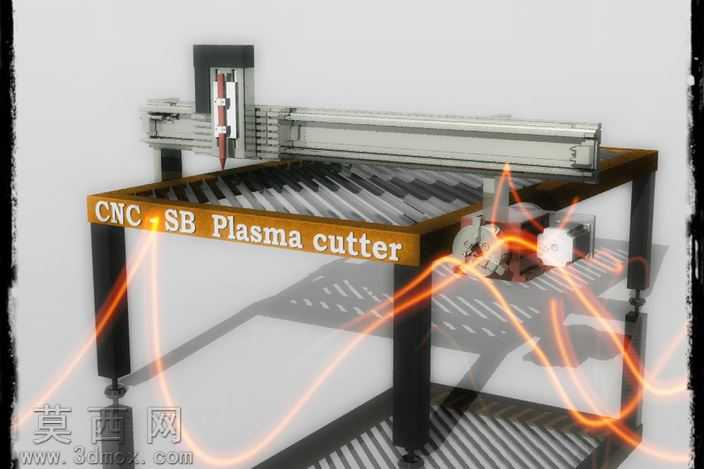

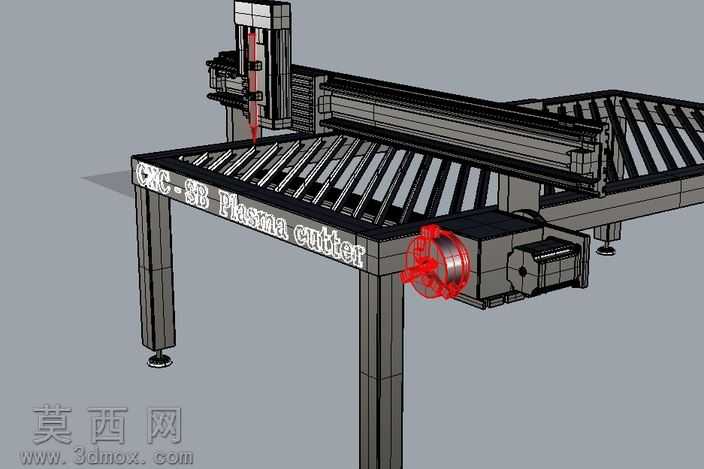

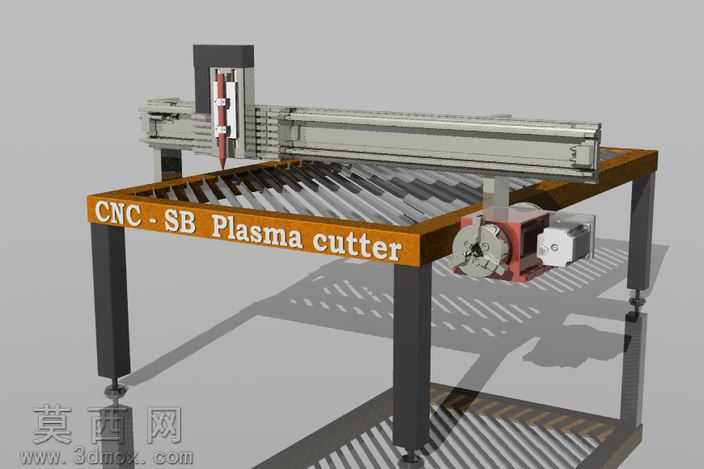

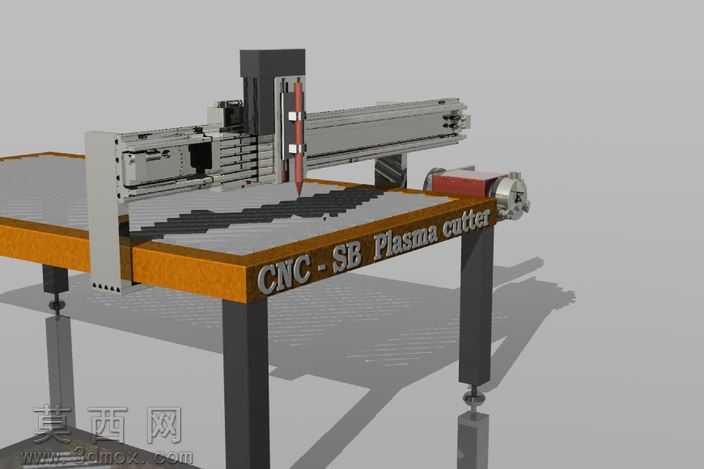

本作品为数控等离子切割设备三维建模成果，建模阶段优先还原设备的龙门式运动架构，对X轴横向传动梁、Y轴纵向滑动模组、Z轴等离子割炬升降组件分别进行独立参数化建模，各运动副的装配间隙严格参考工业级数控切割设备的实际公差设定，确保模型可直接用于运动仿真验证。模型额外搭载了旋转轴加工模组，可实现管材类工件的回转切割功能，对旋转卡盘的夹持结构、回转传动齿轮组、辅助支撑托轮都做了细节还原，区别于常规平板等离子切割机的单一加工场景。材质渲染阶段，设备床身采用焊接钢结构的哑光磨砂金属材质，表面做轻微的氧化做旧处理还原工业设备的真实使用质感，传动导轨部分赋予高铬钢的亮面金属材质，搭配线性导轨的滑块防尘橡胶件的哑光黑橡胶材质，等离子割炬部分区分陶瓷绝缘套的米白色哑光陶瓷材质、割嘴的紫铜亮面金属材质、电缆护套的黑色阻燃橡胶材质，切割工作台的栅格承料架采用铸铁材质，表面添加切割灼烧留下的深浅不一的灼痕纹理，还原设备长期加工金属板材的使用痕迹。设计过程中重点优化了设备的运动干涉校验，对龙门横梁的移动行程、Z轴割炬的升降行程、旋转轴的回转范围都做了限位结构的建模，同时对设备的除尘风道接口、线缆拖链的排布都做了合理布局，拖链内部预留了等离子电源线、伺服电机控制线、气路管线的排布空间，符合实际设备的管线布置逻辑。渲染输出阶段添加了等离子切割作业的动态光效，模拟割炬工作时的等离子弧橙红色发光效果，搭配弧光在金属床身表面的漫反射光影，同时添加切割产生的火花拖尾粒子效果，让渲染图直观呈现设备的工作状态，模型结构拆分清晰，各部件可单独导出用于工程出图、设备方案展示、数控加工教学演示等场景，兼顾了外观还原度与结构实用性。
