40瓦CO2小尺寸激光切割机三维结构设计

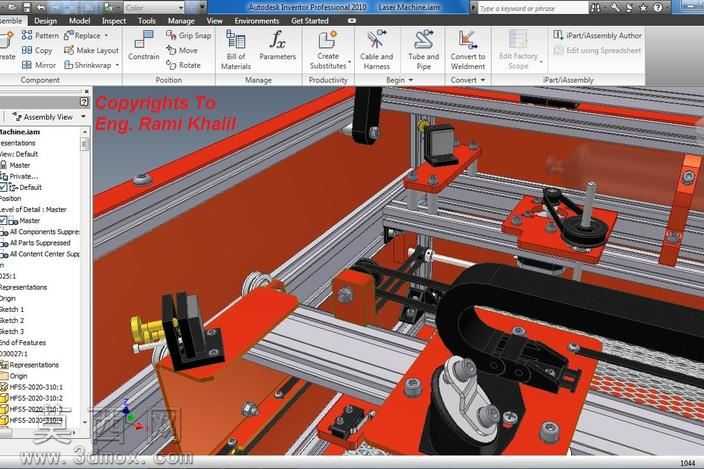

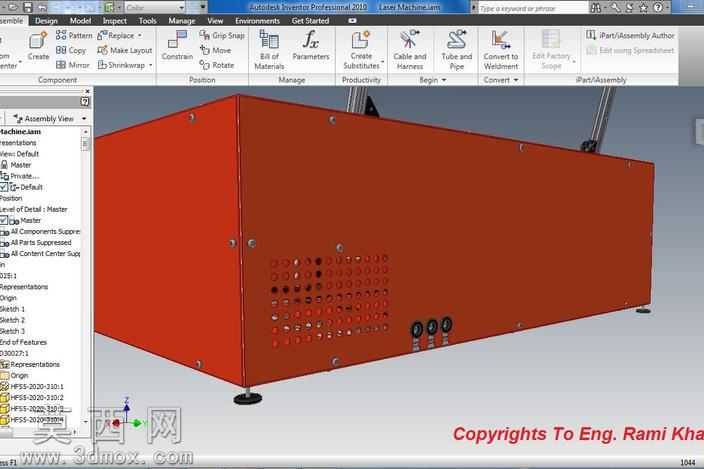

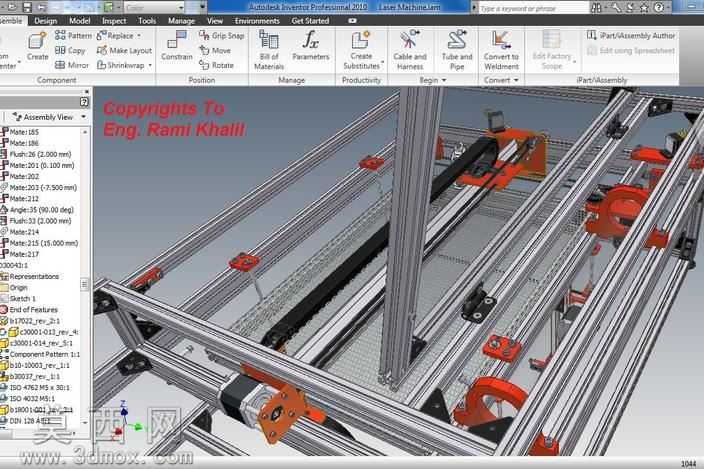

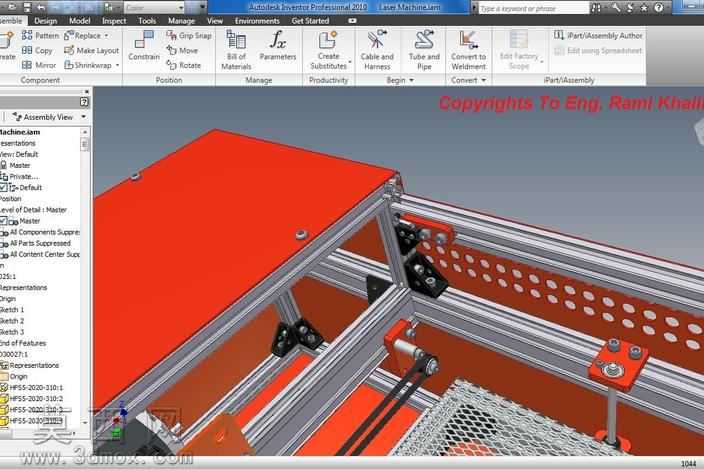

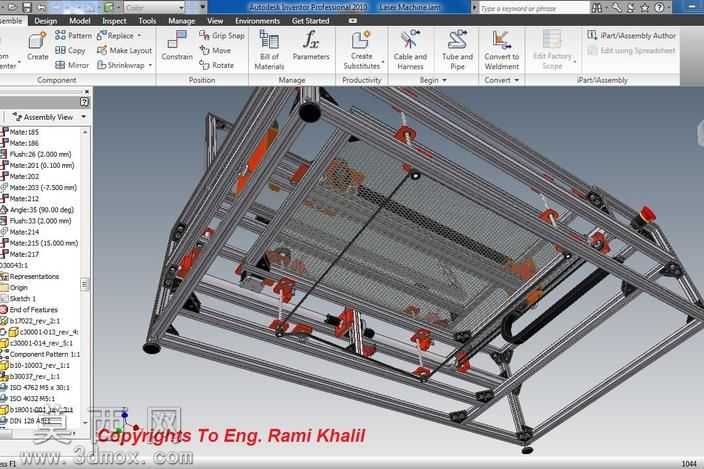

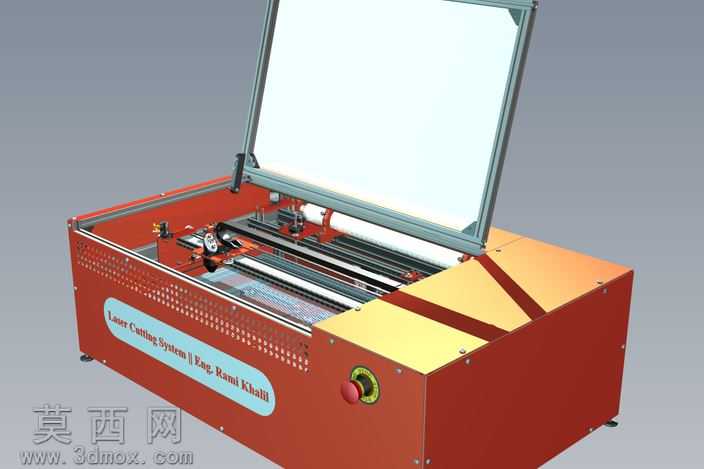

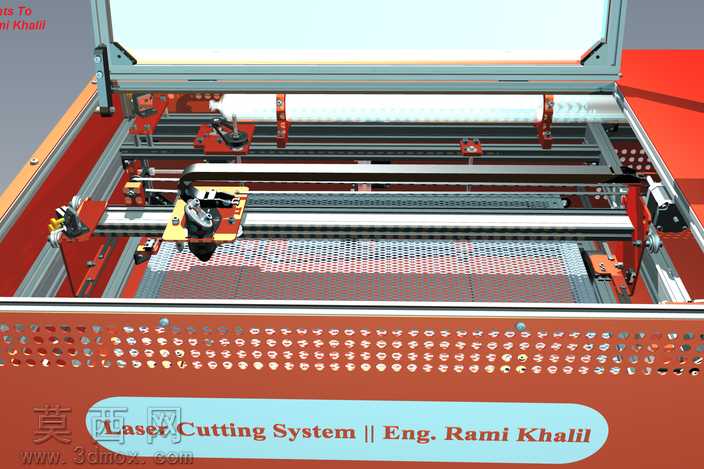

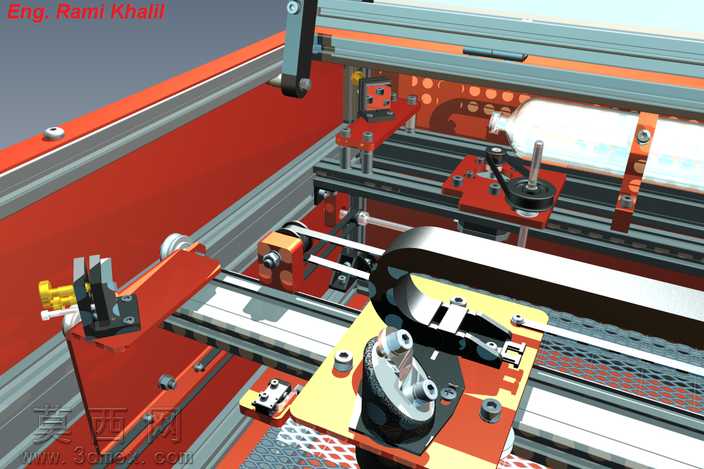

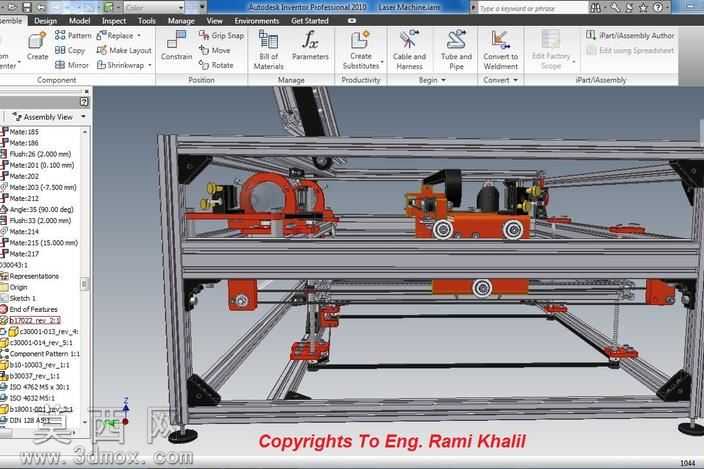

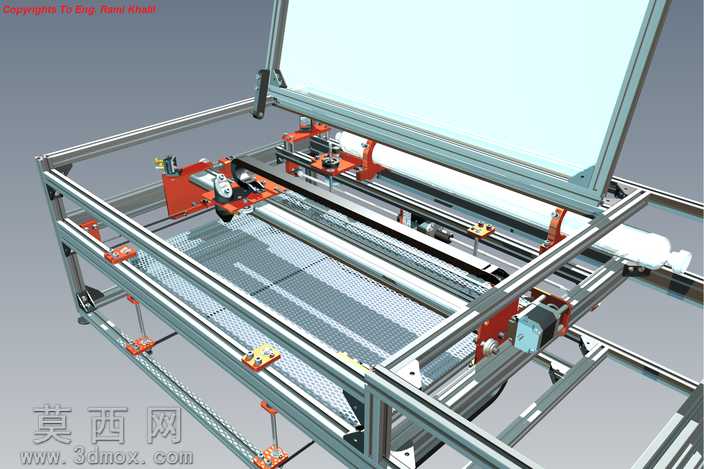

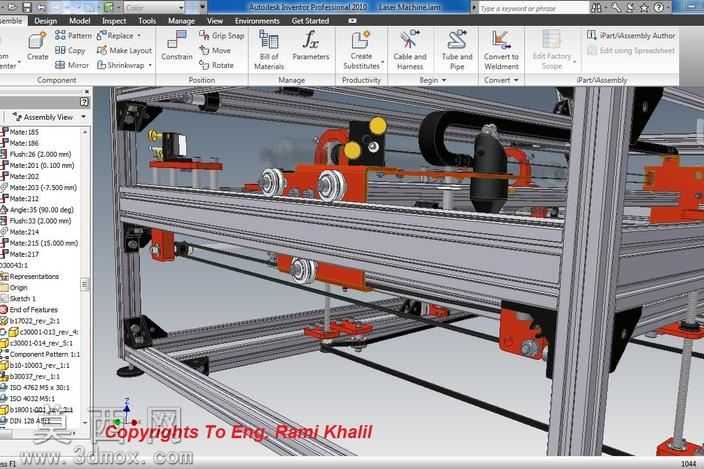

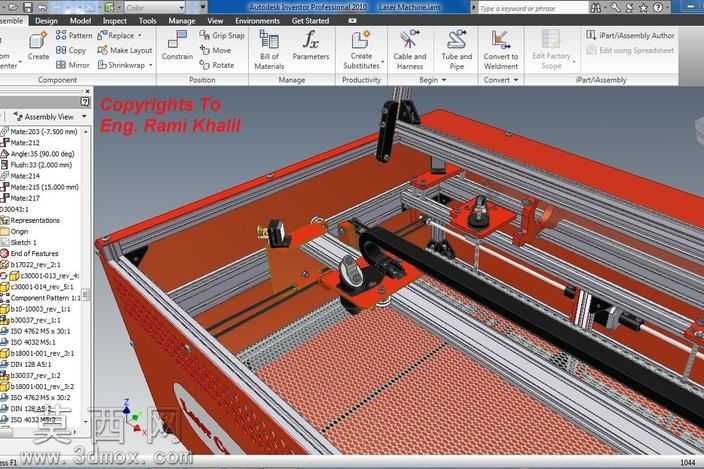

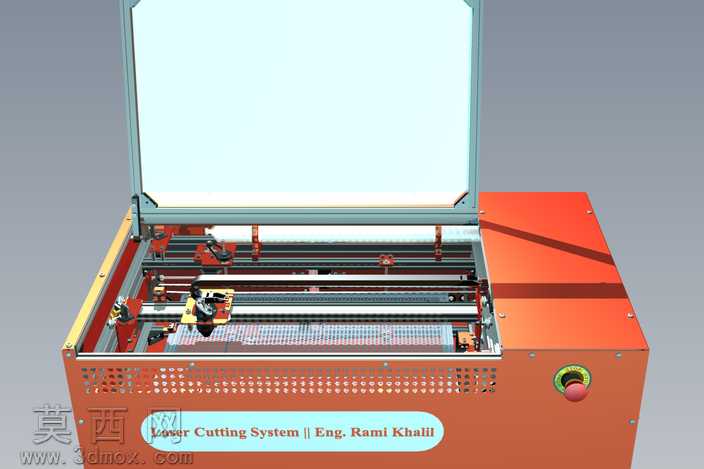

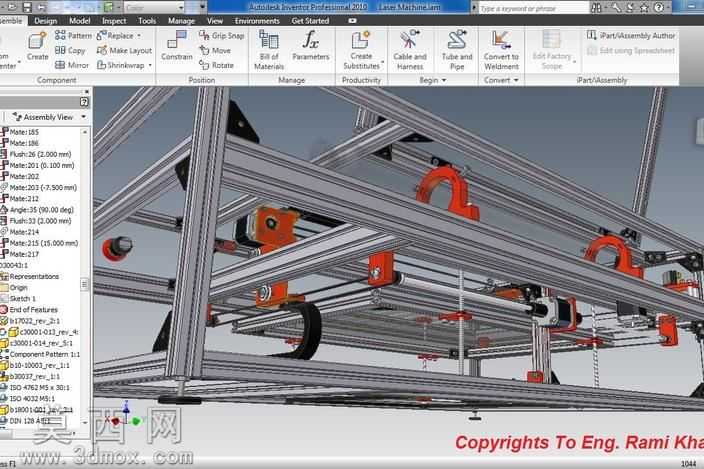

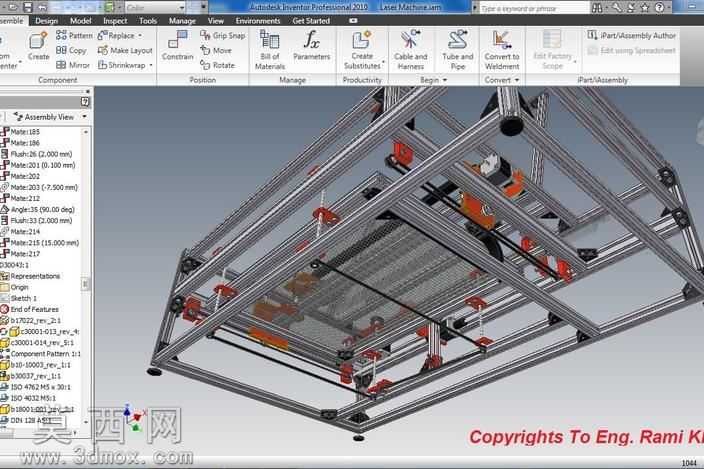

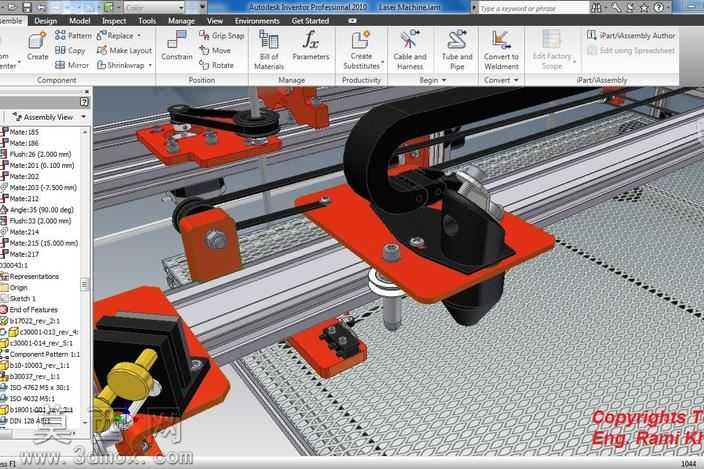

本作品为小功率40瓦CO2激光切割机的三维建模设计，整体采用铝型材搭建框架式机身结构，在三维建模过程中严格遵循机械设计装配逻辑，对所有零部件进行1:1等比例还原，确保各运动轴行程、安装位尺寸与实际设计参数完全匹配。建模阶段优先完成机架主体的搭建，选用工业标准铝型材作为框架主材，通过角码、螺栓等标准连接件完成框架拼接，保证机身整体刚性的同时兼顾轻量化设计需求，机架底部预留四个支撑调平结构的安装位，可适配不同工况的场地调平需求。运动系统部分完整还原X/Y/Z三轴传动结构，其中X轴采用龙门式布局，搭配同步带轮传动组件实现激光头的横向移动，Y轴分为双轴同步驱动结构，通过导轨、滑块组件实现龙门架的纵向进给，Z轴负责激光头的垂直升降，采用滚珠丝杠搭配直线导轨的传动方案，保证运动过程的精度与稳定性，所有传动部件的建模均还原了步进电机、同步轮、皮带、导轨滑块的真实结构与装配关系，可清晰展示动力传递路径。激光发生与传导部分，完整搭建40瓦CO2激光器安装位、反射镜支架、聚焦激光头组件的结构，还原反射光路的走向设计，确保激光从发生器输出后经多组反射镜传导至切割头的路径无结构干涉。工作台部分采用网格状支撑台面设计，建模时还原了台面的镂空网格结构，既可以支撑待切割板材，也可避免激光反射损伤台面，同时预留了抽风除尘结构的安装位。渲染阶段对不同材质部件进行区分设置，铝型材框架赋予金属磨砂银材质，传动组件赋予钢材金属质感，塑料连接件、电气部件赋予对应工程塑料材质，激光头、反射镜等光学部件赋予高反光镜面材质，整体渲染效果清晰展示设备的结构层次与装配关系。设计过程中针对小尺寸加工场景优化了整体布局，将设备外部尺寸控制在1000mm×600mm×330mm，工作区域设定为50cm×30cm×10cm，可满足小幅面薄型材料的激光切割加工需求，所有运动轴的负载、传动比均经过参数核算，搭配40瓦CO2低功率激光器，可适配亚克力、薄木板、皮革等非金属材料的精密切割加工。
