CA6140车床用异形观察镜座结构设计

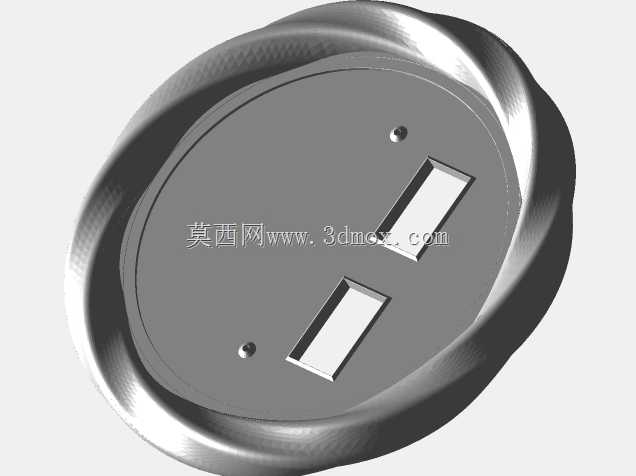

　　这款镜座结构是CA6140普通车床床头箱侧部的观察防护部件，日常生产中主要承担箱体内部传动机构运行状态的可视观察、箱体开口密封防护、润滑油液飞溅阻隔的核心作用，是车床床头箱上兼顾功能实用性与操作便利性的小型结构件。在实际车床运维场景里，操作工不需要拆解箱体端盖，透过镜座预留的透明视窗区域，就能直接观察到箱体内齿轮啮合面的润滑状态、润滑油位高度、传动件是否存在异常磨损掉屑的情况，大幅降低日常点检的操作复杂度，也能避免频繁开盖检查带来的密封失效、杂物落入箱体的风险。从结构设计逻辑来看，整个部件采用圆形带扭花外缘的整体构型，外缘的扭花滚边结构并非装饰性设计，而是考虑到日常拆装清洁视窗时的徒手操作需求，不需要借助扳手等工具，

　　依靠手部与滚边的摩擦力就能完成部件的旋紧或拆卸，给日常清洁视窗污渍、检查内部状态的操作提供便利。主体盘面的下沉式设计，是为了给嵌入的透明视镜片预留安装位，视镜片嵌入后与盘面保持齐平，既不会突出外缘造成磕碰损坏，也能避免视镜面积攒油污、铁屑难以清理。盘面上对称分布的两个矩形开槽，是为了匹配床头箱内部对应位置的油标或传感器的走线、观测需求，开槽边缘做了0.5mm的倒角处理，避免装配时割伤密封胶条或者操作人员的手部。盘面上的两个小圆定位孔，与箱体安装位的定位销精准配合，装配时能快速定位，保证镜座安装后开槽位置与箱体内部的观测点位完全对齐，不会出现错位遮挡视线的问题。从安装边界尺寸来看，

　　整个镜座的最大外径适配CA6140床头箱侧部原有的标准观察口尺寸，安装时不需要对原有箱体开口进行二次加工，直接替换原有老化的观察盖即可，安装深度控制在12mm以内，旋入后不会与箱体内壁附近的传动齿轮、轴套部件发生运动干涉，适配原有箱体的螺纹安装接口，密封面预留了2mm宽的环形密封槽，嵌入耐油橡胶圈后就能实现可靠密封，完全阻隔箱体内润滑油的飞溅渗漏，也能阻挡外部的切削液、铁屑灰尘进入箱体内部污染润滑油。在实际建模过程中，外缘的扭花曲面采用螺旋扫掠结合环形阵列的方式构建，每一段扭花的弧度都经过反复调整，保证徒手拧动时的受力角度贴合手指施力方向，不会出现打滑的情况；盘面的厚度从外缘到中心做了微小的梯度变化，外缘厚度稍大保证结构强度，

　　中心盘面厚度适当减薄，在保证整体刚性的前提下控制部件重量，避免长期使用后因为自重出现螺纹松动的问题。两个矩形开槽的位置经过实际装配校验，完全避开了盘面的应力集中区域，不会因为开槽导致部件受拧紧力时出现开裂变形，定位孔的位置公差控制在0.02mm以内，保证装配后的位置精度。这类观察镜座虽然是车床上的小型配件，但在实际生产中对设备运维效率的影响不小，结构设计上既要满足密封防护的基础要求，也要兼顾日常点检操作的便利性，还要适配原有设备的安装接口，不需要改动原有设备结构就能实现替换安装，建模过程中每一处细节的尺寸设定，都结合了CA6140车床的实际装配空间、日常操作习惯、运维场景需求来确定，没有多余的冗余结构，每一处构型都对应实际使用中的功能需求。
