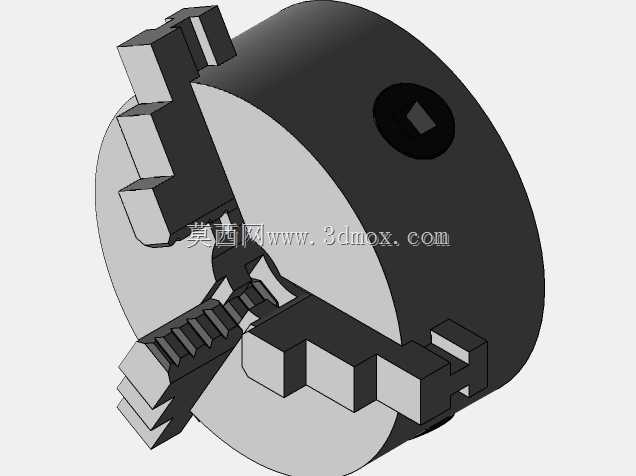

125毫米规格三爪自定心卡盘结构

项目分类:机床 发布时间:2024-01-09 ID:720816
  • 125毫米规格三爪自定心卡盘结构

  在普通车床、经济型数控车床以及内外圆磨床的回转加工场景里,三爪卡盘是出现频率最高的工件装夹部件,这款125毫米规格的三爪卡盘,适配CA6140这类常规卧式车床的主轴端安装,是中小尺寸轴类、盘类零件加工的核心装夹载体。从实际加工的使用逻辑来看,这类卡盘的核心作用是通过三个同步径向移动的卡爪,对圆形、正三边形、正六边形截面的工件实现自动定心夹持,装夹过程中不需要反复找正工件中心,能大幅缩短单件加工的装夹辅助时间,在批量加工中小规格回转体零件的场景下,装夹效率比四爪单动卡盘高出60%以上。

  从结构设计的角度拆解,这款卡盘的盘体采用整体式铸铁结构,盘体内部布置有平面螺纹盘与三个均布的卡爪导向槽,三个卡爪分别与平面螺纹的不同齿段啮合,当使用卡盘扳手转动盘体端面的小锥齿轮时,会带动内部的大锥齿轮转动,大锥齿轮背面的平面螺纹同步驱动三个卡爪沿径向槽做同步的向心或离心移动,以此实现对工件的夹紧或松开。这种传动结构的设计优势在于,三个卡爪的移动量完全同步,定心精度在常规加工场景下可以稳定控制在0.05毫米以内,完全满足普通车削、磨削加工的同轴度要求。卡爪本身采用分离式设计,包含正爪与反爪两种安装形式,正爪用于夹持直径较小的外圆工件,也可以撑住工件的内孔实现反向装夹,反爪则用于夹持直径较大的盘类工件外圆,卡爪的夹持面加工有细密的锯齿纹路,能够在夹紧时增大与工件表面的摩擦力,避免切削过程中工件出现打滑移位的问题,尤其是在承受较大切削扭矩的粗加工工序中,锯齿结构的防滑作用尤为关键。

  从安装边界与尺寸参数来看,这款卡盘的外径为125毫米,对应的主轴端连接尺寸匹配CA6140车床的标准法兰盘,安装时通过盘体背面的止口与主轴法兰的定位凸台配合,再用均布的螺栓完成紧固,安装后卡盘的端面跳动与径向跳动可以控制在机床精度允许的范围内,不需要额外做复杂的刮研调整。卡爪的最大夹持范围,正爪状态下可以覆盖4到40毫米的外圆直径,反爪状态下可以夹持40到125毫米的外圆直径,内孔撑持的范围则可以覆盖38到100毫米,这个夹持区间刚好覆盖了CA6140车床常规加工的工件尺寸范围,不管是加工直径几十毫米的短轴,还是直径一百毫米左右的法兰盘、齿轮坯,都能实现稳定装夹。

  在实际车间的使用场景里,这类卡盘的维护也相对简便,日常使用中只需要定期向盘体的油孔注入润滑油,保证内部锥齿轮与平面螺纹的传动顺畅,避免铁屑、切削液进入盘体内部造成螺纹磨损,就能长期保持稳定的定心精度。需要注意的是,在装夹不规则形状的工件时,这类自定心三爪卡盘并不适用,必须搭配四爪卡盘或者专用夹具使用,而在规则回转体零件的加工场景中,这款125毫米三爪卡盘的通用性、装夹效率与稳定性,都是同规格夹具里性价比最高的选择。很多刚接触机床操作的新手,往往会忽略卡爪的清洁问题,装夹前如果不清理卡爪导向槽里残留的铁屑,会导致卡爪移动卡滞,长期下来还会磨损导向槽的配合面,造成定心精度下降,因此在建模还原这款卡盘结构的时候,特意把导向槽与卡爪的配合间隙、平面螺纹的齿形参数都按照实际加工的公差要求做了还原,方便后续做卡盘的维护仿真、装夹动作模拟,也可以作为机床附件选型时的三维参考模型,用来验证卡盘与机床主轴、加工工件之间的空间干涉情况,避免选型时出现尺寸不匹配的问题。
