CA6140车床进给导轨结构件

　　在普通卧式车床的进给传动体系里，这类进给导轨承担着进给运动的精准导向与承载作用，是刀架纵向、横向进给动作平稳性的核心保障零件，直接影响车削加工时的走刀精度与工件表面加工质量。从结构设计来看，该零件采用一体化铸造成型后机加工的工艺路线，主体为带拱形让位槽的鞍状结构，一侧延伸出带安装孔的连接耳座，整体所有棱边均做R3的圆角过渡，既消除了加工过程中的应力集中风险，也避免装配、调试过程中锐边划伤操作人员，同时能减少铸件冷却过程中的开裂倾向。

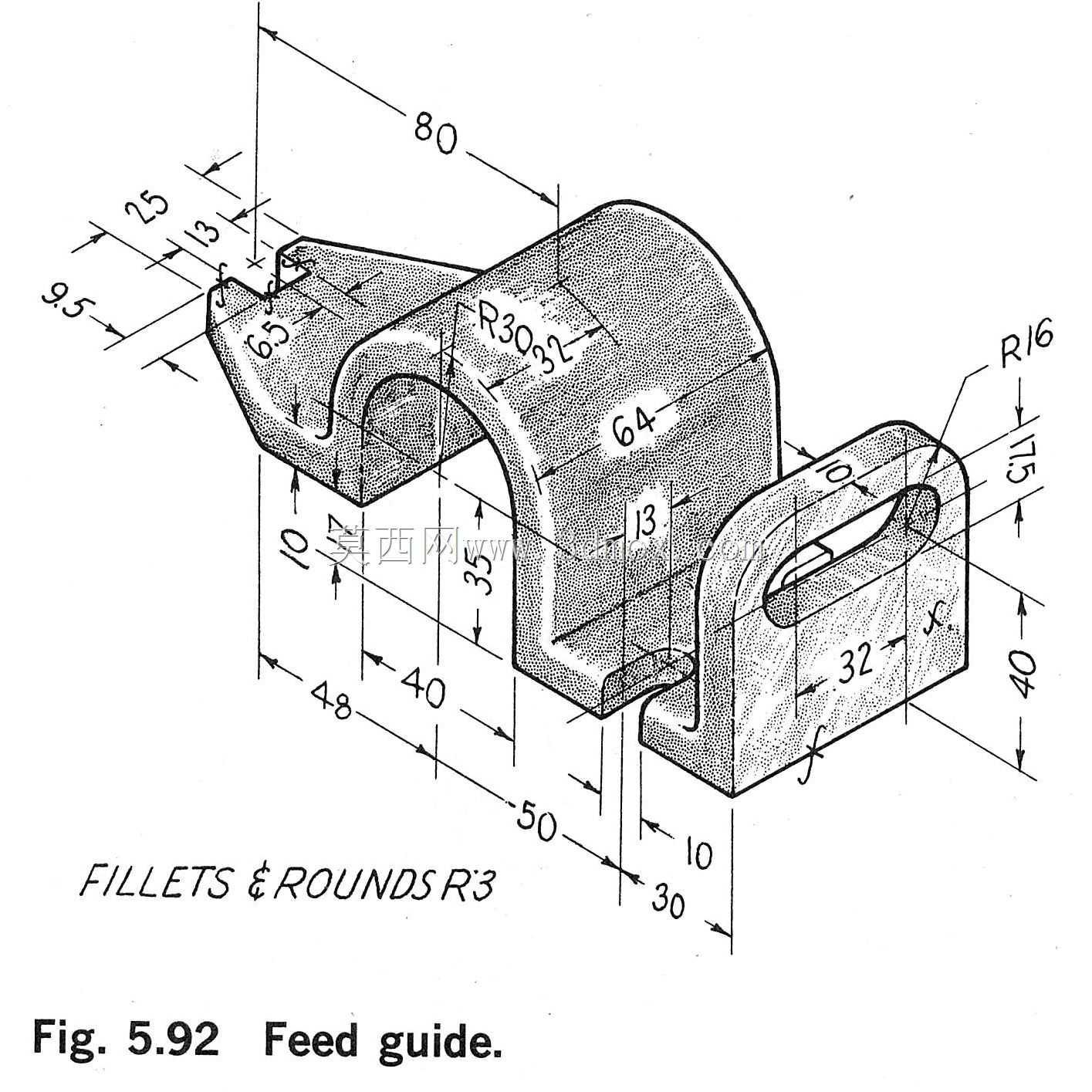

　　从安装边界尺寸来看，零件总长度方向尺寸为80mm，主体安装基面的宽度方向尺寸为64mm，连接耳座的安装孔中心距为32mm，耳座厚度方向尺寸为10mm，拱形让位槽的内圆弧半径为R30，端部导向斜面的相关尺寸分别为9.5mm、15mm、25mm，端部过渡圆弧为R16，这些尺寸完全匹配CA6140车床进给箱与床身导轨的配合间隙，安装时无需额外修配即可完成定位。设计过程中，拱形让位槽的设置是为了避开床身导轨面的凸起润滑槽结构，保证导轨座与床身基准面的贴合率达到90%以上，避免因贴合不良导致的进给爬行问题；连接耳座上的长圆孔设计，允许安装时存在±1mm的位置调整量，抵消床身铸件的铸造误差与机加工累积误差，降低装配难度。

　　实际应用场景中，该零件安装在CA6140车床的溜板箱与床身导轨之间，上表面与溜板箱的进给螺母座连接，下表面与床身导轨的导向面贴合，当进给机构带动溜板箱做纵向进给运动时，该零件沿床身导轨做直线滑动，约束溜板箱的五个自由度，仅保留进给方向的移动自由度，保证车削外圆、端面、螺纹等工序时，刀具的走刀轨迹与主轴回转轴线保持严格的位置精度。零件上设置的3mm深度油槽，能够在设备日常润滑时存储润滑脂，在滑动过程中形成均匀的油膜，降低导轨面的磨损速率，延长整机的大修周期。

　　从建模逻辑来看，绘制该零件三维模型时，首先需要以安装基面为第一基准，绘制主体截面轮廓后拉伸生成基础实体，随后通过拉伸切除生成拱形让位槽与端部的导向斜面，再对所有棱边按照图纸要求做统一的R3圆角处理，最后绘制连接耳座的轮廓并拉伸，切除耳座上的安装长圆孔，过程中需要重点保证各尺寸的公差配合要求，特别是导向面的平面度需要控制在0.02mm以内，安装孔的位置度公差控制在0.05mm以内，才能满足实际装配后的使用精度。这类导轨零件在普通车床的日常维修中属于易更换配件，长期运行后导轨面会出现磨损、拉毛等问题，当磨损量超过0.1mm时就需要更换，否则会导致车削时出现锥度、波纹度超差等加工缺陷，因此准确还原该零件的三维结构，对于设备维修配件的加工、备件的预制都有实际的工程意义，能够减少配件测绘的时间成本，提高维修效率。
