积木拼接式风车城堡创意拼装结构

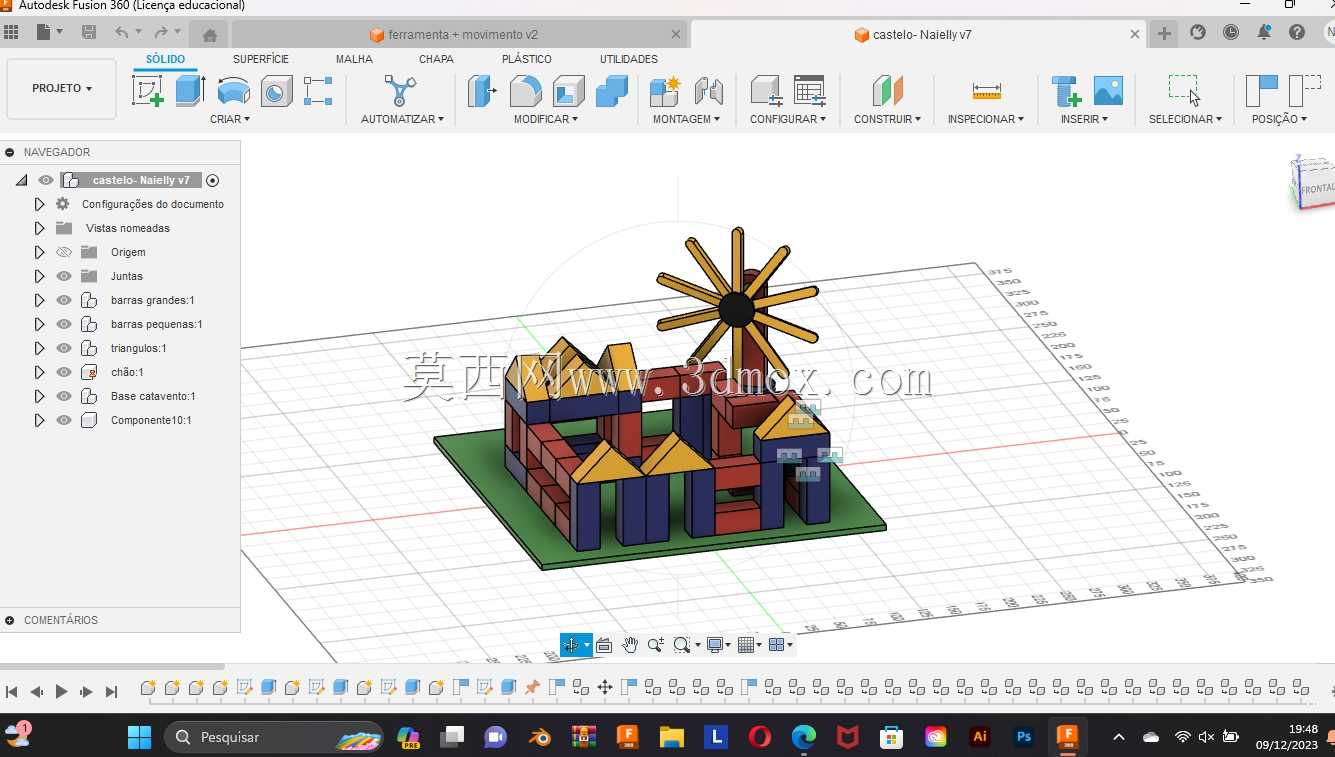

　　该拼装结构采用模块化拼接设计思路，所有构件均通过标准化的拼接接口实现组合，无需额外粘接或紧固件即可完成整体装配，构件的拼接公差控制在0.1mm以内，保证拼接后整体结构无松动、无错位，可稳定放置于平面台面上。整体结构分为基座、城堡主体、风车组件三个核心部分，基座为方形平板结构，边缘设置有定位凸台，用于固定上层城堡构件的安装位置，基座的平面度公差控制在0.08mm，保证放置时无翘曲、晃动问题。城堡主体由不同高度的立柱、墙体、三角顶构件拼接而成，立柱采用空心方柱结构，在保证结构强度的同时降低整体重量，墙体构件侧面设置有拼接卡槽，可与相邻立柱、墙体实现卡接固定，三角顶构件的底部设置有与立柱顶端匹配的凹槽，安装后可完全覆盖立柱顶端，

　　形成完整的城堡屋顶造型，不同颜色的构件可自由组合搭配，实现不同的外观视觉效果。风车组件安装于城堡主体的最高处，中心为转轴结构，风叶采用放射状均匀分布，共设置8片风叶，风叶与中心转轴采用过盈配合固定，转轴与城堡顶部的安装座采用间隙配合，保证风叶可在外力作用下顺畅转动，无卡滞、异响问题，风叶转动的径向跳动量控制在0.2mm以内，转动过程中不会与周边城堡构件发生干涉。该结构可作为青少年科创教育的拼装实践载体，用于讲解立体结构拼接、公差配合、转动副设计等基础机械知识，也可作为桌面创意摆件使用，所有构件均采用等壁厚设计，壁厚统一为2mm，既适合通过3D打印快速制作单件样品，也适合通过注塑工艺实现批量生产，构件的脱模斜度统一设置为1.5°，

　　批量生产时可顺利脱模，无需额外的侧抽芯结构，降低模具制作成本。整体结构的安装边界为长180mm、宽150mm、高200mm，放置时仅需占用较小的桌面空间，基座底部可根据使用需求加装防滑垫，进一步提升放置稳定性，所有拼接构件的边角均做R1mm的圆角处理，避免尖锐边角造成划伤，使用安全性更高。在结构设计过程中，对所有拼接位置的配合长度做了统一优化，配合长度不小于8mm，保证拼接后的连接强度，整体结构组装完成后可承受10N的水平推力不会散架，满足日常摆放、把玩的使用需求，风车组件的转动阻尼经过调试，既不会过松导致风叶随意转动，也不会过紧导致无法顺畅转动，轻轻拨动即可实现持续转动数圈的效果。
