摩托雪橇带花键调节旋钮结构设计

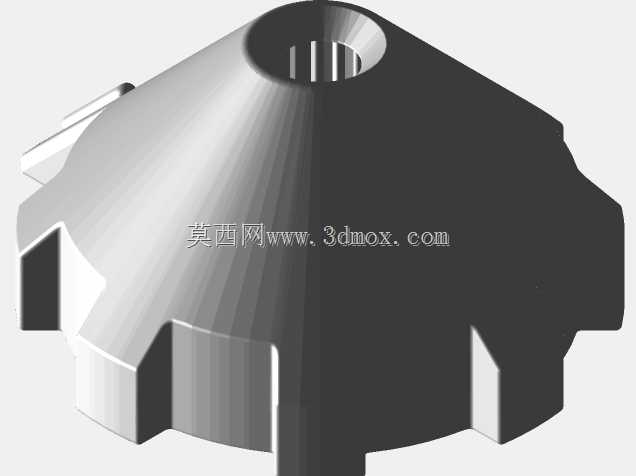

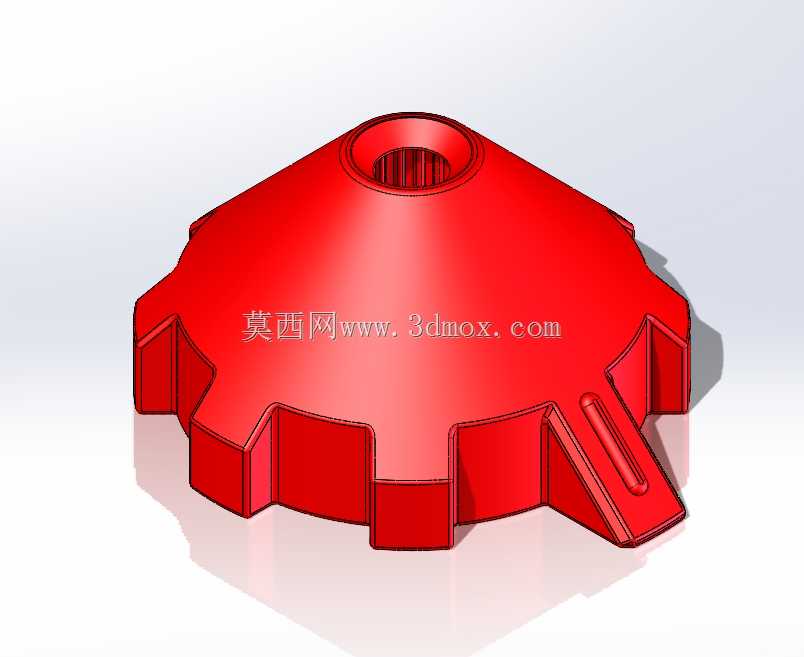

　　该旋钮为摩托雪橇操控系统中的专用调节部件，核心作用是通过花键配合实现操控力矩的稳定传递，完成对应功能档位的精准切换与位置锁定，适配雪地低温、高振动的复杂行驶工况。从结构设计逻辑来看，中心的内花键孔是整个部件的核心配合基准，花键齿形采用等距渐开线齿廓设计，齿侧间隙控制在0.02-0.05mm区间，既保证与对应花键轴的装配顺畅性，又能避免雪地行驶中频繁振动带来的配合松旷，传递扭矩时齿面受力均匀，不会出现应力集中导致的齿根断裂问题。旋钮主体采用伞状放射式外形，周向均匀分布的凸棱结构完全贴合冬季佩戴厚手套的操作需求，凸棱的高度设置为8mm，棱边做R1.5的圆角过渡，既保证戴手套操作时的摩擦力足够，不会出现打滑脱手的情况，

　　又避免锐边在低温环境下磕碰造成部件脆裂。其中一处凸棱上设置的长条状定位凸台，是档位识别的触觉标识，操作人员无需目视，仅通过手指触感就能快速判断旋钮当前的旋转位置，适配雪地行驶中视线需要持续关注路面的操作场景。从安装边界来看，旋钮中心花键孔的公称直径适配12mm规格的花键轴，安装后旋钮的最大外轮廓直径为72mm，轴向总高度为28mm，安装时端面与安装基座的预留间隙控制在1mm，既保证旋转时无卡滞，又能避免积雪、冰屑进入花键配合面造成卡滞。材料选型上适配耐低温的增强尼龙材质，-40℃环境下仍能保持足够的冲击韧性，不会因低温脆化出现开裂，表面的哑光红色涂层一方面提升部件的视觉辨识度，方便操作人员快速找到操控位置，

　　另一方面具备良好的耐紫外线性能，长期户外雪地暴晒不会出现明显褪色老化。结构设计时特意在旋钮的非配合面做了均匀的壁厚处理，整体壁厚维持在3mm，避免注塑成型时出现缩痕、翘曲等缺陷，周向凸棱与主体的连接处做了渐变式的加强筋过渡，筋位厚度从主体处的3mm逐步过渡到棱边处的2mm，既提升了整体结构强度，在受到侧向撞击时能有效分散应力，又不会造成材料浪费。花键孔的入口处做了1×45°的导向倒角，装配时无需精准对位就能快速套入花键轴，提升装配效率，孔内末端设置的限位台阶，能精准控制旋钮的轴向安装位置，避免装配过深导致与基座发生摩擦干涉。实际工况应用中，该旋钮主要负责摩托雪橇的油门阻尼调节、履带张紧度微调或者暖风档位切换功能，

　　旋转操作力矩控制在1.2-1.8N·m，操作时的档位阻尼感清晰，每旋转15°设置一个定位卡点，切换档位时的反馈明确，不会出现误操作。考虑到雪地使用场景，旋钮的所有外露缝隙都做了错位设计，避免融化的雪水渗入内部结冰造成旋钮卡滞，外表面的光滑过渡设计也不容易附着积雪，即使表面结冰，轻微施加操作力矩就能让冰层碎裂脱落，不会影响正常操作。建模过程中优先以花键配合基准为原点建立坐标系，先完成中心花键的参数化建模，再以花键轴线为中心阵列周向的操作凸棱，保证所有凸棱的角度误差控制在±0.2°以内，确保旋转时的动平衡性能，避免高速行驶时旋钮因不平衡产生异常振动。
