苏格兰轭式拨叉刚体传动机构结构

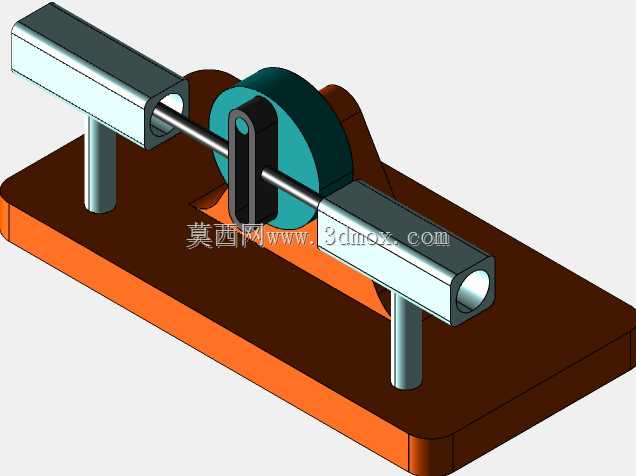

　　这套苏格兰轭形式的拨叉传动结构，常被应用在需要将连续旋转运动转化为精准直线往复运动的机床进给单元、小型冲压送料机构以及定量泵组的动力端，相比传统曲柄滑块结构，它的往复运动段不存在侧向分力，能大幅降低滑动副的偏磨损耗，在长行程、高频率往复的工况下稳定性优势十分突出。整个机构以厚重的铸铁安装底板作为承载基座，底板边缘做了倒角处理，底部预留了四个沉头安装孔位，可直接通过内六角螺栓固定在设备的安装台面上，安装时需要保证底板上平面的平面度公差不超过0.05mm，避免后续轴系安装出现卡滞。底板上方对称布置两个方形滑动支座，支座内部加工有贯通的光孔，作为滑动杆的直线运动导向通道，两个支座的同轴度需要在装配时通过百分表打表校准，同轴度公差控制在0.

　　03mm以内，才能保证滑动杆往复运动时无卡顿。滑动杆为调质处理的45号钢光轴，表面做了镀硬铬处理，粗糙度达到Ra0.8，既提升了耐磨性能，也降低了滑动过程中的摩擦阻力。滑动杆中部固定连接着拨叉构件，也就是苏格兰轭结构的核心轭架部分，轭架中间开有通槽，槽内嵌入偏心轮上的圆柱销，偏心轮与动力输入轴同轴固定，当外部动力带动输入轴连续旋转时，偏心销会在轭架槽内滑动，同时带动轭架连同滑动杆做规律的直线往复运动，这种结构的运动特性是简谐运动，加速度曲线平滑，不存在曲柄滑块结构在上下止点的冲击问题，适合高速往复的工作场景。在材料选用上，与滑动杆直接连接的活塞类执行端采用铝合金材质，利用铝材质量轻、惯性小的特点，降低往复运动过程中的惯性冲击，

　　其余承载类结构件包括安装底板、支座、偏心轮、轭架均采用结构钢材质，保证整体结构的刚性与承载能力，避免高速运动时出现结构形变影响运动精度。设计过程中首先需要根据目标工况的往复行程确定偏心轮的偏心距，行程长度为偏心距的两倍，再根据往复运动的最高频率校核滑动杆的长径比，避免长杆在高速运动时出现挠曲变形，轭架槽的宽度需要与偏心销的直径做间隙配合，间隙量控制在0.02-0.04mm之间，既要保证销子在槽内自由滑动，也要避免间隙过大产生回程冲击。两个导向支座的间距需要根据滑动杆的总行程确定，保证滑动杆运动到两个极限位置时，杆体在支座内的支撑长度不小于杆直径的1.5倍，防止出现悬臂过长导致的卡滞。偏心轮与输入轴之间采用平键连接传递扭矩，

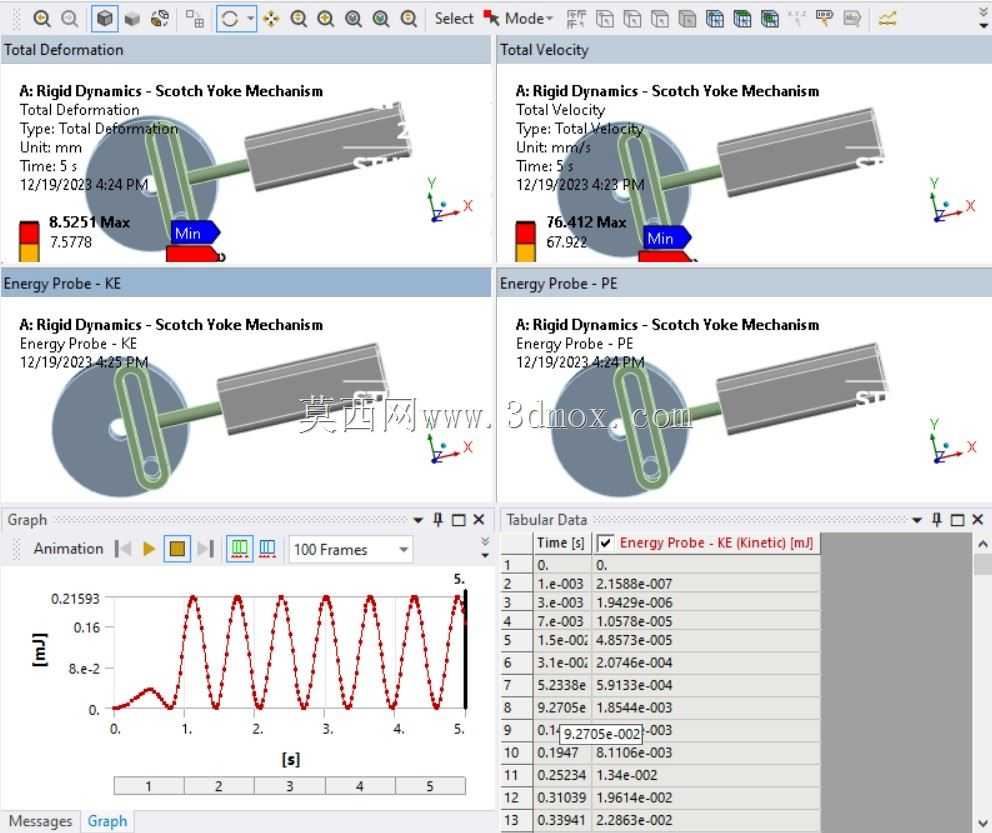

　　输入轴的两端通过带座轴承固定在底板的立式支撑座上，支撑座的高度需要保证偏心轮的中心与轭架槽的中心高度一致，避免出现运动干涉。这套机构在实际装配完成后需要先进行空载跑合，跑合过程中在滑动杆与导向孔的配合面、偏心销与轭架槽的配合面涂抹润滑脂，跑合转速从额定转速的30%逐步提升到额定转速，全程监测运动过程中的振动与温升，待运行平稳无异常卡顿后再接入负载使用。相比其他旋转转直线的传动结构，苏格兰轭机构的结构更紧凑，运动规律更易精准控制，在需要定行程往复送料、定容量流体输送的设备中应用十分广泛，建模过程中对各个配合面的公差、装配关系都做了还原，可直接用于机构运动仿真、动力学分析以及教学演示场景，也能作为同类设备改型设计的结构参考。
