RX6900XT显卡Alphacool水冷背板结构

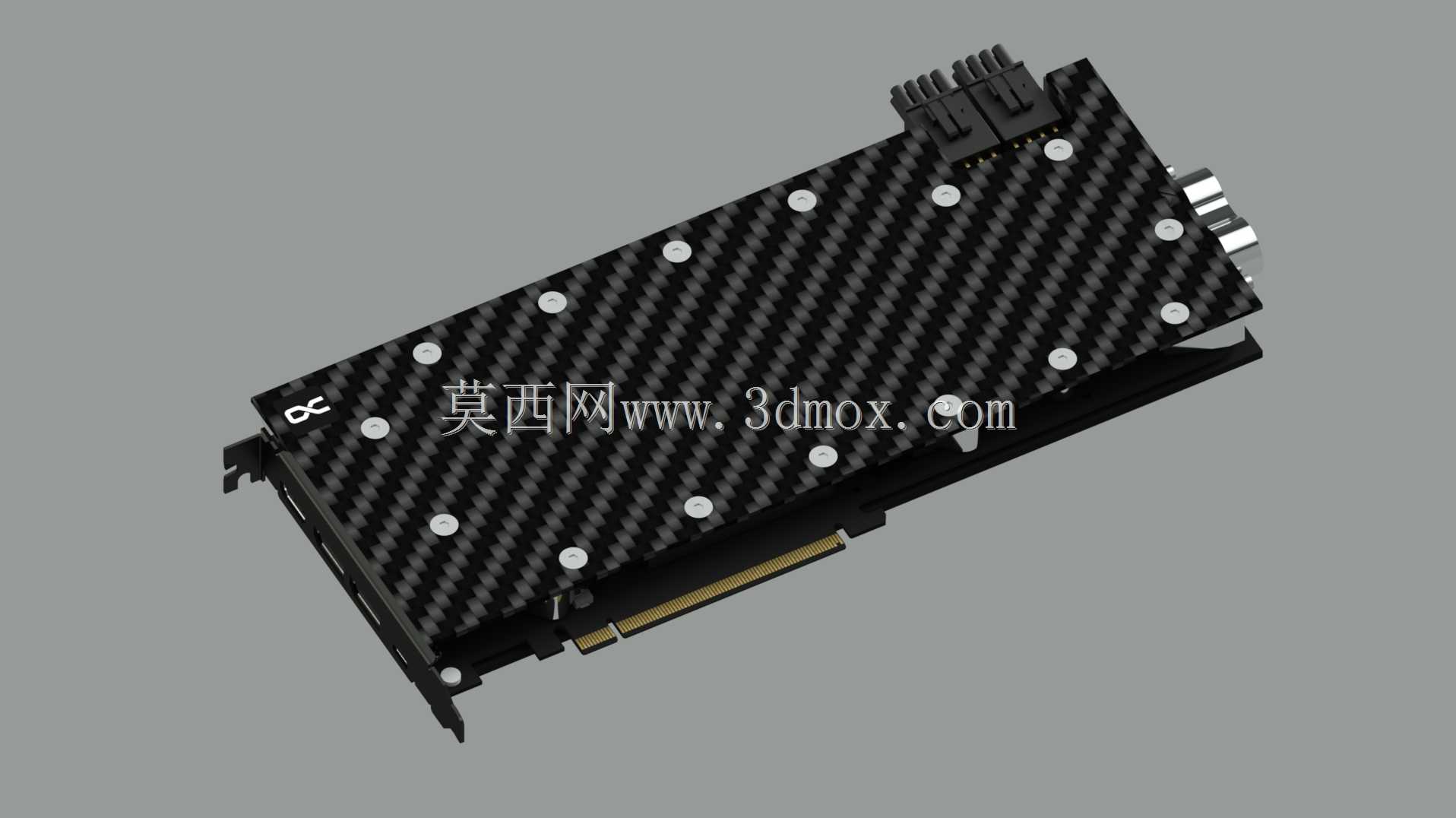

　　这款显卡水冷散热背板结构，主要面向高端桌面PC硬件改装、定制化工作站散热升级场景，针对公版RX6800/6900系列显卡的PCB布局做了完全适配，核心作用是替代原厂塑料或金属背板，兼顾显存、供电模块的被动散热传导与核心区域的主动水冷散热能力，同时提升显卡整体结构强度，避免长PCB在多插槽机箱内出现弯曲形变。从结构设计逻辑来看，整个背板采用碳纤维纹理的复合基材作为主体承托层，表面均匀分布的固定螺丝孔位完全对应显卡PCB原厂安装点位，孔位公差控制在0.1mm以内，安装时无需对原显卡做任何打孔、切割改造，直接替换原厂背板即可完成固定，不会出现孔位错位导致的PCB受力不均问题。水冷流道区域采用紫铜材质作为导热基底，基底表面做了平面度处理，

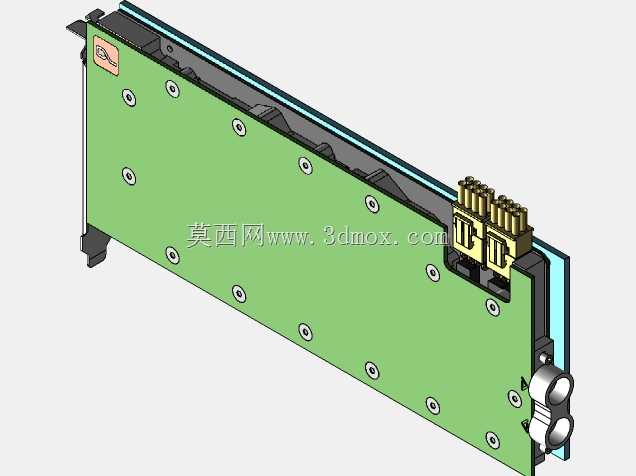

　　粗糙度控制在Ra0.8以下，和显卡核心、显存颗粒、供电MOS管接触时，只需涂抹薄层导热硅脂即可实现低热阻传导，流道内部采用多通道并联设计，能够让冷却液均匀覆盖所有发热区域，避免出现局部散热死角，进出水接头位置设置在背板侧端，适配标准G1/4英寸水冷接头，安装后不会和机箱内的主板散热片、内存插槽产生空间干涉。从安装边界尺寸来看，整个背板的长宽尺寸完全匹配对应显卡的PCB外轮廓，厚度控制在12mm以内，安装后显卡整体厚度不会超过3个PCIe插槽宽度，能够兼容绝大多数标准ATX、MATX机箱的显卡安装位，背板边缘做了R2圆角处理，安装过程中不会划伤机箱内部线材或者操作人员手部，PCIe金手指上方的区域做了避空设计，

　　不会影响显卡和主板PCIe插槽的正常插拔，顶部供电接口区域也预留了足够的操作空间，8pin供电插头可以正常插拔，不会被背板结构阻挡。在实际应用中，这款水冷背板能够将显卡高负载运行时的显存温度降低15-20摄氏度，供电模块温度降低10摄氏度左右，同时因为水冷头直接集成在背板上，不需要额外在显卡核心正面安装独立水冷头，能够节省机箱内部空间，也避免了正面水冷头过重导致的显卡PCB弯曲问题，碳纤维材质的表面处理也能满足定制化MOD主机的外观需求，不需要额外做外观装饰。设计过程中首先对原厂显卡的所有发热点位做了坐标测绘，确认每个显存颗粒、供电MOS管、核心芯片的相对位置，再根据水冷流道的散热需求规划流道路径，

　　确保每个发热元件都能对应到流道覆盖区域，固定孔位的位置完全参照原厂PCB的安装孔坐标，避免和PCB上的贴片元件产生干涉，基材选择上兼顾了结构强度和轻量化需求，碳纤维复合材质的重量比全金属背板低30%左右，同时刚性足够支撑长PCB的结构强度，不会因为长期使用出现形变。在接口适配方面，背板侧端的水冷接头位置做了下沉处理，接头安装后突出背板表面的高度控制在15mm以内，即使是小尺寸机箱也能正常安装水冷管路，不会出现机箱侧板无法闭合的问题，背板上的所有固定螺丝都采用沉头设计，螺丝安装后和背板表面齐平，不会出现突出的螺丝头刮擦机箱或者线材的问题。针对显卡输出接口区域，背板对应位置做了完全的避空处理，不会遮挡DP、HDMI等视频输出接口，视频线插拔时不会受到背板结构的影响，显卡尾部的通风区域也预留了对应的通风格栅，不会阻挡显卡本身的风道循环，兼顾水冷散热和原有风冷辅助散热的需求。
