双轴剪切式工业碎纸处理设备结构

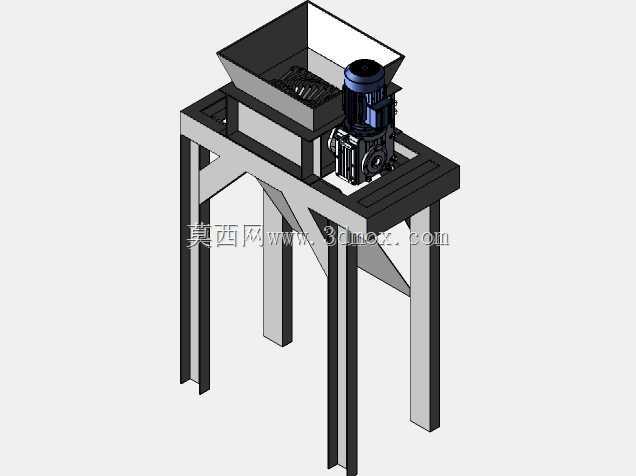

　　该碎纸设备的三维结构完整还原了工业级碎纸处理单元的核心组成，从实际产线应用场景来看，这类设备常部署在办公涉密载体销毁中心、包装印刷厂边角料处理工段、造纸厂废纸回收预处理线，也可适配小型固废分拣站的纸质废弃物减容环节，针对成摞办公文件、带钉装订文档、硬纸板边角料、瓦楞纸包装废料等物料完成剪切破碎，将大尺寸纸质物料加工为均匀小尺寸碎段，既满足涉密信息销毁的不可复原要求，也能为后续废纸回收压缩、制浆工序降低物料输送与处理负荷。

　　从功能特性来看，设备采用双轴平行剪切的工作逻辑，两根平行布置的刀轴上交错安装多组剪切刀片，刀片啮合间隙控制在合理范围，运转时通过刀轴的相对低速转动，对落入破碎腔的物料形成撕扯、剪切、挤压的复合作用力，相比单轴碎纸设备，对带少量金属订书钉、薄塑料封皮的混合纸质物料适应性更强，不会因少量硬质异物出现频繁卡料的问题。设备顶部采用敞口扩腔式进料斗设计，进料口边缘做外翻折边结构，既能够增大进料承接面积，方便人工或配套输送设备批量喂料，也能避免物料投放过程中从边缘洒落，进料斗下部做收口过渡，引导物料精准落入两轴刀片的啮合区域，减少无效落料空程。

　　整套设备的支撑结构采用方管焊接机架，四根垂直布置的主支撑腿选用厚壁矩形型钢，支撑腿之间设置横向连接横梁与斜向加强筋，形成稳定的框架承力结构，能够抵消刀轴运转过程中产生的径向冲击载荷，避免设备长时间运行出现机架变形、刀轴偏移的问题。机架上部预留传动组件与破碎腔的安装基准面，所有安装位的连接孔位按照装配公差做同轴度匹配设计，保证后期装配时刀轴、减速机、驱动电机的同轴度误差控制在允许范围内，降低运转过程中的振动与轴承磨损。驱动单元采用电机直连减速机的布置方式，减速机输出端通过联轴器与刀轴端部连接，这种布置结构能够将电机的高转速低扭矩输出转换为刀轴所需的低转速大扭矩输出，匹配碎纸剪切作业的负载特性，驱动组件整体安装在机架侧部的独立安装平台上，平台与主框架焊接为一体，减少传动链路的悬臂长度，提升传动稳定性。

　　从安装边界与尺寸适配角度来看，设备整体采用立式落地安装结构，支撑腿底部预留地脚螺栓安装孔，可直接固定在混凝土安装基础或者钢制操作平台上，安装时需保证机架整体水平度偏差不超过千分之二，避免刀轴倾斜导致刀片偏磨。设备的进料口高度适配人工站立喂料的操作高度，也可与常规高度的皮带输送机出料端对接，无需额外做过高的架高改造；设备下部出料区域预留足够的落料空间，可直接放置收集料桶，也可对接下方的输送设备将碎后物料输送至下一处理工序。破碎腔侧壁采用加厚耐磨钢板焊接成型，刀片与侧壁之间预留合理间隙，避免物料卡入缝隙造成运转阻力增大，同时侧壁设置可拆装的检修盖板，后期更换刀片、清理卡滞物料时无需整体拆解机架，降低维护作业的工作量。

　　设计过程中针对设备的动平衡做了匹配优化，刀轴组件在装配前需做动平衡校正，减少高速比减速机输出状态下的径向跳动，驱动电机与减速机的安装位设置可调节的张紧与定位结构，方便后期装配时调整传动同轴度，同时机架的支撑腿底部可选配减震垫，进一步降低设备运转时传递到安装基础的振动，适配对振动控制有要求的室内作业场景。设备的整体结构没有冗余的外覆盖件，所有核心功能组件都暴露在可维护的空间内，日常巡检时可直接观察刀片磨损情况、传动组件的运行状态，及时排查设备故障隐患。
