带斜向输料结构的敞口集料承接装置

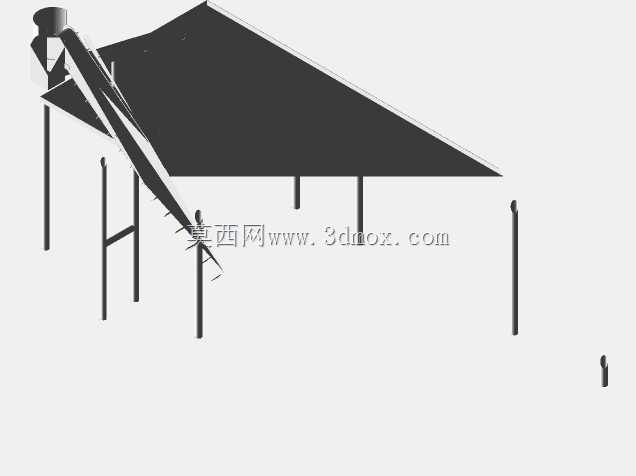

　　这套带斜向输料结构的敞口集料承接装置，主要应用在散料加工生产线的中转衔接工位，常见于粮食加工、建材骨料筛分、矿山细碎料转运这类需要完成物料落差转接的场景，解决不同高程设备之间物料输送无洒落转接的实际需求。从结构设计逻辑来看，整体采用大倾角敞口接料面搭配斜向导料槽的组合形式，敞口接料面做了大跨度的斜边延展，安装时可对应上游出料端的落料范围，避免物料因下落偏移散落到接料区域外，接料面的倾斜角度经过反复校核，刚好匹配散状物料的自然安息角，落到面上的物料不会在板面堆积，能顺着坡面自然滑入导料槽内。斜向导料槽的倾角设置兼顾了物料下滑速度与结构占用空间，角度过缓会导致物料滞留堵料，角度过陡则会加快物料对下游设备的冲击磨损，

　　设计时槽体两侧做了向上翻起的挡边，全程约束物料的滑动路径，杜绝输送过程中的撒漏问题。支撑结构采用多根独立立式立柱搭配横向拉结件的形式，立柱的布置位置避开了物料滑落的核心路径，同时根据不同位置的受力大小调整立柱的固定间距，接料面边角位置受力较小，立柱间距适当放大，导料槽与接料面衔接的位置受物料冲击载荷更大，加密立柱布置并增加横向斜撑提升整体刚性，避免长期受物料冲击出现结构变形。安装边界方面，整套装置的接料面水平投影覆盖范围适配常规带宽的皮带输送机出料端，安装时立柱底部可通过膨胀螺栓与地面基础固定，也可搭配可调高度的脚垫适配现场不同的地面高差，导料槽的出料口位置可根据下游受料设备的进料口位置做小幅的角度调整，

　　不需要额外改动主体结构就能适配不同的生产线布局。从实际使用的功能特性来看，这套装置没有配置额外的动力组件，完全依靠物料自身重力完成导料输送，运行过程中无额外能耗，也不存在运动部件的磨损维护问题，敞口的接料面不需要人工对位调整，上游设备出料存在小幅波动时也能完全承接物料，导料槽的内壁可根据输送物料的磨琢性选择加装耐磨衬板，输送高磨损性的矿料、砂石时更换衬板即可，不需要整体更换结构件。设计过程中还考虑了现场安装的便捷性，整体结构拆分为接料面板、导料槽、立柱、拉结撑杆几个独立模块，单个模块的重量控制在人工可搬运的范围内，现场不需要大型吊装设备就能完成组装，各模块之间采用螺栓连接，后期如果需要调整工位或者转场使用，拆解后即可转运，

　　不会出现焊接结构拆解后无法复用的问题。针对不同物料的输送需求，接料面和导料槽的板面材质可做对应调整，输送粮食、塑料粒子这类无磨损的轻质散料时采用普通碳钢板即可，输送有腐蚀性的化工散料时可更换为不锈钢板面，不需要改动整体的支撑结构参数。
