振动输送给料设备结构设计

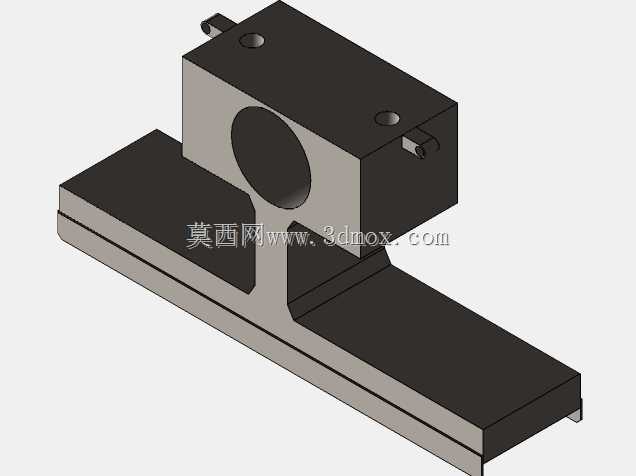

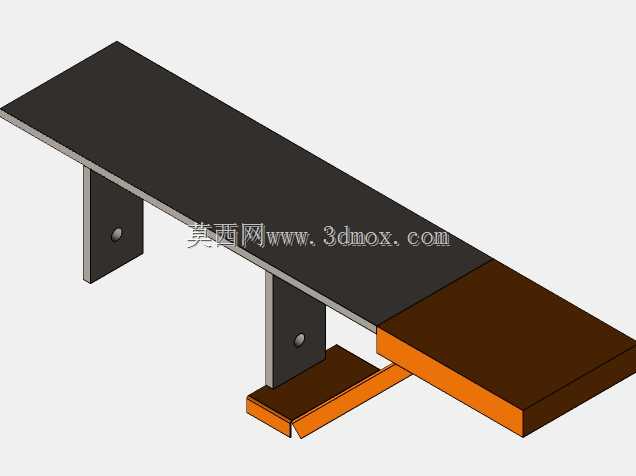

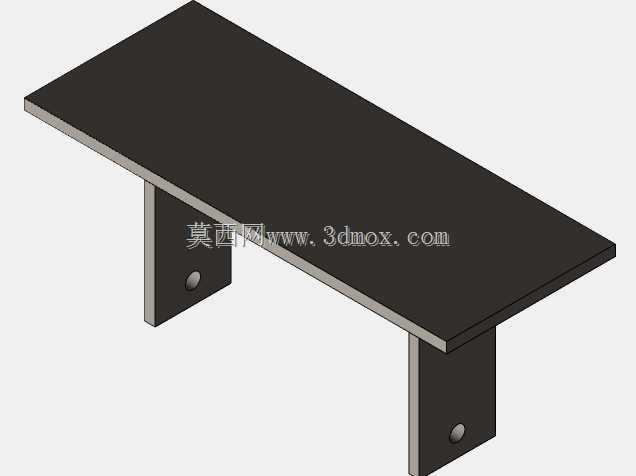

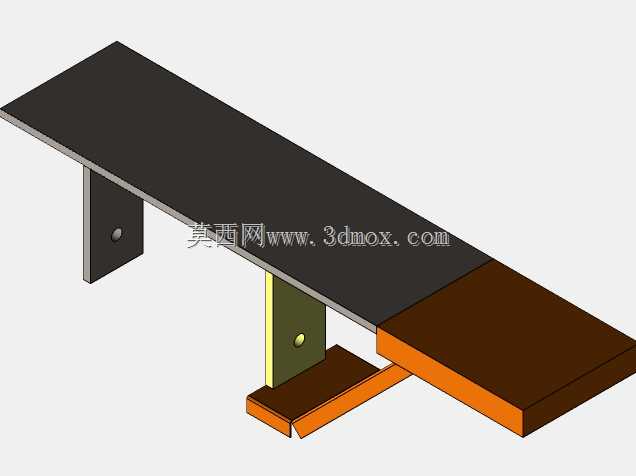

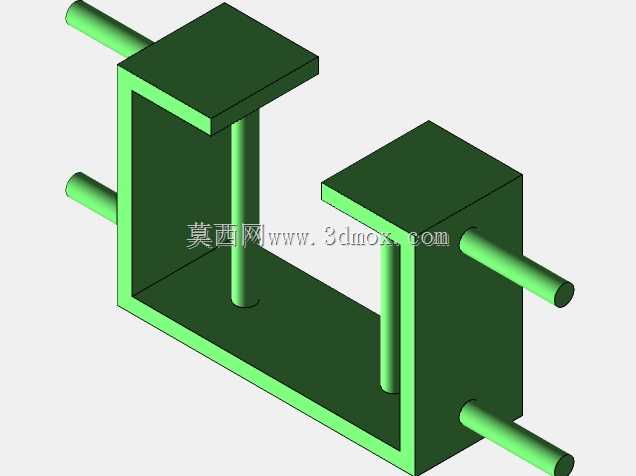

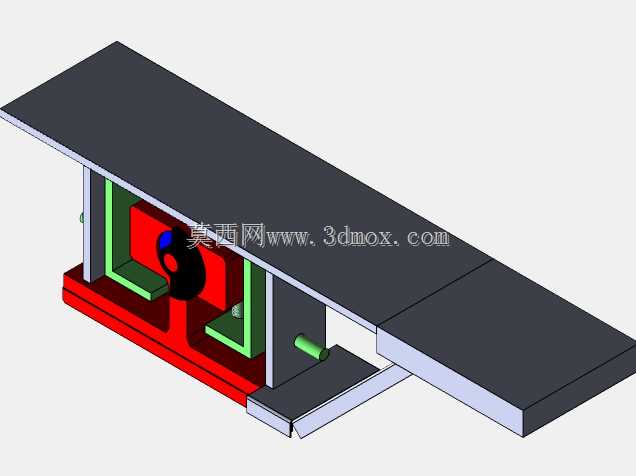

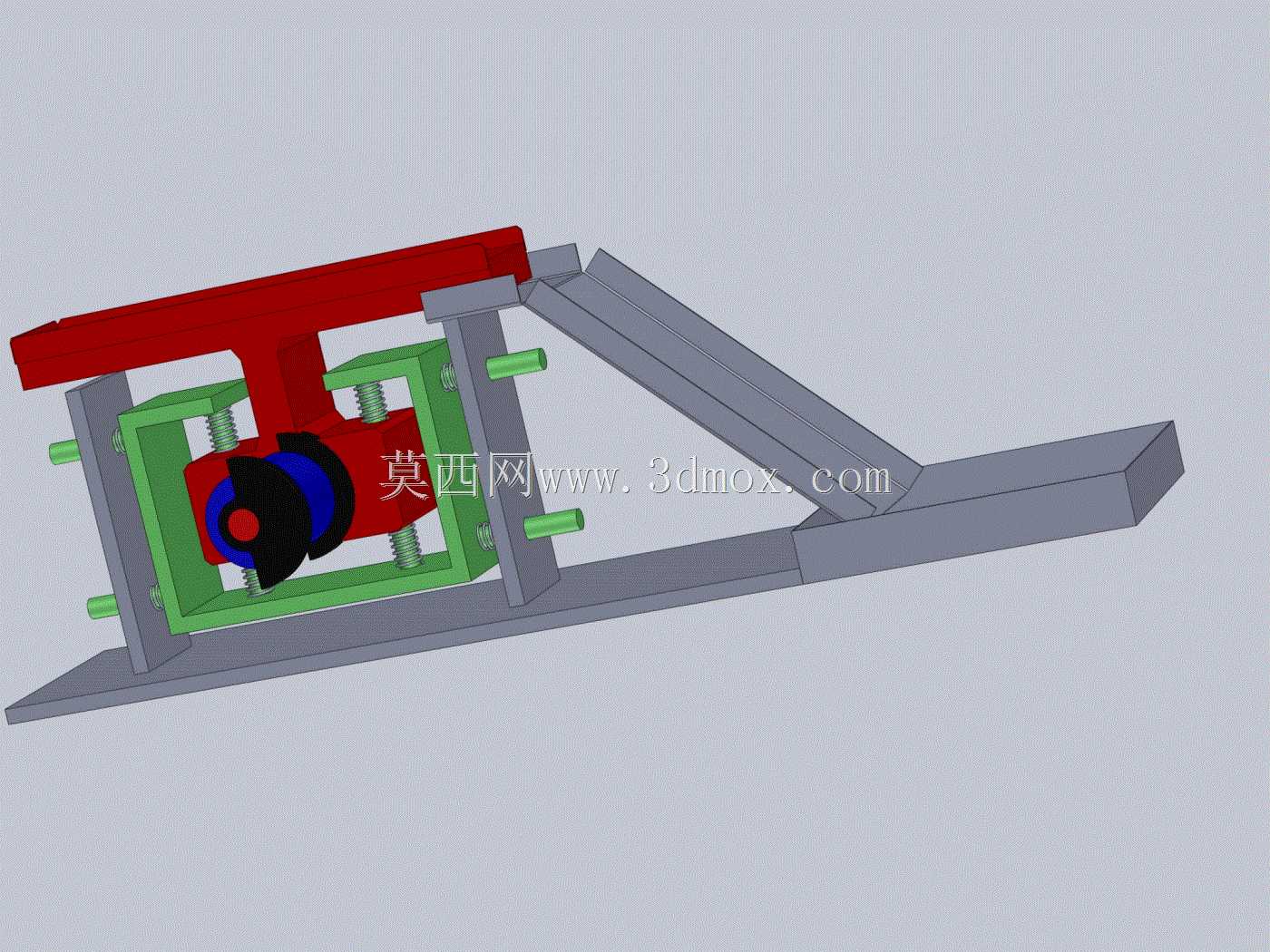

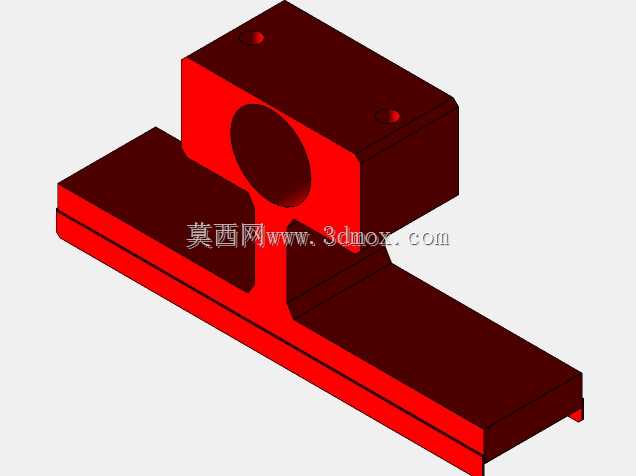

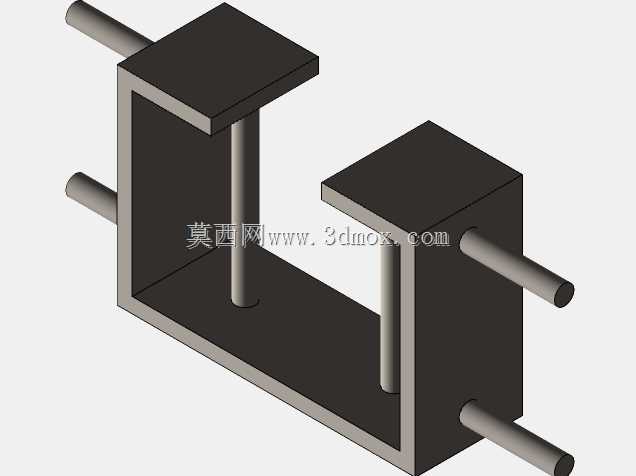

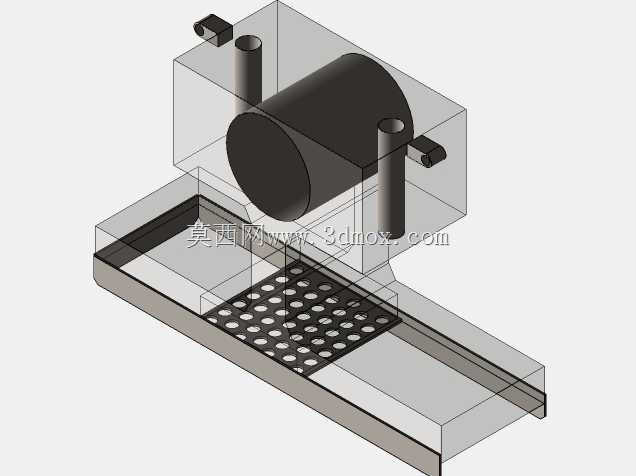

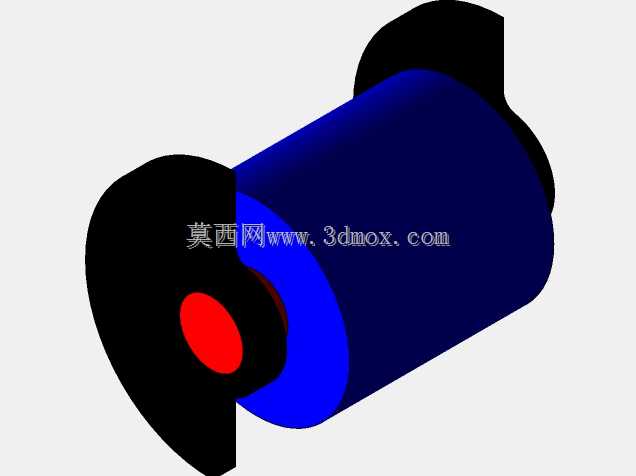

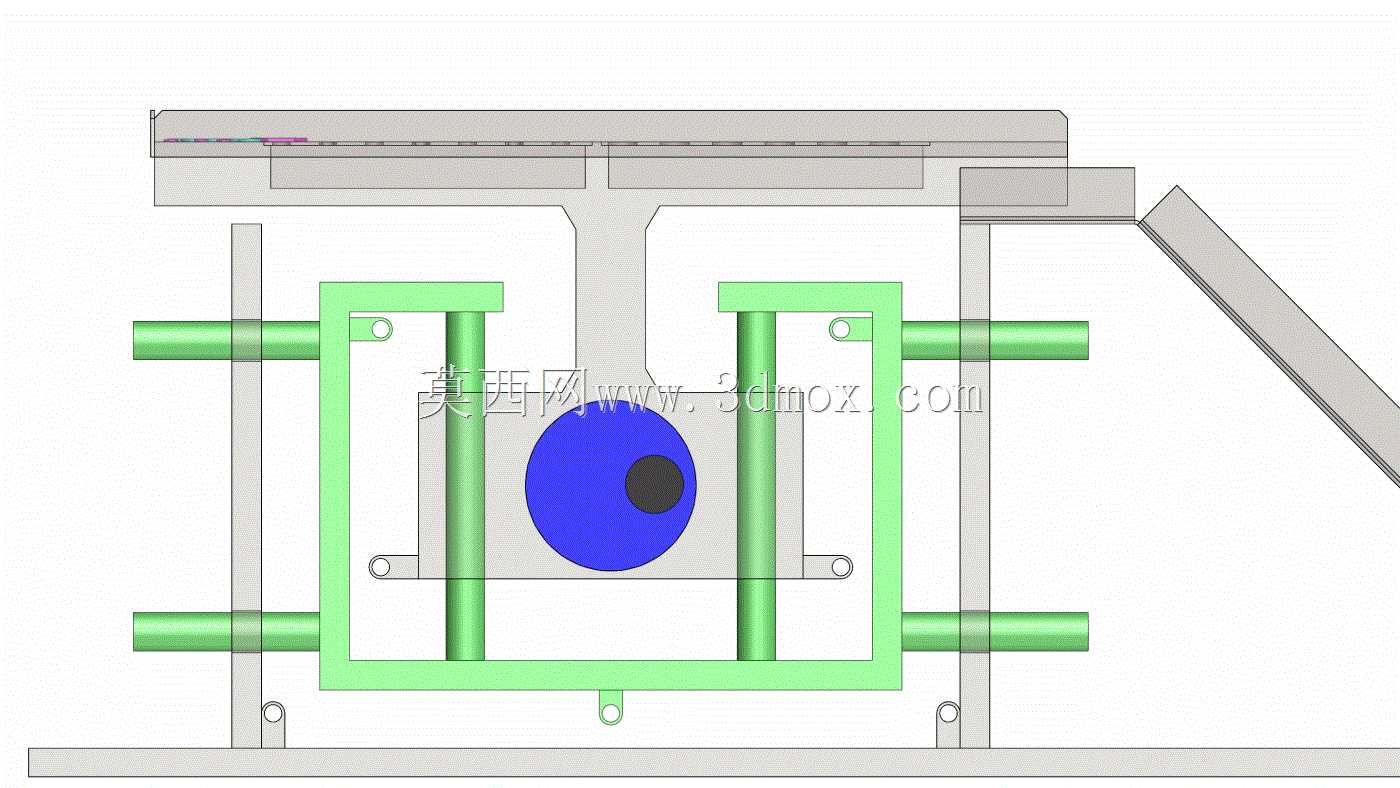

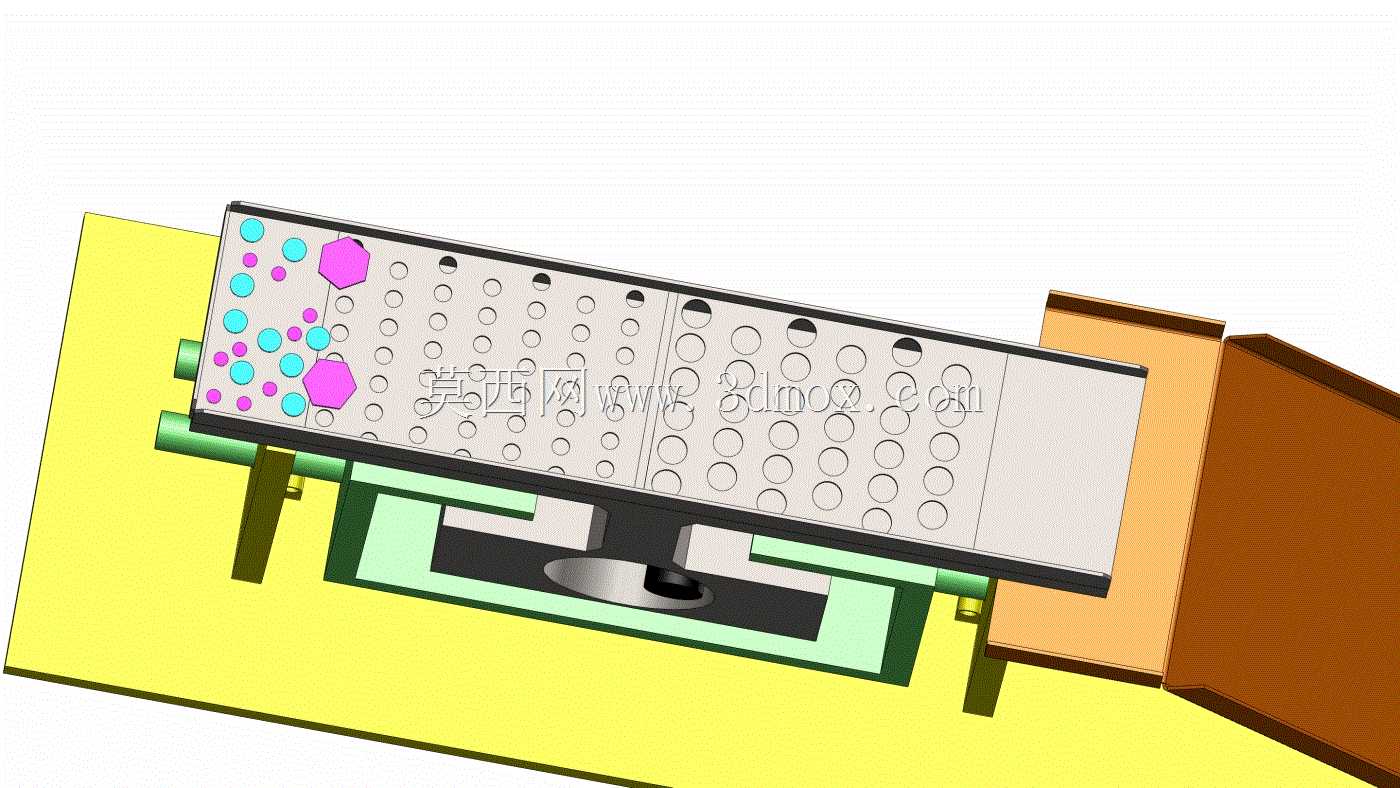

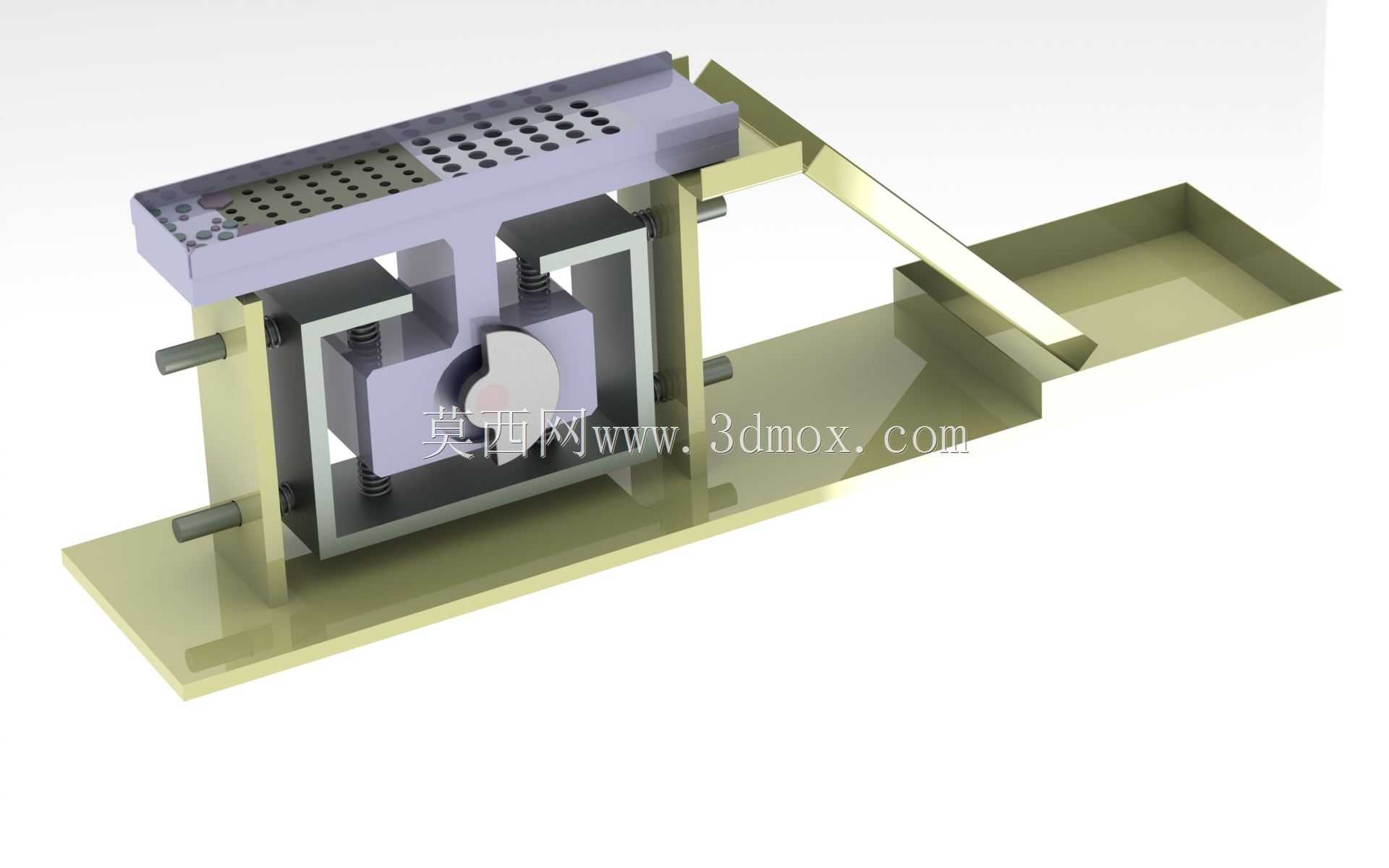

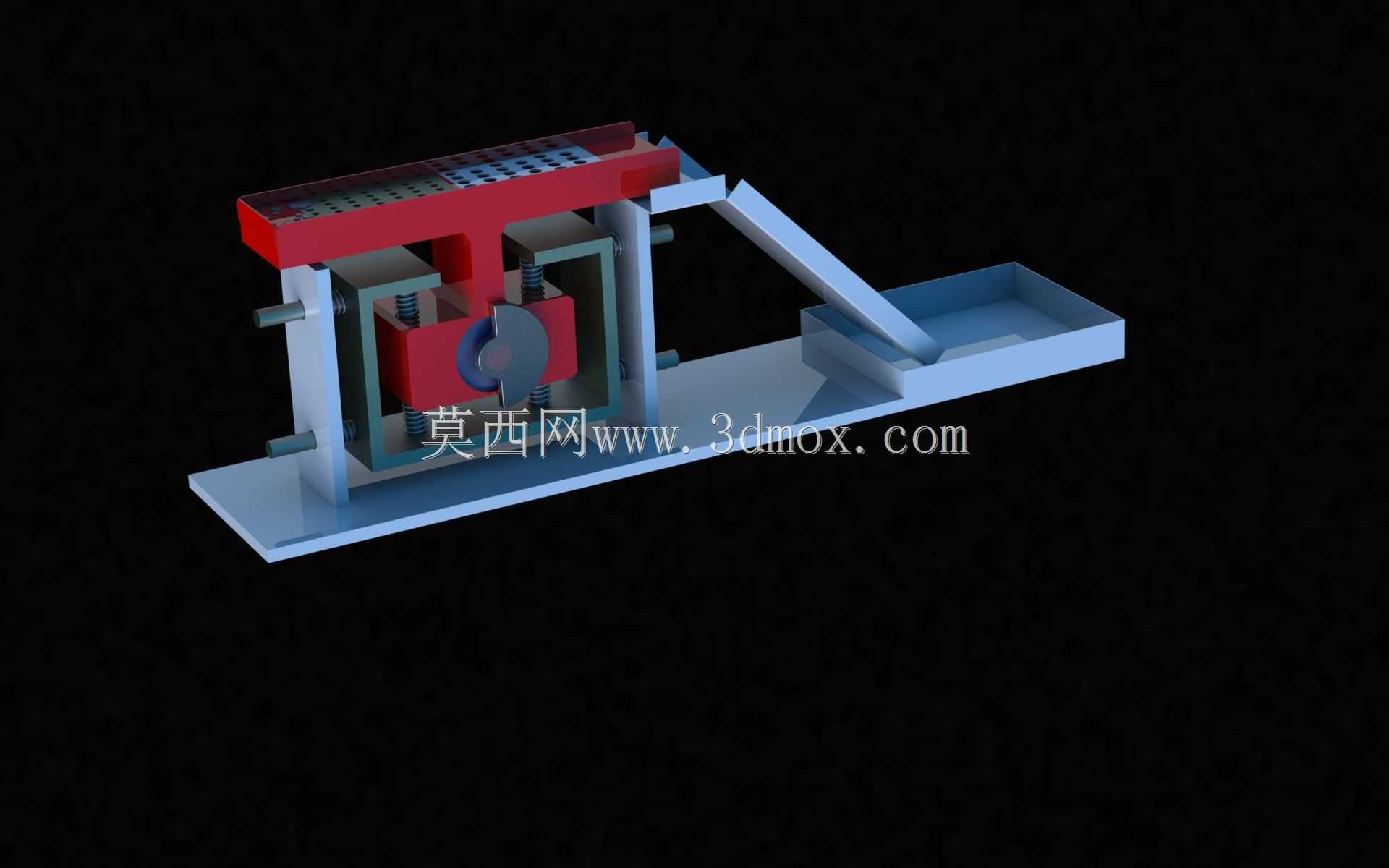

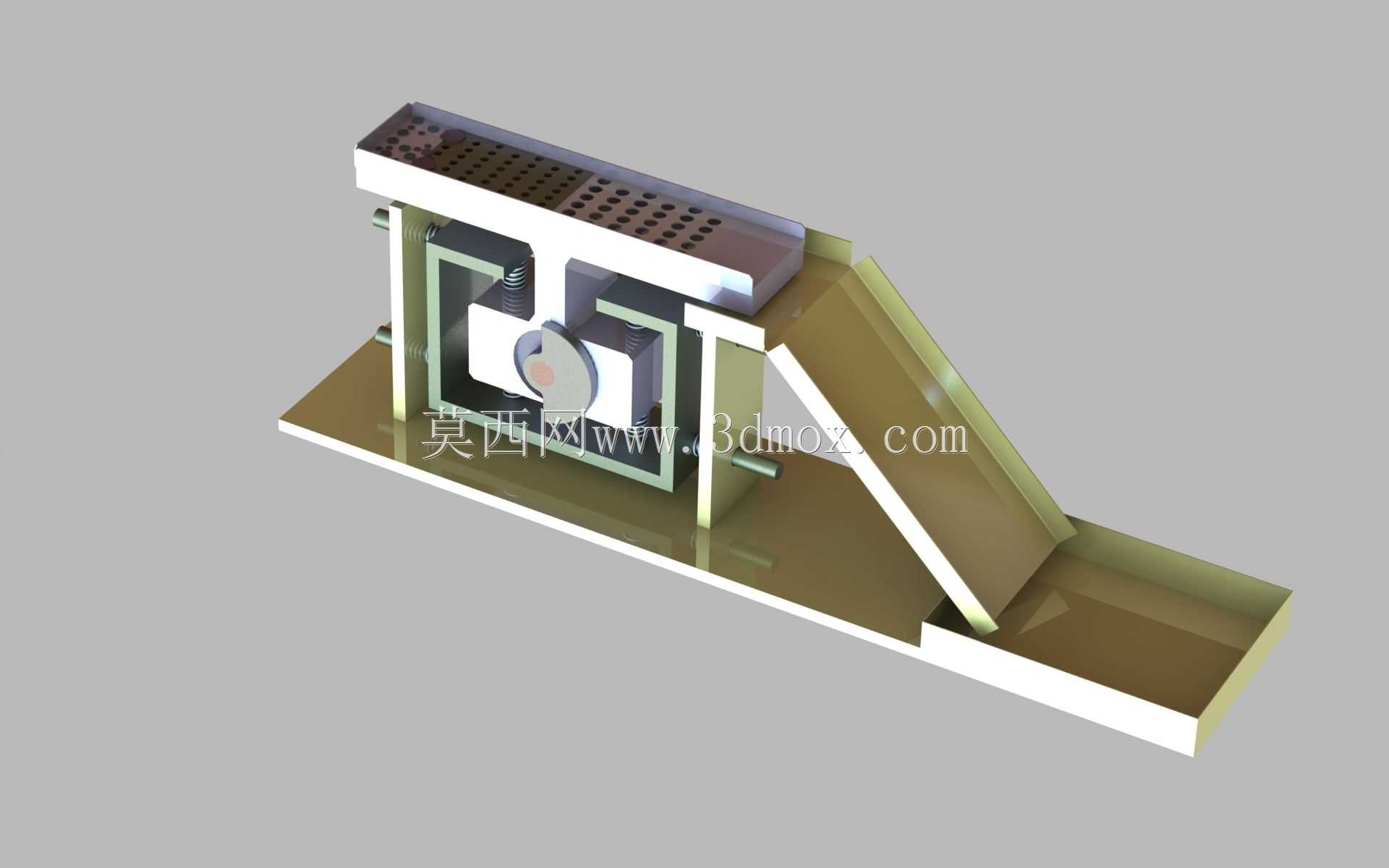

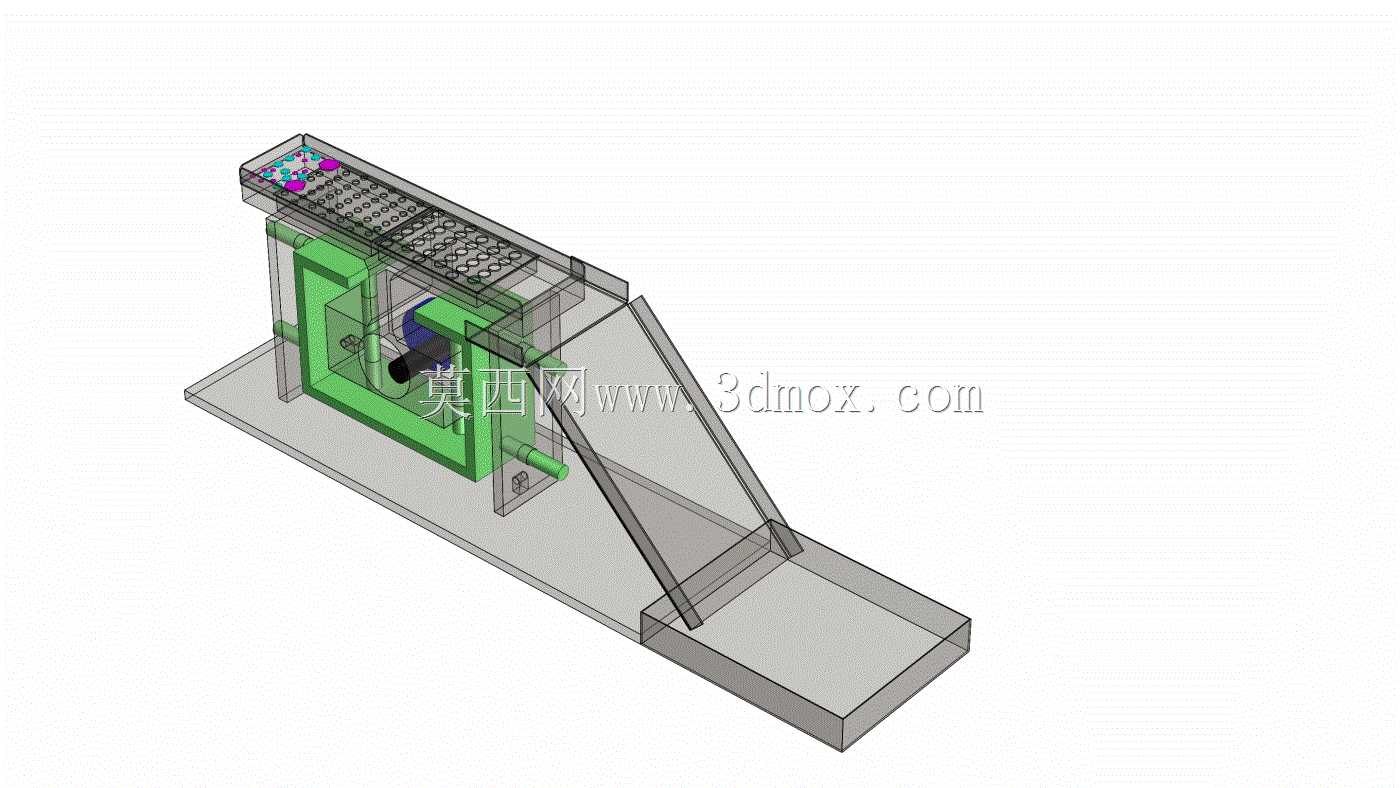

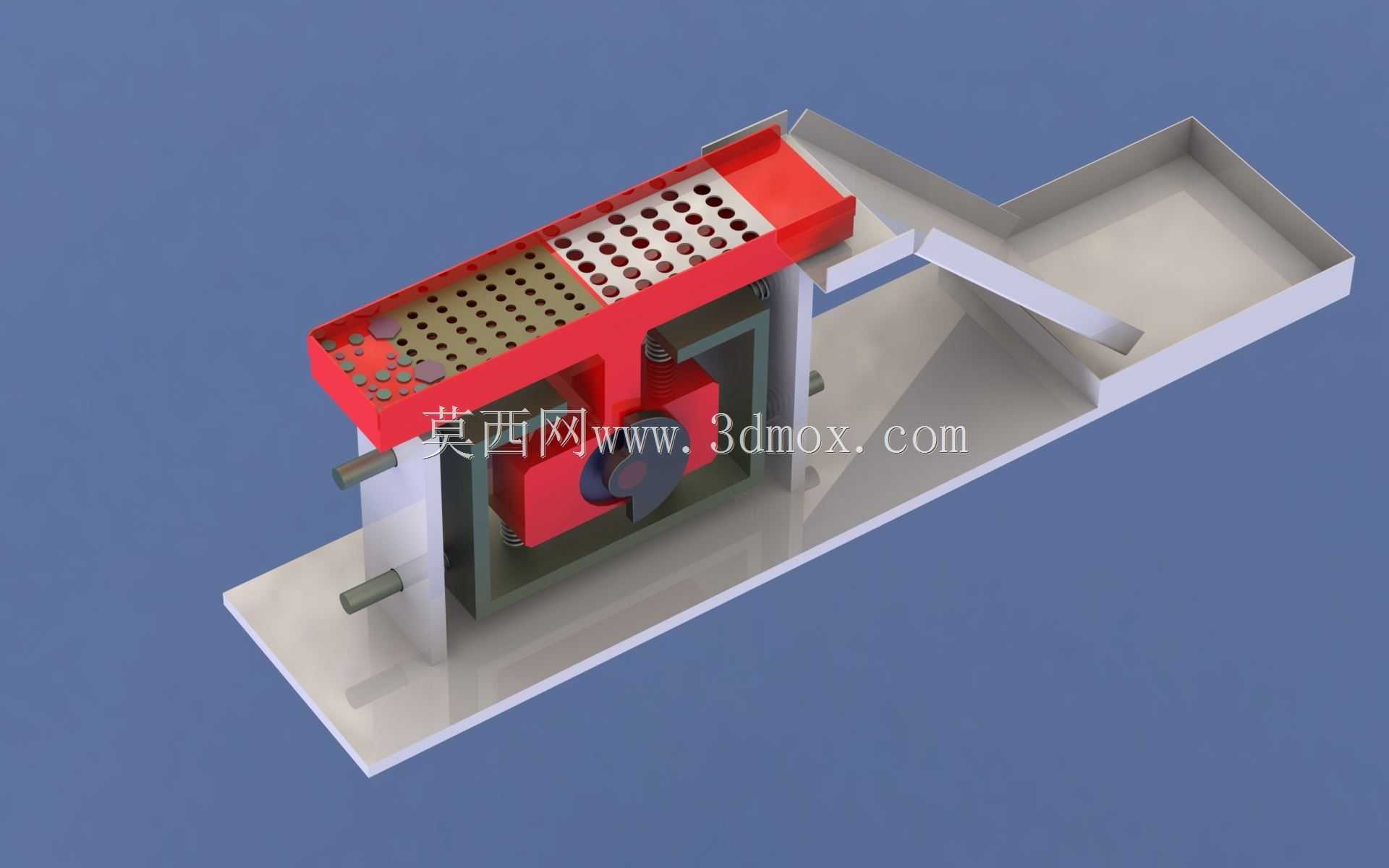

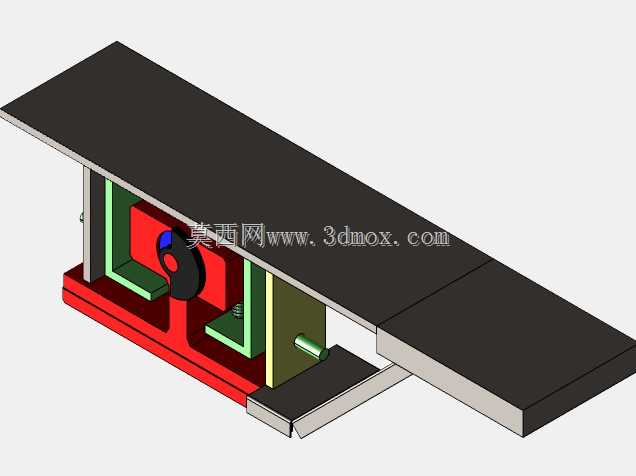

　　在散料处理的生产环节里，这类振动输送结构的应用场景覆盖非常广，从五金加工车间的切屑输送，到粮食加工线的颗粒物料转运，再到化工行业的粉体均匀给料，都能见到这类结构的身影，它不像带式输送机有皮带打滑、物料粘附的问题，也不像斗式提升机对物料粒度有严格限制，依靠定向振动实现物料的缓慢前移，对磨琢性强、温度偏高的小颗粒物料适配性更好。从结构本身来看，这套设计采用了斜置式的槽体布局，槽体的倾斜角度经过匹配振动参数的核算，既保证物料在槽面不会出现反向滑移，也不会因为坡度过大导致物料流速过快、给料精度失控。核心的振动发生部分被包裹在中部的框架结构内，偏心块式的激振结构直接和槽体的承力框架刚性连接，振动能量的传递路径更短，不需要额外的传动连杆结构，

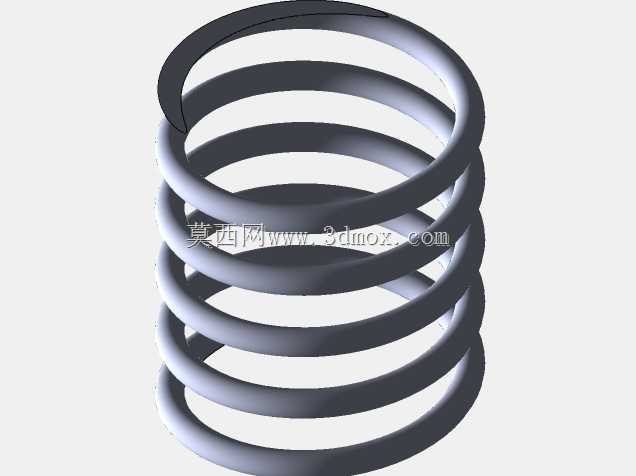

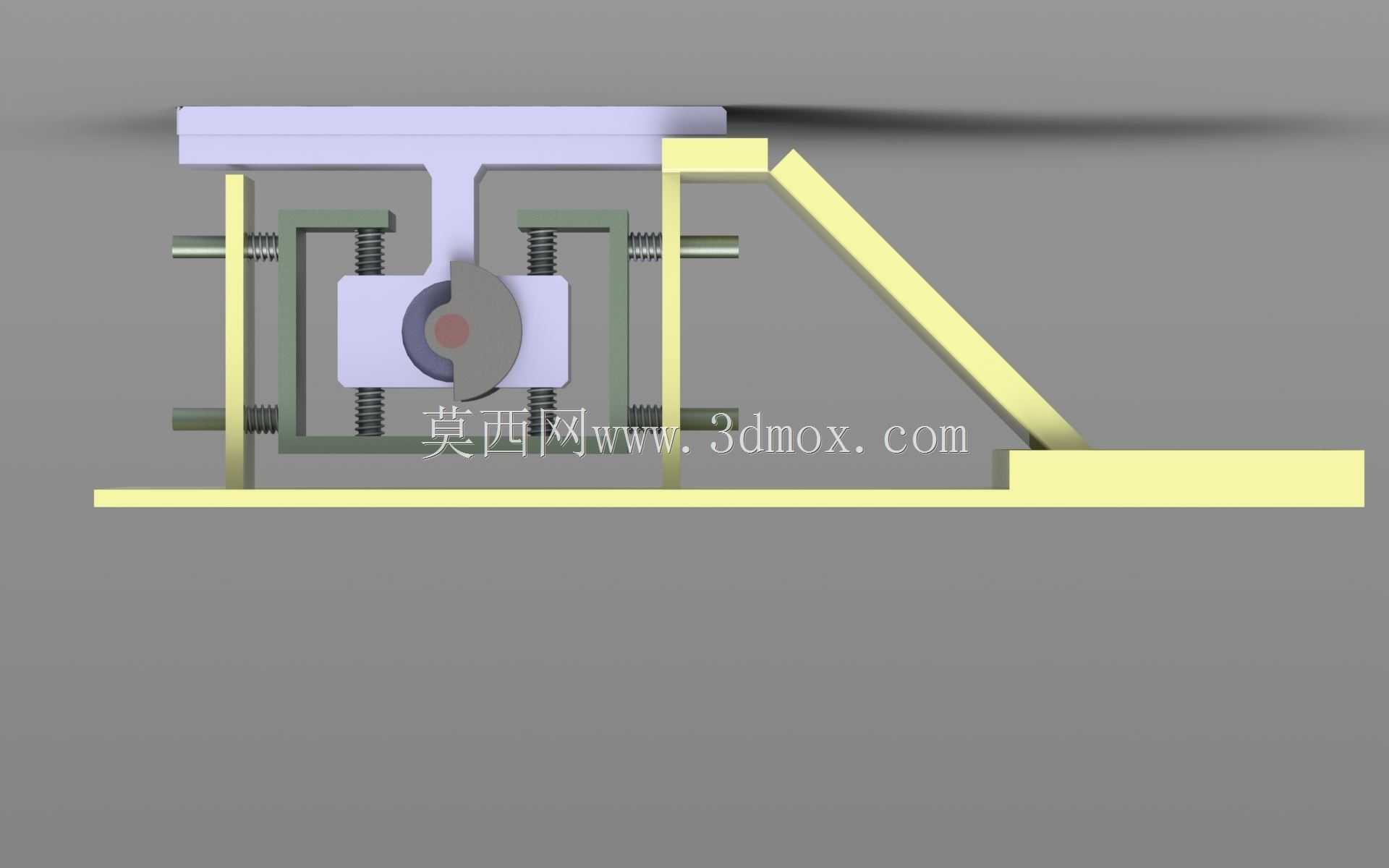

　　减少了运行过程中的铰接点磨损问题。弹性支撑部分采用了对称布置的螺旋弹簧，分别设置在激振单元的上下两侧，这种布局能把振动的幅值控制在设计范围内，同时避免振动传递到安装基础上，减少对周边其他设备的干扰，弹簧的预压缩量在设计时就匹配了槽体满载时的总重量，保证空载和满载工况下的振动幅度偏差不会超过15%，避免出现空载时物料跳动过大、满载时物料滞流的问题。设计思路上没有采用复杂的双质体近共振结构，而是选择了单质体远共振的设计方案，这种方案的结构更简单，后期维护时不需要频繁调整主振弹簧的刚度匹配，对安装基础的刚度要求也更低，哪怕是在普通的车间钢结构平台上安装，也不会出现共振异响的问题。槽体的出料端做了收窄的斜口设计，方便对接下游设备的进料口，

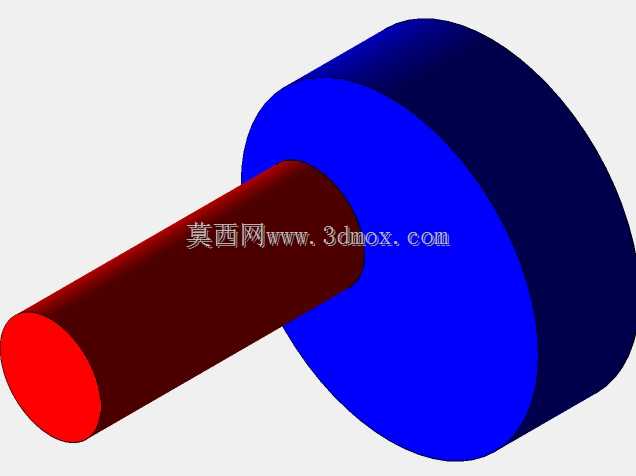

　　不需要额外加装过渡溜管，减少了物料在转接点的撒漏概率。安装边界方面，整套结构的底部安装面是平直的槽钢焊接底座，底座上预留了四个螺栓固定孔，孔位的间距按照常规的输送机安装支架尺寸设计，现场安装时不需要额外打孔适配，底座的高度可以根据现场的布局需求搭配不同高度的支腿，不需要改动主体结构。槽体的侧壁高度按照散料的堆积角设计，输送堆积密度1.6t/m³的颗粒物料时，料层厚度控制在槽体高度的三分之一以内，不会出现物料溢出槽体的情况。激振单元的外侧设置了可拆卸的防护外罩，既可以避免车间内的粉尘进入偏心块的转动间隙，也能防止运行过程中人员误触转动部件引发安全事故。在实际使用中，这类振动输送结构的给料量可以通过调整偏心块的夹角来实现无级调节，

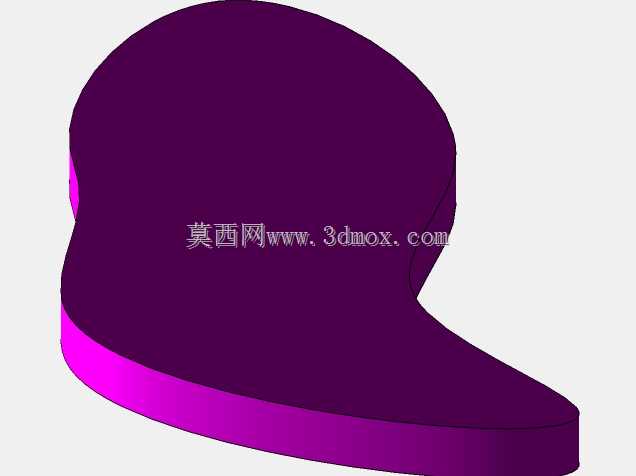

　　调整过程不需要停机，只需要松开偏心块的锁紧螺栓，转动可调偏心块到对应的刻度位置再锁紧，就能改变激振力的大小，匹配不同产能的生产线需求。和同规格的其他输送设备相比，这套结构的运动部件更少，除了激振单元的轴承之外没有其他需要定期润滑的点位，日常维护只需要定期检查弹簧有没有出现断裂、固定螺栓有没有松动即可，运维的工作量比带式输送机低60%以上。针对容易卡料的不规则小零件输送场景，槽体的内表面做了平整的焊接处理，没有突出的螺栓头或者焊接凸点，物料在槽内移动时不会出现勾挂卡滞的问题，哪怕是带尖角的金属切屑，也能顺利沿着槽体移动到出料端。结构的整体刚度经过加强设计，槽体的侧板和底板之间采用了满焊连接，中部还加了横向的加强筋，长期运行在高频振动的工况下，槽体也不会出现开焊、变形的问题，使用寿命比薄板折弯的简易振动料槽长三倍以上。
