矿山用带式输送作业执行机构设计

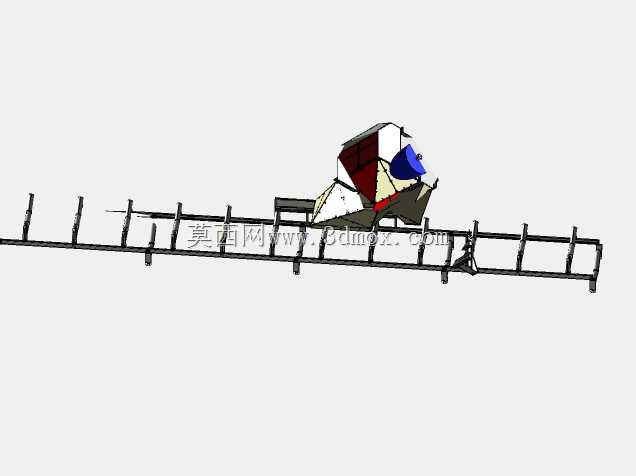

　　这套输送作业机构的设计，最初是针对井下采掘面散料转运的实际痛点做的适配，常规的固定带式输送机在采掘面推进时，机头落料位置无法随采掘进度灵活调整，每次移位都要拆解机架重新锚固，不仅耽误作业进度，井下有限的作业空间里拆解吊装的安全风险也很高。做结构设计的时候，首先把行走基准放在了分段拼接的长导轨机架上，导轨采用标准型钢焊接的桁架结构，单段导轨长度控制在1.2米，段与段之间采用销轴定位加螺栓紧固的连接方式，不需要现场焊接，适配井下快速拼接延伸的需求，导轨整体的安装宽度预留了0.8米的操作通道，机架底部的锚固支腿间距设置为1.5米，每个支腿都带有高度调节结构，能适应井下底板起伏不超过150mm的不平工况，不需要额外做基础找平。

　　作业机头部分的设计，核心是解决散料在输送过程中的均匀分流与防撒漏问题，机头的落料导流罩采用了变径曲面结构，进料端对接上游输送设备的出料口，出料端的导流板角度设置为32度，刚好匹配散状矿石的自然安息角，避免物料下落时冲击皮带造成跑偏，导流罩内部加装了可更换的耐磨衬板，衬板采用沉头螺栓固定，磨损后不需要整体拆解导流罩就能快速更换。机头的行走轮组采用了双侧缘的槽型轮，刚好卡在导轨的上翼缘上，轮缘与导轨侧面预留了3mm的间隙，既能避免行走时卡滞，也能防止机头在作业过程中脱轨，行走驱动采用了低速大扭矩的传动结构，行走速度控制在0.1m/s，匹配采掘面的推进速度，不需要额外配置高速减速机构，减少井下复杂环境下的故障点。

　　从实际应用场景来看，这套机构除了井下采掘面的散料转运，也能适配露天采石场的分级输送、砂石骨料生产线的料堆堆料作业，只需要更换对应长度的导轨段，调整机头导流罩的出料角度就能适配不同的作业需求。设计的时候特意把机头的整体重量控制在210kg以内，井下移位时不需要大型吊装设备，两个作业人员就能借助手动葫芦完成机头的拆装调整，机头的所有润滑点都集中布置在外侧，日常巡检注油时不需要爬到机架下方，降低日常维护的作业风险。

　　在安装边界的考量上，整套机构的最低安装高度只需要1.1米，能适配井下低矮巷道的作业空间，导轨机架的侧边预留了电缆与水管的固定卡槽，作业时的动力线缆与降尘水管可以顺着卡槽排布，避免线缆被物料刮蹭破损。机头的降尘接口设置在导流罩的顶部，能外接井下的压风降尘系统，在落料点形成负压雾幕，减少散料转运过程中的粉尘扩散，这部分结构没有采用复杂的电控联动，只需要手动阀门控制，在井下供电不稳定的工况下也能正常开启降尘。

　　做三维建模的时候，特意把所有的拼接连接结构都做了干涉检查，段与段连接时的销轴孔位做了对位导向设计，现场拼接时不需要反复调整孔位，对准导向段就能直接穿入销轴紧固。机头的易损件比如行走轮的轮缘、导流罩的衬板，都设计成了通用互换的结构，不需要单独定制配件，现场储备标准件就能完成更换。考虑到井下作业的防爆要求，整套机构的所有电控元件都预留了防爆件的安装空间，建模时的安装尺寸完全匹配矿用防爆元件的安装标准，不需要后期做结构改造就能直接替换防爆配件，满足不同矿井的作业安全规范要求。
