车间工位用定柱式悬臂吊运装置结构

项目分类:起重机 发布时间:2024-01-09 ID:720860
  • 车间工位用定柱式悬臂吊运装置结构
  • 车间工位用定柱式悬臂吊运装置结构

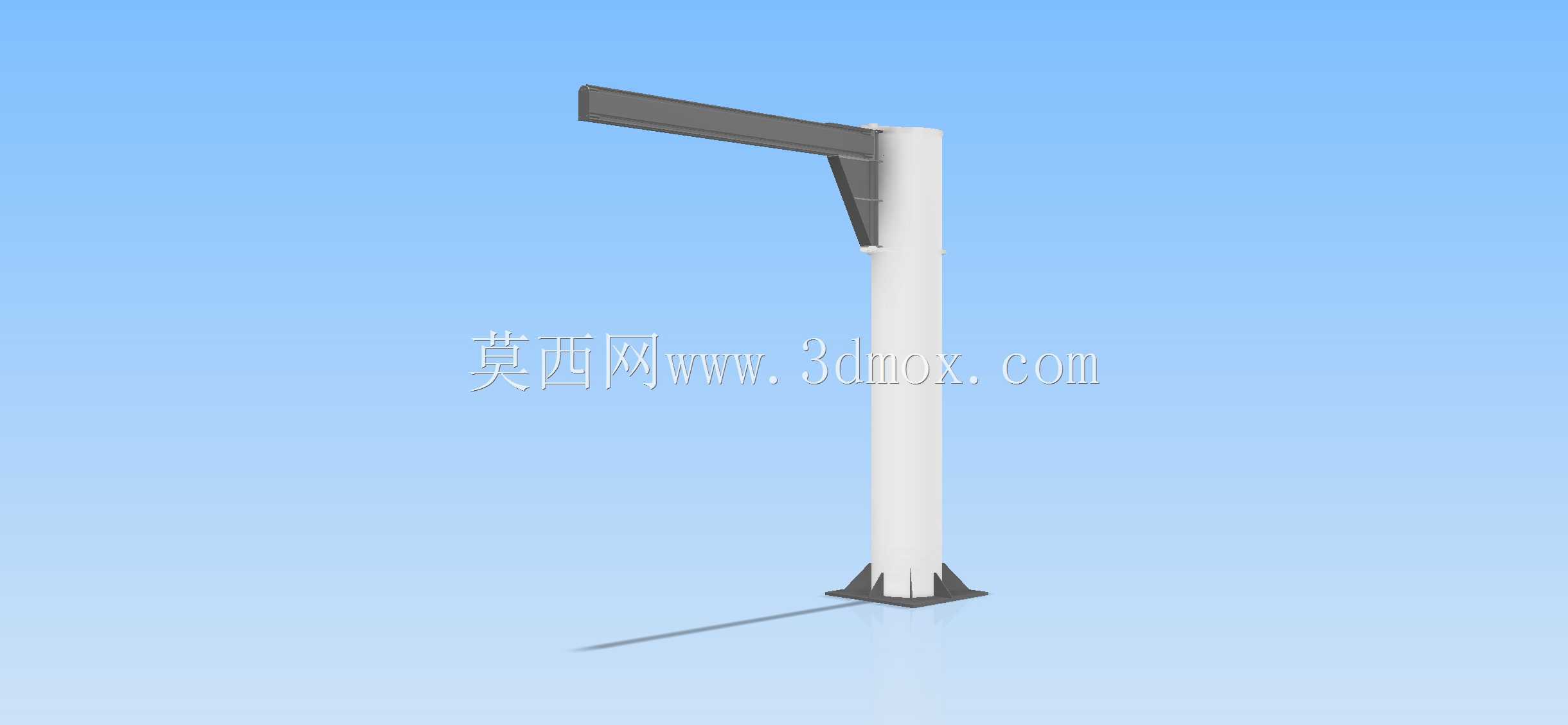

  这套定柱式悬臂吊运结构,主要面向离散制造车间的固定工位物料转运场景,常见于机加工工位的工件上下料、焊接工位的板材转运、装配线旁的重型零部件吊装,覆盖半径内无需额外铺设轨道,相比桥式起重机占用车间顶部空间更小,也不会干扰跨内其他大型起重设备的运行路径。从结构组成来看,整套装置以底部法兰锚固的垂直立柱为核心承载件,立柱采用厚壁无缝钢管焊接成型,底部搭配辐射状加劲肋的安装法兰,通过化学锚栓与车间混凝土地面刚性连接,安装时需保证立柱垂直度偏差不超过千分之一,避免悬臂回转时出现卡滞或附加弯矩。悬臂段采用变截面焊接箱型梁结构,靠近立柱连接端的截面高度更大,向悬臂末端逐步收窄,既匹配悬臂梁的弯矩分布规律,减少不必要的钢材冗余,

  也能控制悬臂端的下挠量,保证额定载荷下的运行精度;悬臂与立柱的连接部位采用回转支承结构,可实现360度全范围手动回转,回转阻尼经过适配调整,单人即可轻松推动带载悬臂转动,不会出现溜车或转动过沉的问题。设计阶段首先核算了工位的最大吊运载荷与作业覆盖半径,将悬臂有效作业半径控制在适配中小型机加工零件的范围,立柱总高度匹配常规车间的层底净高,保证悬臂下方预留足够的吊具操作空间,不会与工位周边的设备、物料架发生干涉。结构受力计算时,重点校核了立柱根部的抗弯强度、悬臂连接节点的焊缝强度、底部锚固螺栓的抗拔与抗剪承载力,所有焊接部位均采用全熔透角焊缝,焊后做去应力处理,避免长期承载出现焊接变形。悬臂上翼缘预留了电动葫芦的行走轨道安装面,

  可根据实际需求配套不同起重量的环链电动葫芦,轨道两端设置机械限位块与缓冲垫,防止葫芦脱轨。安装边界方面,要求地面混凝土强度不低于C30,锚固深度满足螺栓的受力要求,立柱周边1米范围内无固定障碍物,保证悬臂回转时的通行空间。实际使用中,这类悬臂吊非常适合单工位的频繁短距离吊运,相比人工搬运大幅降低操作工的劳动强度,也避免了重型工件搬运过程中的磕碰损伤,相比大型起重设备的调用效率更高,工位旁即可独立完成吊运操作,不会占用车间主起重设备的作业时间。结构细节上,立柱顶部设置了防尘端盖,防止回转支承部位进入切屑、粉尘,延长回转结构的使用寿命;悬臂末端设置了警示标识安装位,可粘贴额定载荷标识与安全警示,避免超载使用;

  所有钢结构表面均做抛丸除锈后喷涂防锈漆与面漆,适配车间多粉尘、少量切削液飞溅的使用环境,降低结构锈蚀速率。在建模过程中,所有焊接节点均按照实际焊接工艺要求做了焊缝示意,安装法兰的螺栓孔位完全匹配常用的锚固螺栓规格,回转部位的配合间隙按照机械加工的公差要求设定,可直接用于后续的工程出图与结构件加工参考,不需要额外做过多的结构调整,适配大多数中小型机械加工车间、焊接车间的工位吊运需求。
