卧式曲柄飞轮结构斯特林动力装置

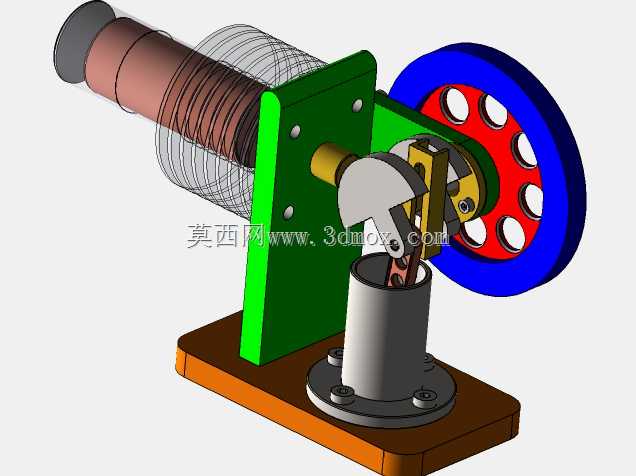

　　这套外燃式热功转换装置的三维结构，完全围绕小功率工况下的稳定运行需求搭建，区别于常见内燃机依赖燃料在缸内爆燃做功的逻辑，整套结构依靠封闭腔体内工质的受热膨胀、遇冷收缩循环完成动力输出，在低品位热能利用、教学演示、小型余热回收场景中有着不可替代的应用价值。从实际落地的使用场景来看，这类小尺寸动力装置既可以作为科教场景中热力学循环的具象演示载体，帮助学习者直观理解曲柄连杆机构的运动转换逻辑、飞轮的储能稳速作用，也能适配小型太阳能热利用、工业低温余热回收的试验场景，作为低功率动力输出端带动微型负载完成运转。整套结构的设计思路始终围绕运动可靠性与装配便捷性展开，底部采用整块矩形安装底板作为承载基准，所有功能部件均通过紧固件直接固定在底板上，

　　避免了多层支架带来的装配累积误差，安装时只需保证底板水平放置，即可快速完成整套装置的定位，不需要额外搭建复杂的调平结构。动力输出端的大直径飞轮采用轮辐式镂空结构，在保证足够转动惯量的前提下尽可能降低自身重量，轮缘做加厚处理来提升储能效果，保证曲轴在运转过程中能够顺利越过上下止点，避免出现运转卡滞的问题，飞轮与曲轴之间采用平周向定位，装配时不需要复杂的对中操作，即可保证动力传递的同轴度。热功转换的核心气缸组件采用卧式布置，加热端的换热结构做了多道环形散热鳍片设计？不对，加热端是延伸出的圆柱形腔体，外部预留了足够的受热接触面积，能够直接对接外部热源完成热量输入，冷端则紧邻立式支架布置，缩短了工质在冷热端之间的流动路径，

　　减少了不必要的热量损耗。连接冷热腔与曲轴的动力传递组件，采用偏心曲柄配合十字头式的导向结构，避免连杆在往复运动过程中出现侧向力磨损气缸壁的问题，连杆两端均采用铰接结构，铰接处预留了标准的转动间隙，既保证运动过程中无卡滞，也不会因为间隙过大出现运转异响。立式支撑立板作为整套运动组件的承载核心，板件上同时加工了曲轴安装孔、气缸定位孔、加热腔体固定位，所有孔位的位置度公差在建模阶段就做了严格约束，保证曲轴转动轴线与气缸往复运动轴线的垂直度符合设计要求，从根源上避免装配后出现运动干涉的问题。整套装置的安装边界非常紧凑，所有部件均不超出底板的投影范围，横向尺寸以加热腔体端部到飞轮外侧的距离为最大边界，纵向尺寸以底板前后宽度为限，

　　竖直方向的最高点不超过飞轮的顶部轮缘位置，不管是放置在试验台架上还是教学展示柜中，都不需要预留过多的额外操作空间。建模过程中对所有运动部件的行程做了动态干涉检查，曲轴转动全周期内，连杆、偏心块、飞轮轮辐之间都不会出现碰撞，铰接位置的销轴长度均做了限位设计，不会出现运转过程中销轴脱出的问题。从实际功能特性来看，这套结构没有复杂的配气机构，也不需要高精度的燃油喷射系统，只要冷热端存在足够的温度差即可持续运转，维护难度远低于同功率等级的内燃机，对燃料类型没有严格要求，不管是固体燃料、太阳能集热还是工业废热都可以作为热源输入，非常适合在无外接电源的偏远场景下作为微型应急动力源使用，也能作为热力学相关试验的基础台架，通过更换不同直径的飞轮、调整气缸的行程参数，测试不同工况下的热功转换效率。
