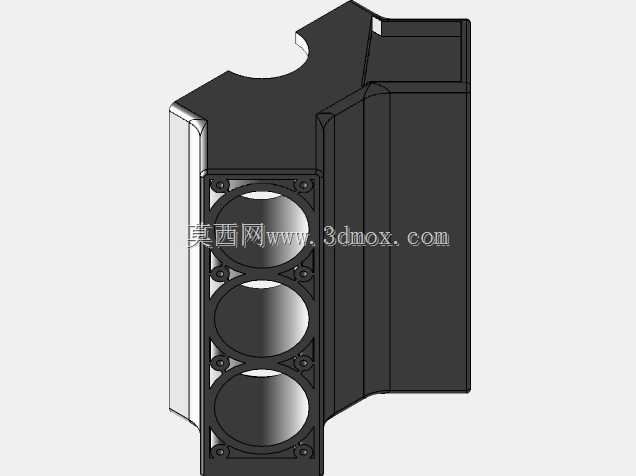

V型六缸发动机缸体结构三维数模

　　作为内燃机的核心承载基体，V6发动机缸体的结构设计直接决定了整台动力单元的刚度、NVH表现与使用寿命，这类V型布局的缸体目前广泛应用在中高端乘用车、轻型商用车辆以及部分小型工程动力设备上，相比直列六缸机型，V6布局能够大幅缩短动力单元的轴向长度，降低发动机舱的纵向布置空间需求，同时抵消一阶与二阶往复惯性力，让整机运转平顺性更优。

　　从实际功能层面来看，这款缸体需要同时承担多项核心作用：首先是为活塞、连杆、曲轴这些运动件提供精准的安装定位基准，保证曲柄连杆机构在高转速工况下的运动轨迹精度，避免出现偏磨、卡滞等失效问题；其次是整合设计了冷却水道与润滑油道，通过缸体内部的空腔结构，实现冷却液在气缸壁周围的循环流动，带走燃烧过程产生的多余热量，同时将压力润滑油输送到曲轴轴瓦、凸轮轴衬套等各个摩擦副位置，保证运动部件的润滑可靠性；另外缸体本身还要承受燃烧过程产生的爆发压力，以及曲柄连杆机构运动带来的交变载荷，所以结构刚度的设计是整个建模过程中的核心考量点。

　　在设计思路上，这款V6缸体采用90度夹角的V型布局，两列气缸呈对称分布，这种夹角设计能够在保证结构紧凑性的同时，平衡曲轴的旋转惯性力，不需要额外加装平衡轴就能达到不错的平顺性表现。缸体的上部集成了气缸套安装位，三个气缸为一列，两列气缸的下部共同汇聚到曲轴箱部分，曲轴的主轴承座采用分体式设计，轴承盖与缸体主体通过高精度定位销与高强度螺栓连接，保证主轴承孔的同轴度与连接刚度，能够承受曲轴运转过程中产生的各个方向的冲击载荷。缸体的侧壁设计有加强筋结构，沿着气缸轴线方向与曲轴轴线方向交错布置，在不额外增加过多壁厚的前提下，大幅提升缸体的整体抗弯与抗扭刚度，避免高负荷工况下缸体出现过大的形变，影响各配合面的密封性能与运动件的配合间隙。

　　从安装边界来看，这款缸体的顶面为气缸盖安装面，加工有高精度的定位销孔与螺栓孔，平面度要求控制在微米级，保证与气缸盖结合面的密封性能，防止燃烧室漏气、冷却液与润滑油窜腔的问题；缸体的前端面设计有正时机构、水泵、机油泵等附件的安装定位位，后端面为飞轮壳与变速器的连接接口，各个安装面的位置度公差都经过严格校核，保证附件装配后的同轴度要求。缸体的下部油底壳安装面采用平整的法兰结构，设计有均匀分布的螺栓孔，保证油底壳的密封可靠性，两侧设计有发动机悬置的安装凸台，凸台位置经过受力优化，能够将发动机的重量与运转振动均匀传递到整车悬置系统上，避免局部应力集中导致的缸体开裂问题。

　　在建模过程中，需要重点关注各个孔系的位置精度，尤其是气缸孔、主轴承孔、凸轮轴孔这些核心配合特征的同轴度、圆柱度要求，水道与油道的走向要避免出现锐角拐角，防止流体流动过程中出现阻力过大或者应力集中的问题，壁厚设计要均匀，避免铸造过程中出现缩松、缩孔等缺陷，各个加强筋的布置要顺着载荷传递的方向，最大化提升结构刚度的同时控制缸体的整体重量，满足动力总成轻量化的设计需求。这类缸体的三维数模能够为后续的有限元强度分析、冷却系统流场仿真、加工工艺编制以及装配工装设计提供精准的数模基础，帮助设计人员在虚拟阶段就完成结构优化与问题排查，减少后续物理样机的迭代次数，缩短整个动力总成的开发周期。
