四缸立式振荡蒸汽机结构设计模型

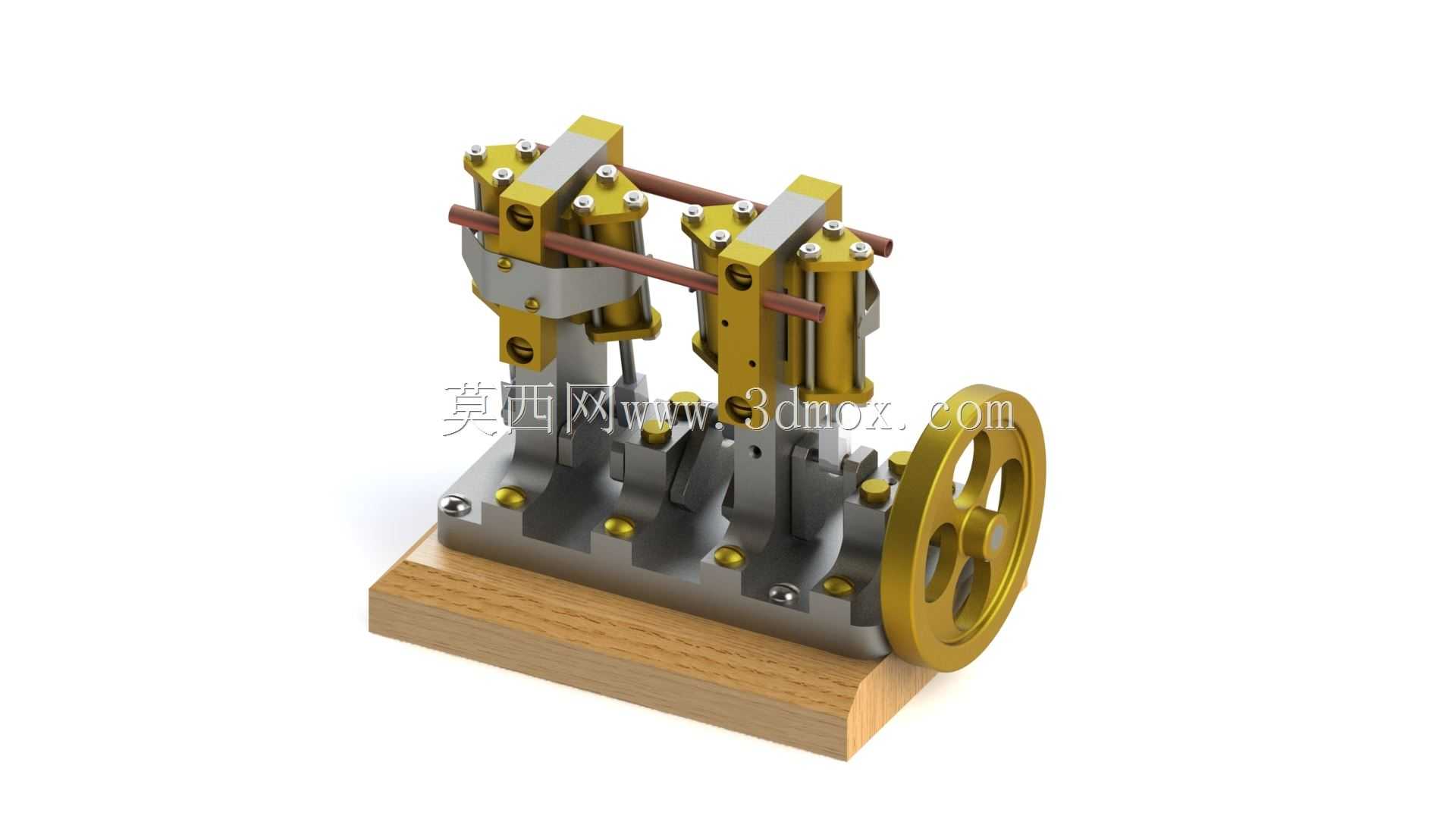

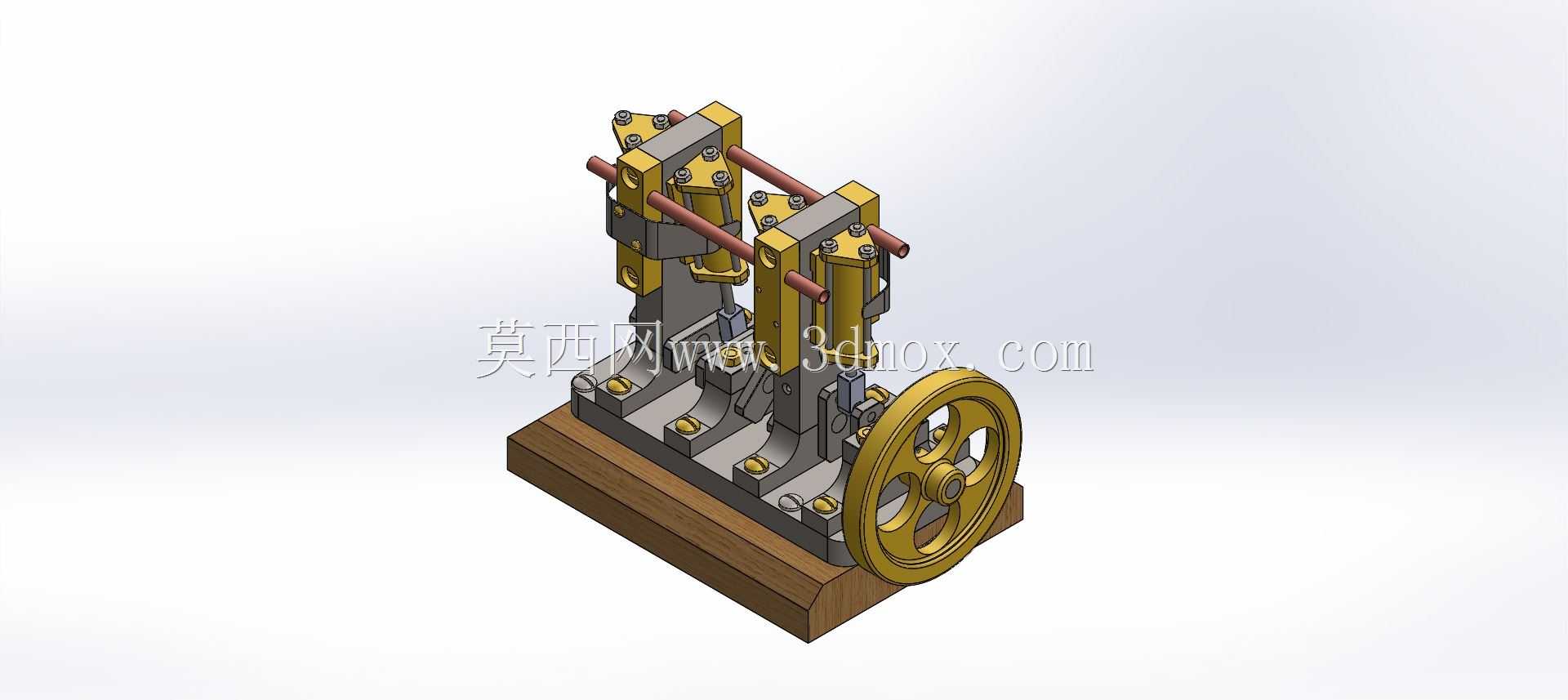

　　这款立式多缸振荡式动力装置，在小型蒸汽动力演示、复古动力设备复刻、教学实验台搭建场景中有着明确的应用定位，区别于传统滑阀配气的蒸汽机结构，其采用缸体自身振荡完成配气动作的设计逻辑，大幅简化了传统蒸汽机复杂的气门传动链路，减少了配气机构的零件数量，从结构根源上降低了小型动力装置的装配调试难度。从实际功能层面来看，装置依靠蒸汽输入推动活塞做往复直线运动，通过联动的曲柄结构将直线运动转化为端部飞轮的旋转运动，可直接为小型负载提供稳定的旋转动力输出，四缸的布局形式能够让动力输出的扭矩波动大幅降低，相比单缸、双缸的同类型结构，运转过程的平顺性有明显提升，不会出现单缸结构常见的死点卡滞问题，即使在较低的进气压力下也能顺利启动运转。

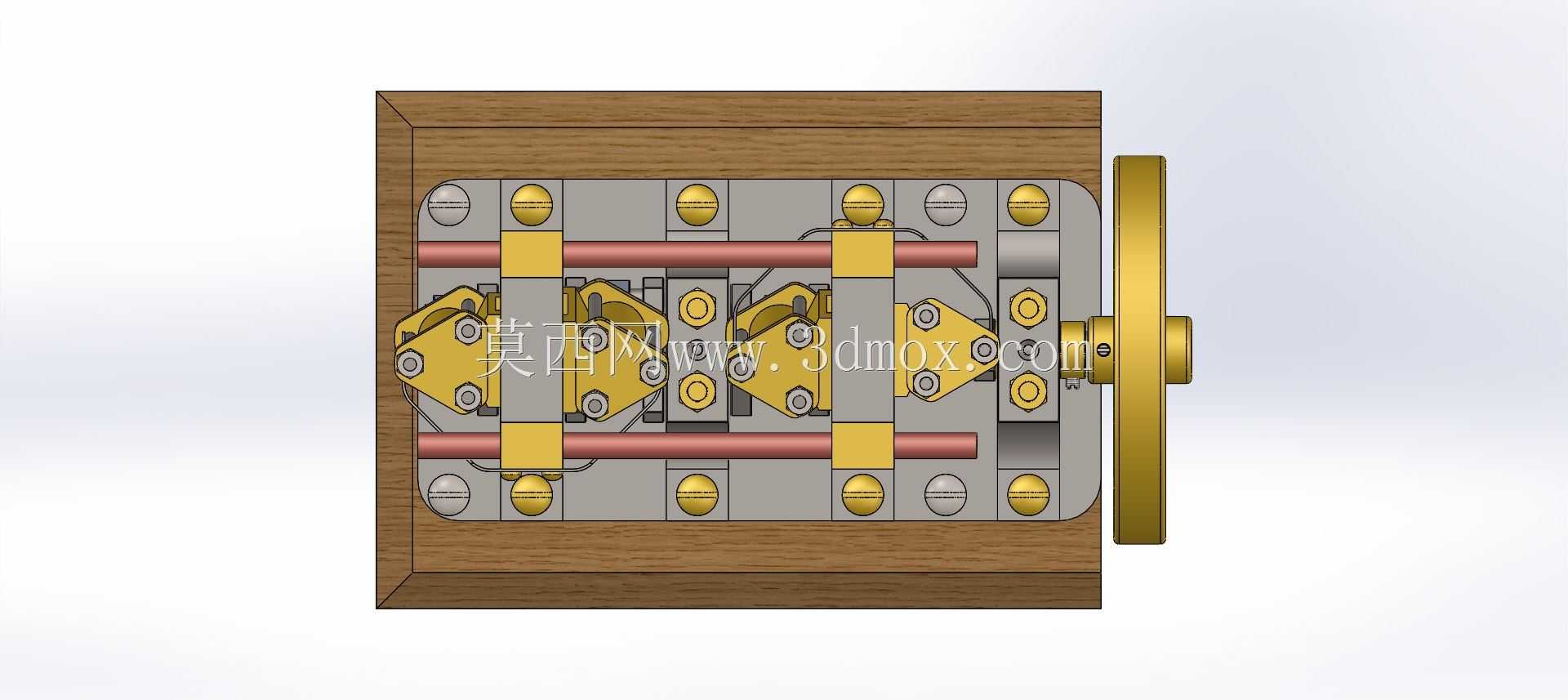

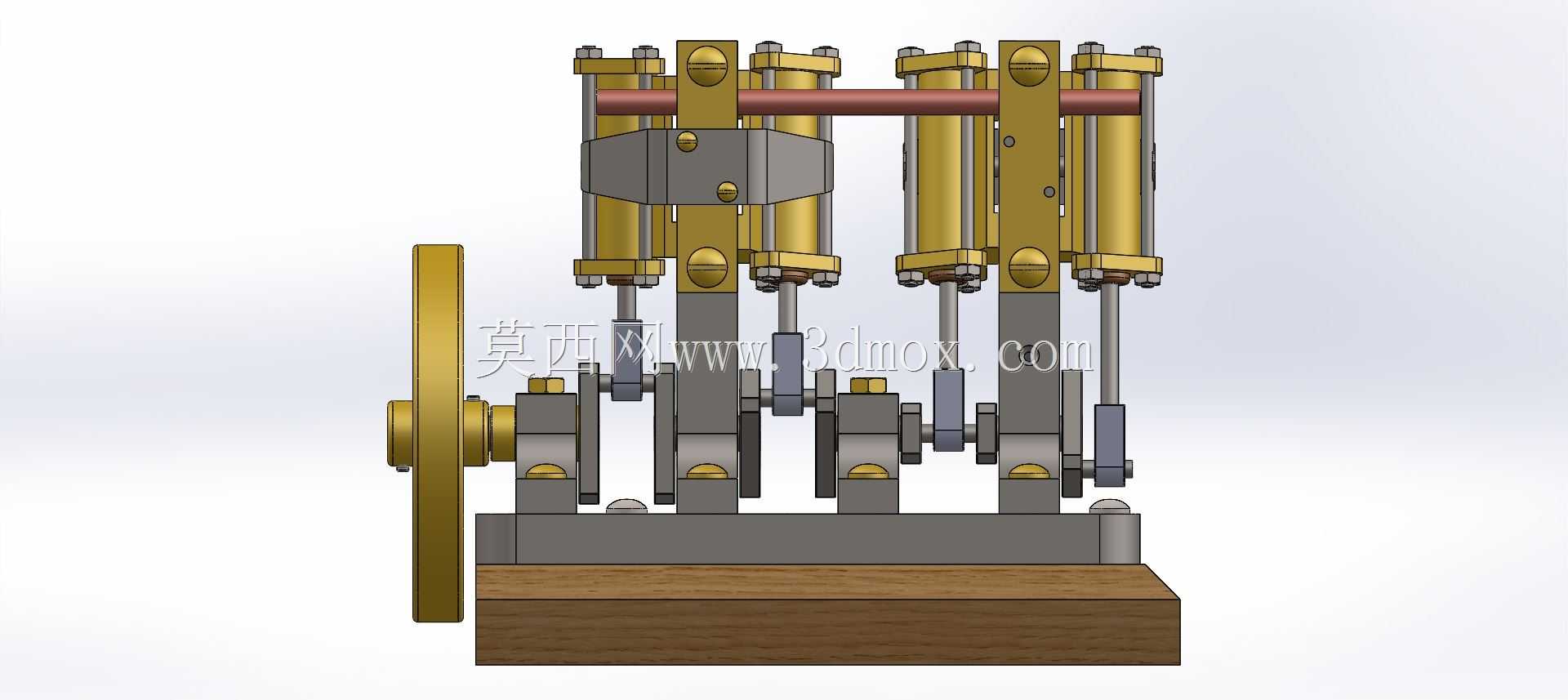

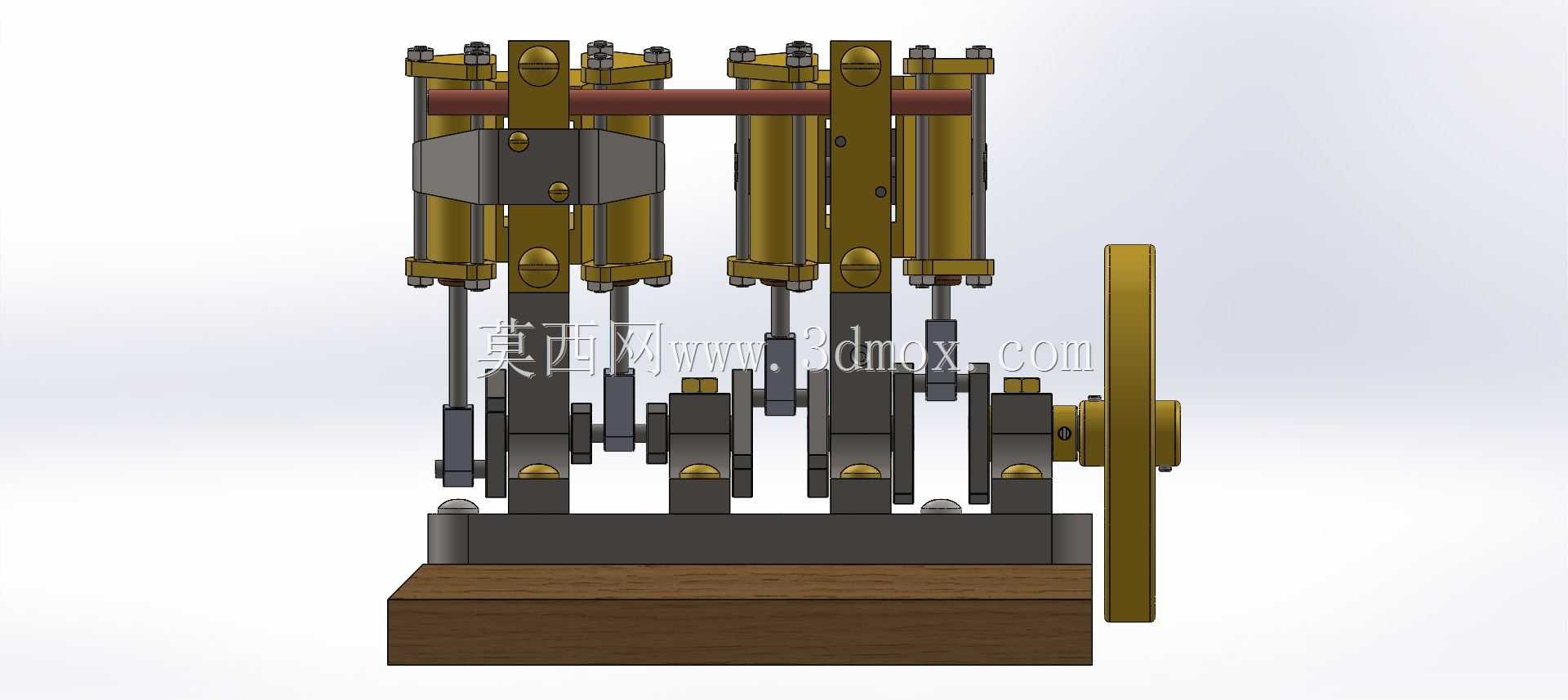

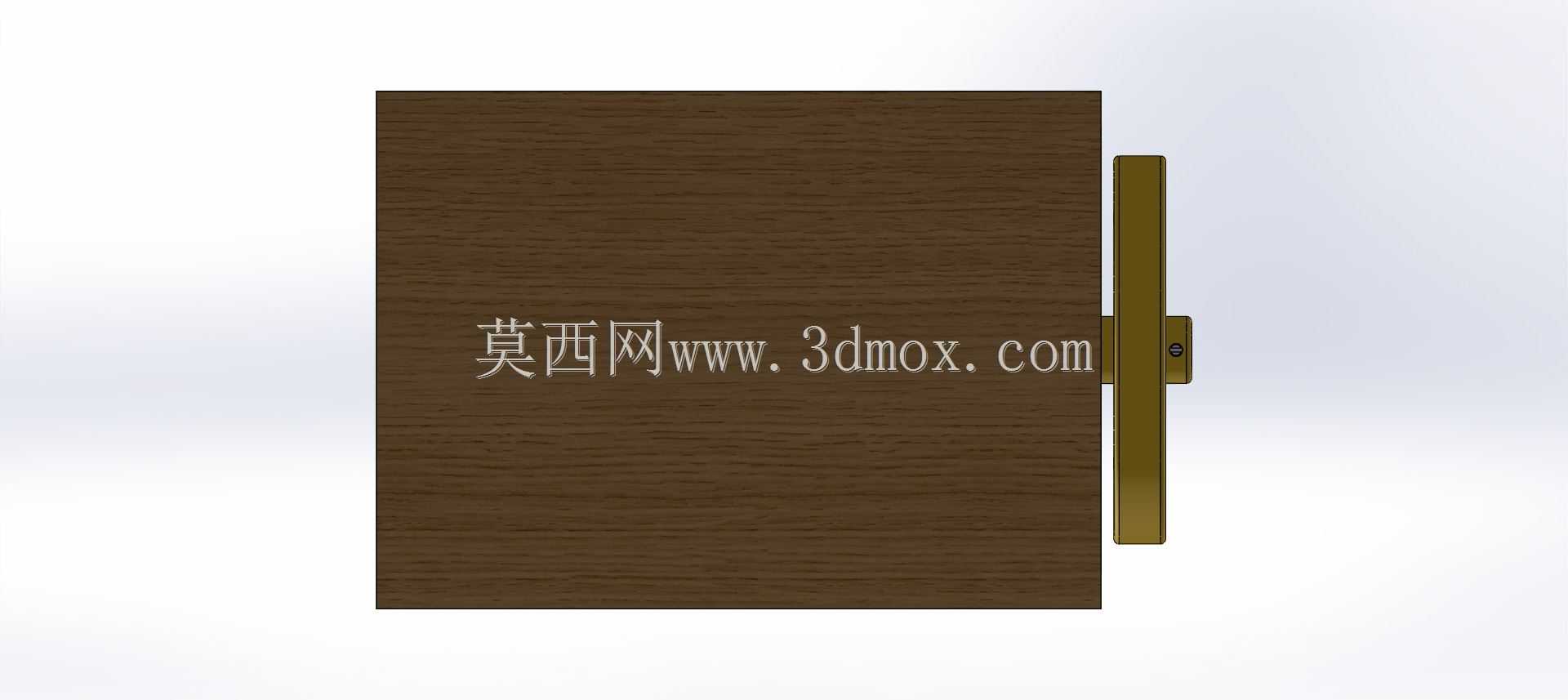

　　设计过程中首先考虑的是小型装置的安装适配性，整体采用立式排布结构，四个气缸分两组对称布置在机架上部，将重心集中在设备中下部，配合底部的实木安装基座，运转时的整机振动能够被基座有效吸收，不需要额外制作厚重的混凝土基础就能稳定放置，安装边界的预留只需要考虑基座的长宽尺寸，以及飞轮侧的旋转安全间隙即可，不需要为周边传动部件预留过多的避让空间。结构细节上，每个气缸的铰接支点都做了同轴度公差约束，保证缸体振荡过程中不会出现卡涩，配气通道直接集成在气缸铰接位置，省去了外接的配气管路，减少了蒸汽泄漏的潜在点位；活塞与缸体的配合间隙按照低压蒸汽工况做了适配，既保证运动过程无卡滞，又能将蒸汽泄漏量控制在合理范围内；

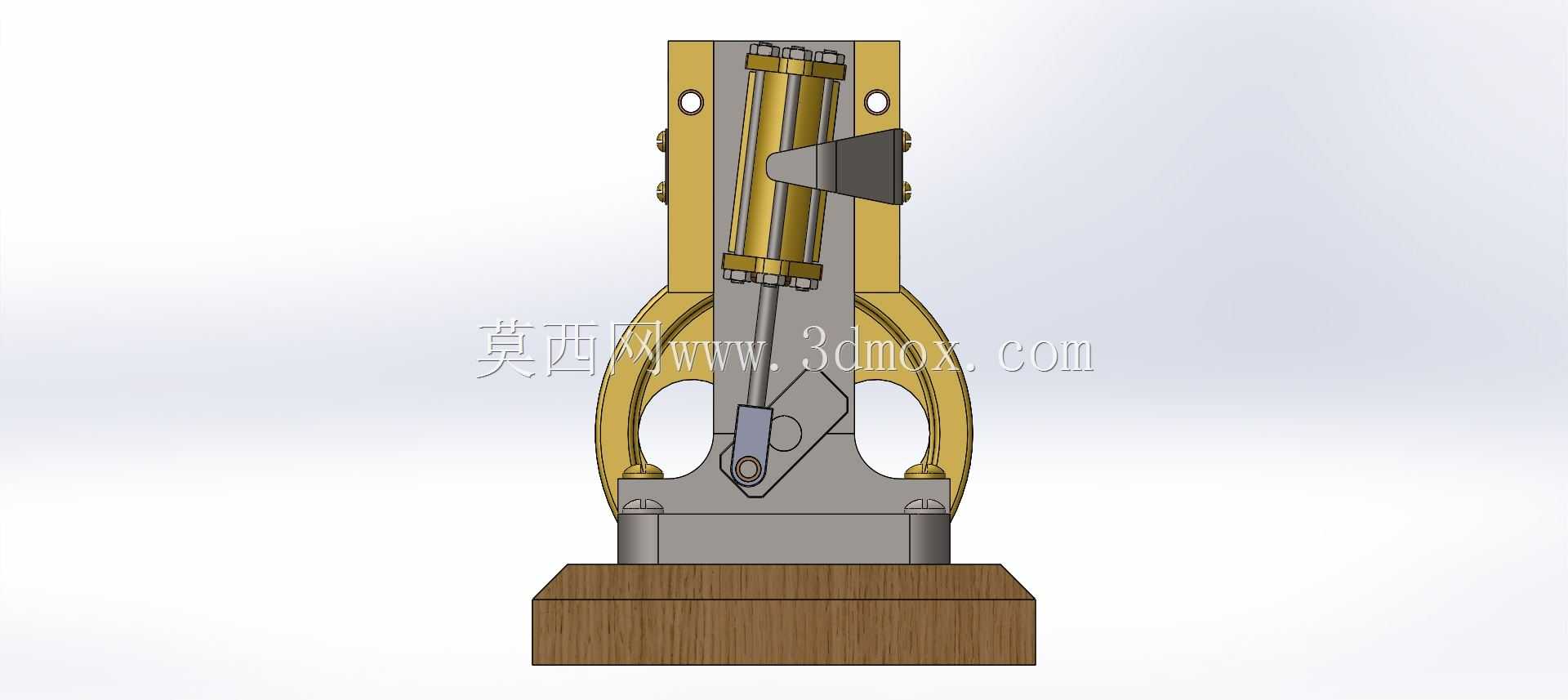

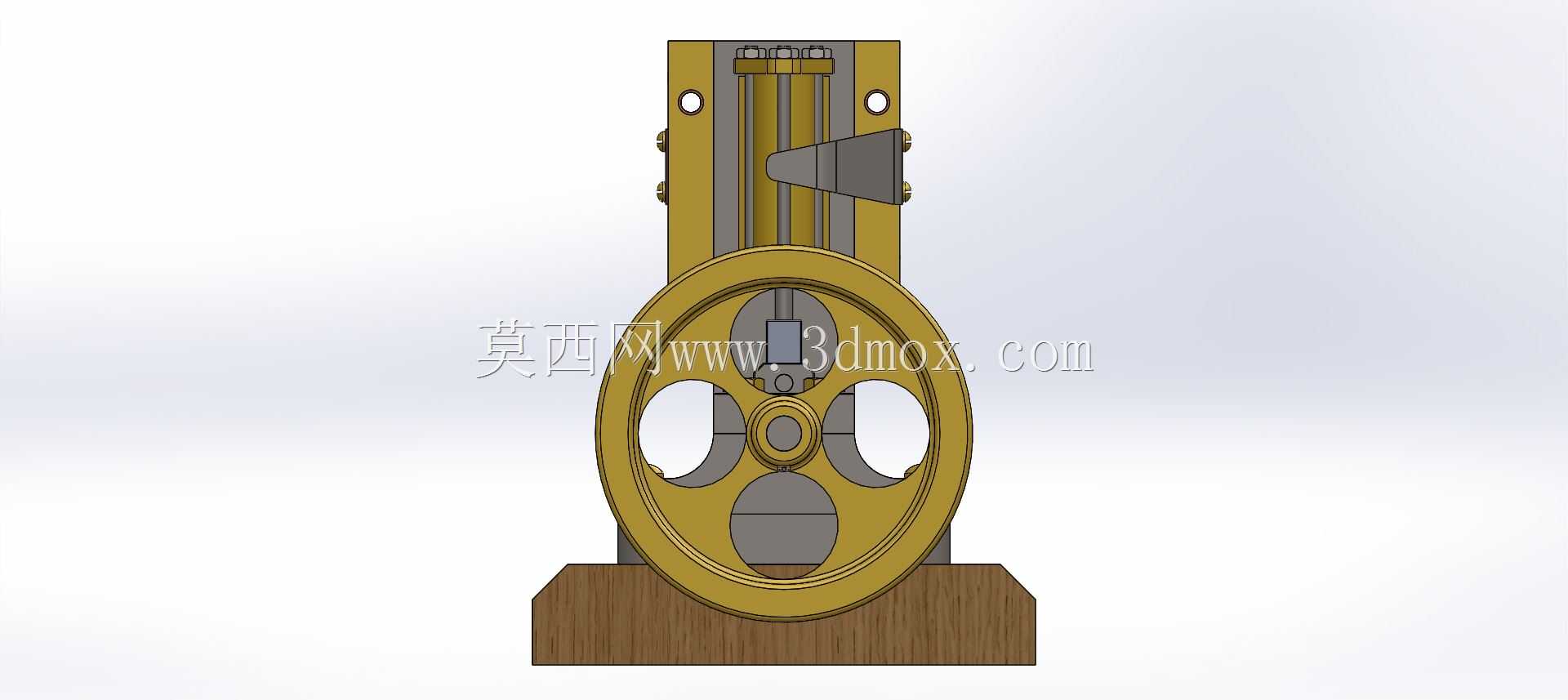

　　联动的导杆结构将四个活塞的运动相位做了错峰排布，保证每个气缸的进排气动作衔接顺畅，不会出现动力断档。传动端的飞轮采用轮辐式结构，在保证足够转动惯量来稳定转速的前提下，尽可能降低了飞轮自身的重量，减少了启动阶段的动力损耗；机架部分采用分层式设计，上部用于固定气缸铰接支座，中部预留了曲柄连杆机构的运动空间，下部通过紧固件与基座连接，所有连接点位都做了沉头处理，不会出现突出的螺栓头干涉运动部件的情况。从实际应用的适配性来看，这类结构的动力装置既可以用于职业院校的热力发动机原理教学，通过透明的外罩就能直观观察到缸体振荡、活塞往复、飞轮旋转的完整动力传递过程，帮助学员理解往复式动力机械的工作逻辑；也可以作为复古动力爱好者的模型制作参考，

　　其零件拆分逻辑符合常规的机械加工工艺，大部分金属零件都可以通过普通车铣设备完成加工，不需要特殊的定制工装；在小型科普展项中，这套装置接入低压蒸汽源就能持续稳定运转，相比电动演示模型更能直观展现蒸汽动力的工作原理，观众可以清晰看到每一个运动部件的动作过程，理解热能转化为旋转机械能的完整路径。设计时还充分考虑了维护便利性，所有气缸的固定紧固件都采用外露设计，不需要拆解整体机架就能单独更换某一个气缸的密封件，铰接位置的润滑点都预留了注油位置，日常维护只需要定期在铰接点、曲柄连杆位置加注润滑脂即可，不需要复杂的维护工序；进气接口设置在机架的侧部位置，外接蒸汽管路时不会与运动部件产生干涉，管路的走向可以沿着基座边缘排布，整体外观整洁，不会出现管线杂乱的问题。
