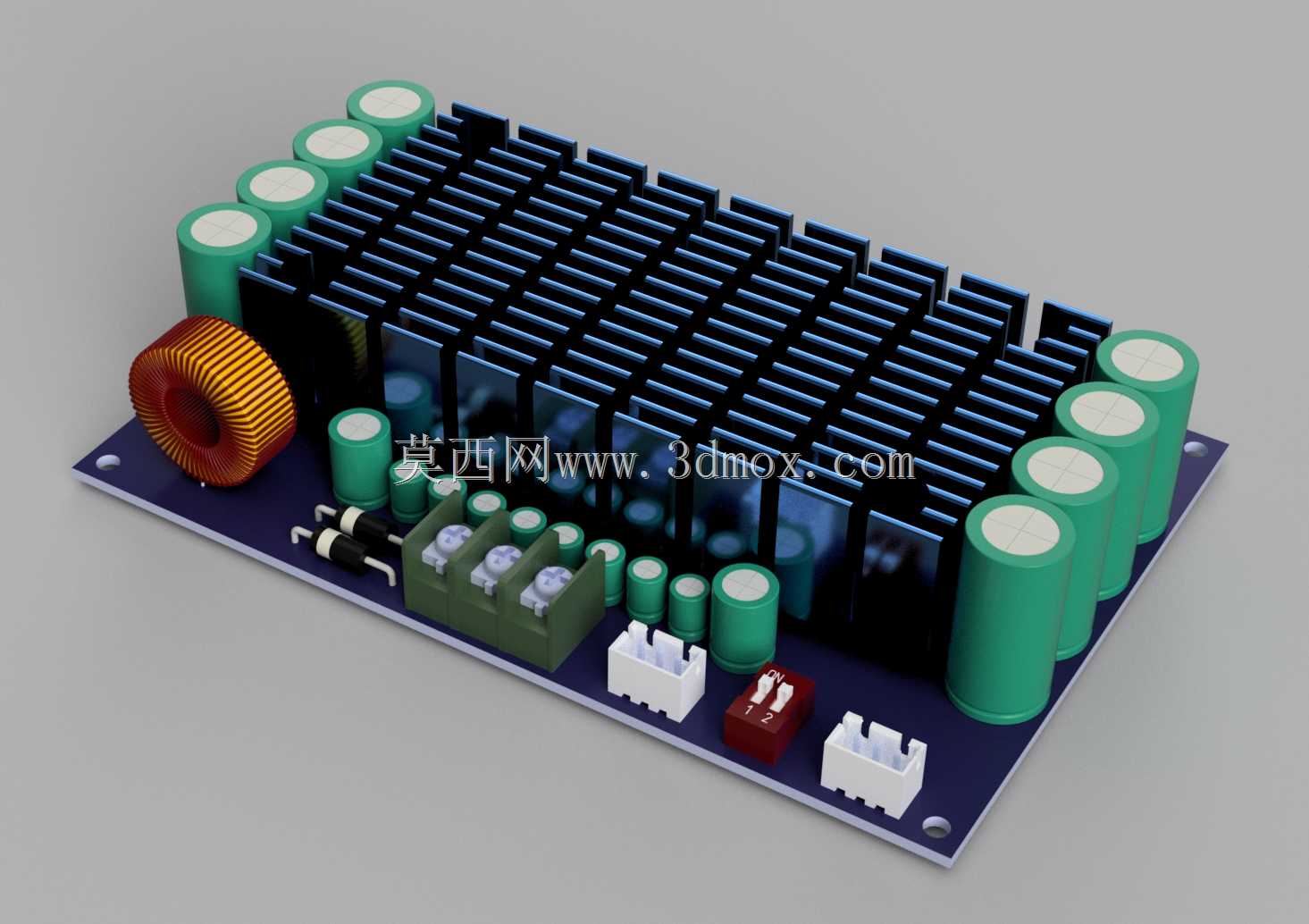

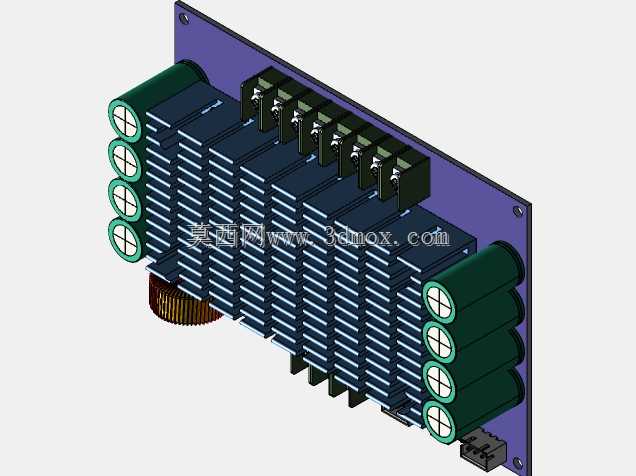

车载TDA7850音频功放电路板结构设计

　　在车载影音改装、小型桌面音响搭建这类场景里，音频功放板的结构合理性直接决定了整机的装配效率、长期运行稳定性以及最终的音频输出表现，这款TDA7850方案的功放板结构设计，完全围绕实际装机的工程需求展开，没有做多余的外观冗余设计，所有结构细节都服务于功能实现与安装适配。首先从核心安装边界来看，PCB板的外形尺寸严格控制在128x86mm，这个尺寸是在梳理了市面主流车载改装位、小型桌面功放壳体的内部安装空间后确定的，既不会因为尺寸过大无法嵌入常规车载中控的改装预留位，也不会因为板型过小导致元器件排布拥挤，带来散热、电磁干扰方面的隐患。板上的安装孔位做了沉边处理，适配M3规格的固定螺丝，孔位坐标完全匹配市面通用的功放散热壳体安装柱位置，

　　装机时不需要额外打孔改位，能直接锁附固定。散热结构是这款板设计的核心考量部分，配套的铝制散热片尺寸为100x50x20mm，刚好覆盖板上所有的功率输出芯片区域，散热片的鳍片间距做了2.5mm的优化设计，既保证了足够的散热面积，也不会因为鳍片过密容易积灰影响长期散热效率，散热片与PCB的固定采用卡扣加导热胶垫的组合方式，不需要在PCB上额外开过多固定孔，避免破坏板上的走线层，同时导热胶垫的厚度控制在0.5mm，既能填充芯片与散热片之间的微观间隙，也不会因为胶层过厚增加热阻。板上元器件的排布完全遵循功率回路最短的设计逻辑，大容量电解电容全部布置在功率芯片的电源输入引脚周边，最大程度缩短电源供电路径，减少线路内阻带来的压降损耗，

　　同时也能滤除电源端的杂波干扰。板载的环形电感做了独立的位置预留，电感与周边敏感信号线路的间距保持在3mm以上，避免电感工作时的磁场干扰音频信号通路，带来底噪问题。接线端子部分选用了KF7.62规格的3P端子，分别对应电源输入、声道输出的接线需求，端子全部布置在PCB的边缘位置，接线方向垂直于板面向外，装机后接线不需要弯折导线，也不会和壳体内部的其他结构产生干涉。板上的DIP拨码开关做了下沉式排布，开关顶面比散热片顶面低2mm，避免安装壳体后拨码开关被壳体顶住无法操作，拨码开关的功能标识直接丝印在PCB对应位置，调试时不需要对照说明书就能快速识别开关对应的功能档位。所有接插件的选型都考虑了车载场景的振动需求，白色的插座全部带锁扣结构，

　　插入导线后不会因为车辆行驶的振动出现松脱问题，红色的电源输入座做了防反接的结构设计，反插时无法完全到位，从结构上避免接反电源烧坏板上元器件的风险。从装配流程的角度看，这款板的元器件排布顺序完全符合波峰焊的工艺要求，不同高度的元器件按照从低到高的顺序排布，过炉时不会出现元器件阴影导致的虚焊问题，大质量的元器件比如环形电感、大容量电解电容都额外增加了点胶固定的位置预留，过炉后点胶加固，能承受车载场景下的长期振动冲击，不会出现元器件引脚脱焊的问题。板上的走线宽度也做了针对性匹配，功率回路的走线宽度达到3mm，能承受大电流输出时的载流需求，不会因为走线过窄出现线路发热的问题，信号回路的走线做了包地处理，减少外界电磁干扰对音频信号的影响。在实际装机适配时，这款板可以直接适配绝大多数4声道车载影音改装的安装需求，不需要额外做结构修改，配套的散热片尺寸刚好能卡在常规通用功放壳体的散热卡槽内，装配时只需要将板对准壳体的安装柱锁上螺丝，接好对应的输入输出线即可完成组装，不需要额外做结构调整。对于桌面音响DIY场景，这个板型尺寸也能适配市面上常见的小型铝合金功放壳体，板上的指示灯位置刚好对应壳体的指示灯开孔位，组装后指示灯能正常透出工作状态，不需要额外调整开孔位置。
