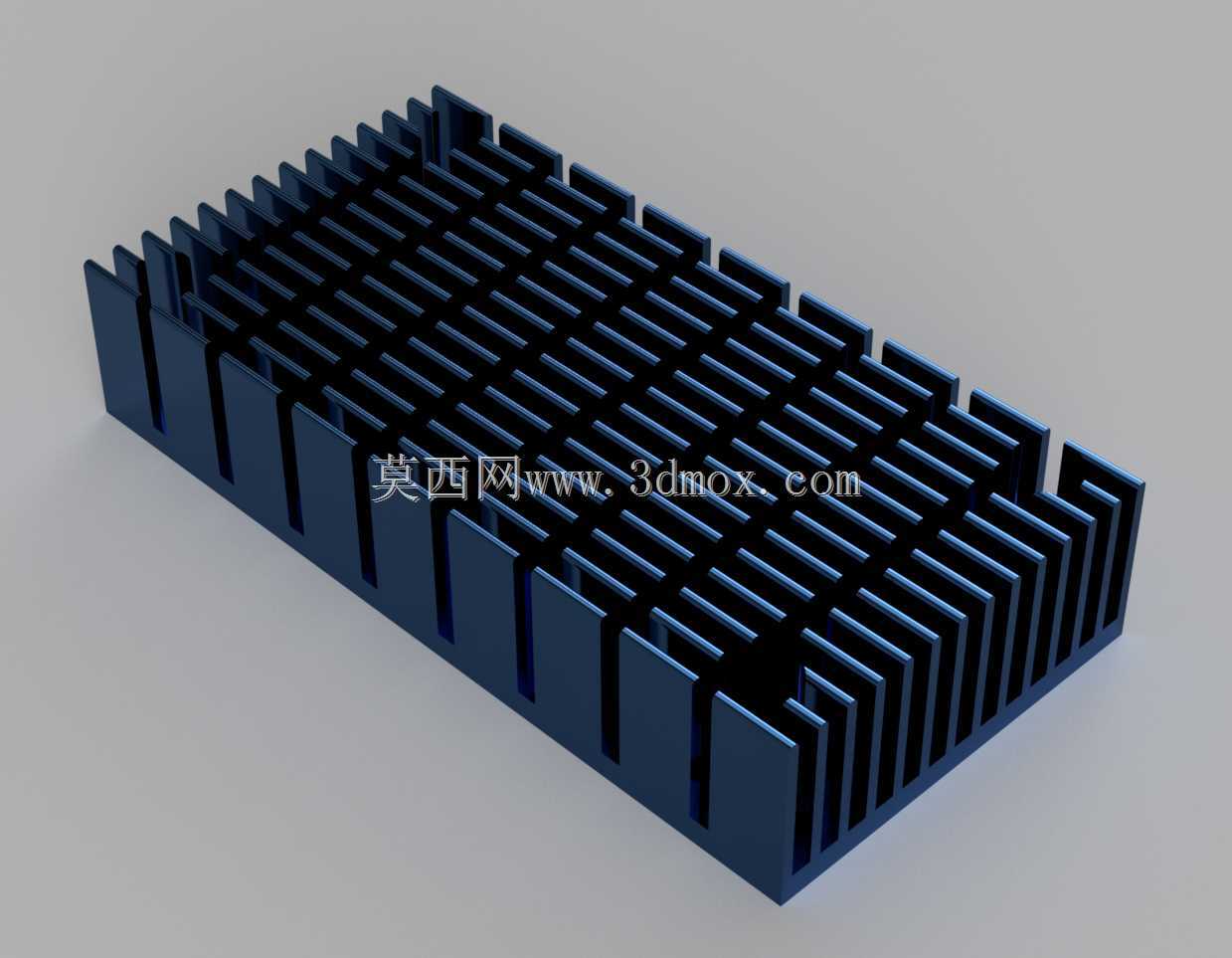

100×50×20规格铝制插片式散热构件

　　在中小功率电子设备的热管理设计环节，这类铝制散热构件是应用频次极高的被动散热方案，不需要额外搭配风冷驱动结构，依靠自身铝合金材质的高导热特性，搭配密集鳍片拓展的换热面积，就能完成发热器件与周边空气的热交换，把功率器件工作时产生的累积热量持续传导散发，避免器件结温超过阈值引发性能衰减、寿命缩短甚至热击穿失效。日常选型中，这类尺寸的散热件常被用在工业控制板卡的功率模块、小功率音频放大电路、嵌入式工控主机的核心发热单元、LED驱动电源模块等场景，安装位置通常紧贴发热器件的金属散热面，中间涂覆导热硅脂或者垫装导热硅胶片填充微观间隙，降低接触热阻，保证热量传导路径顺畅。

　　从结构设计逻辑来看，这款散热构件采用一体化挤压成型的铝基材加工思路，基底部分为实心平整铝块，厚度经过热阻核算，既保证足够的热量横向扩散能力，让发热面传来的热量能快速铺满整个基底平面，再均匀传导到每一片直立鳍片上，又不会因为基底过厚造成不必要的材料浪费与整体重量增加。鳍片采用等间距平行排布的设计，鳍片厚度、间距的参数经过热仿真优化，在自然对流的工况下，鳍片之间的空气流道不会因为间距过小产生气流阻滞，也不会因为间距过大浪费可利用的换热面积，直立的鳍片方向适配自然对流的空气流向，热空气上升过程中可以顺着鳍片间隙顺畅流出，带走鳍片表面的热量，形成持续的自然对流循环。

　　外形尺寸上，这款散热件的长宽高边界为100mm、50mm、20mm，属于紧凑型散热构件，安装边界非常清晰，基底的安装面平面度控制在合理公差范围内，保证和发热器件表面的贴合度，安装时可以根据实际场景选择背胶粘贴、卡扣固定或者螺丝锁付的方式，不需要对周边结构做大规模改动，适配性很强。鳍片的高度统一为20mm减去基底厚度，所有鳍片的顶端保持在同一平面，不会出现高低差影响周边器件布局，鳍片的边缘做了钝化处理，避免安装过程中划伤操作人员或者周边线路绝缘层。

　　在实际工程应用中，这类散热件的选型不需要复杂的定制开模流程，标准尺寸规格可以覆盖多数中小功率发热场景的散热需求，设计人员在做结构堆叠时，可以直接把该尺寸的散热模型导入装配体，预留对应的安装空间，核算散热能力是否匹配器件的热耗散功率，大幅缩短热管理部分的设计周期。相比带风扇的主动散热方案，这种纯被动的铝制散热构件没有运动部件，不存在风扇轴承磨损、积灰停转的故障点，长期运行的可靠性更高，工作过程中没有额外噪音，很适合用在对噪音控制有要求、长期连续运行的工控类设备里。材质上选用的铝合金兼顾导热性能与加工性能，挤压成型后只需要做简单的表面氧化处理，就能提升表面的抗腐蚀能力，同时黑色氧化层还能小幅提升辐射换热效率，进一步强化整体散热表现，氧化层的厚度控制在合理范围，不会因为氧化层过厚增加额外的热阻，影响热量从鳍片基材到空气的传导效率。

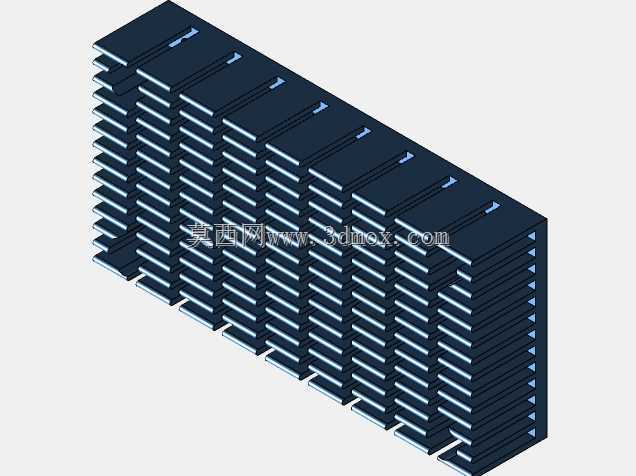

　　从建模细节来看，这款模型还原了真实散热件的所有结构特征，基底与鳍片的衔接处做了符合挤压工艺的圆角过渡，没有尖锐的直角结构，既符合实际加工的工艺要求，也能避免应力集中的问题，鳍片的壁厚均匀一致，符合铝挤压成型的工艺公差要求，不会出现壁厚突变导致的加工缺陷。模型的安装面预留了通用的安装孔位特征，设计人员可以根据实际安装需求调整孔位大小与位置，快速适配不同的安装场景，不需要从零开始搭建散热结构模型，能有效提升结构设计阶段的工作效率，在做热仿真分析时，也可以直接基于该模型赋予铝合金材质参数，设置对应的对流、辐射边界条件，快速得到散热性能的仿真结果，验证选型是否合理。
