休闲娱乐场地用装配式卡丁车结构设计

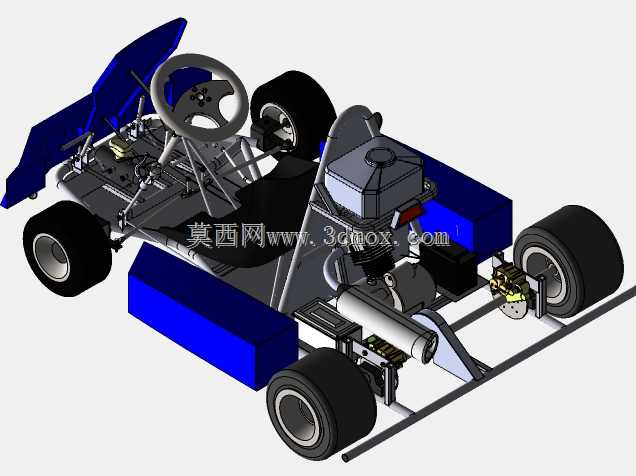

　　这套装配式卡丁车的三维结构，主要面向商业游乐场地、青少年驾驶体验营、户外休闲运动场景的落地使用，区别于专业竞速类卡丁车的极致轻量化与高性能取向，该结构更侧重装配便捷性、维护便利性与使用安全性，适配非专业赛道的硬化铺装场地使用，可满足日常高频次的载客运营需求。从整体结构布局来看，整车采用外露管式车架作为核心承载基体，车架管材选用冷拔无缝钢管弯折焊接成型，各安装点位预留标准化连接孔位，转向立柱、座椅安装支架、动力单元固定座、悬架连接耳片均为预制模块化组件，装配时无需现场焊接，仅通过标准紧固件即可完成整车拼合，大幅降低场地运维方的组装与后期更换配件的难度。行走机构部分，四个车轮采用等宽轮距布局，前轮转向节通过球头拉杆与转向机连接，

　　转向盘直接固定在转向立柱顶端，转向传动比设置偏向低速操控的轻便性，适配场地内低速绕行的使用需求，无需过大的转向力度即可完成大角度转弯，降低普通游客的操作门槛；后轮作为驱动轮，与动力输出端直接连接，传动路径短，动力损耗小，同时后轮配套的制动组件采用盘式制动结构，制动卡钳安装在后桥固定支架上，制动踏板通过刚性拉杆与制动总泵连接，踩下踏板时可同步对两个后轮施加制动力，制动响应直接，避免了软轴传动的滞后问题，保障场地运营时的制动安全性。动力单元布置在座椅后侧的车架中部位置，重心靠近整车几何中心，可避免急加速或制动时的重心过度偏移，动力单元外围设置有独立的防护壳体，既可以阻隔运转时的高温部件与驾乘人员直接接触，

　　也能防止场地内的杂物卷入运转部件，降低故障概率。车身覆盖件采用分段式模块化设计，两侧的蓝色防护护板、前部导流结构、后部尾翼均为独立安装件，通过卡扣与螺栓固定在车架对应的安装座上，发生碰撞损坏时可单独更换对应护板，无需整体更换覆盖件，大幅降低运维成本。座椅采用凹陷式成型结构，直接固定在车架中部的安装横梁上，乘坐位置的高度设置兼顾不同身高驾乘人员的视野，座椅周边预留有安全带安装孔位，可根据运营需求加装多点式安全带，进一步提升使用安全性。从安装边界尺寸来看，整车长度控制在1.8米左右，宽度控制在1.2米以内，高度不超过1.1米，转弯半径小于3米，可适配宽度4米以上的多弯道场地布局，单车道即可满足会车与转弯需求，

　　场地规划时无需预留过大的通行空间。车架底部的离地间隙设置为100毫米，既可以避免场地内微小凸起剐蹭车架底部，也不会因为离地间隙过大导致整车重心升高，提升过弯时的侧倾稳定性。各管线的布置均沿车架管材走向排布，通过管卡固定在车架内侧，避免外露剐蹭，油门、制动、转向的传动部件均设置有防尘护套，减少场地灰尘进入运动副造成的磨损，延长部件的维护周期。在结构设计的细节上，所有车架焊接位置均做了圆弧过渡处理，没有尖锐的外凸棱角，外露的紧固件端部均加装了防护帽，避免驾乘人员上下车时发生磕碰；车轮的轮毂与轮胎采用低压适配的休闲轮胎，胎面花纹偏向铺装路面的抓地力需求，胎压设置较低，可过滤场地内微小颠簸带来的震动，提升乘坐舒适度。转向系统的自由行程控制在合理区间，既不会因为旷量过大导致操控虚位明显，也不会因为间隙过小导致转向过于灵敏，普通游客初次操作即可快速适应。后桥与车架的连接位置设置有缓冲衬套，可吸收动力运转时产生的震动，减少震动直接传递到车架与座椅上，提升长时间乘坐的舒适度。整车的所有连接紧固件均采用防松设计，关键受力位置的螺栓加装防松垫片与开口销，避免高频次使用下紧固件松动造成的安全隐患，各模块化组件的安装孔位均做了公差适配设计，更换配件时无需二次扩孔或打磨，直接对位安装即可，大幅降低配件更换的技术门槛，普通场地运维人员经过简单培训即可完成日常的维护与配件更换工作。
