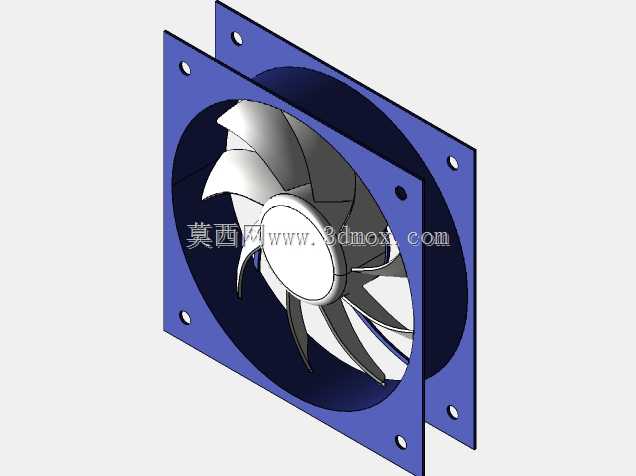

120毫米规格方形安装框架轴流散热风扇

　　在工业电控柜散热、台式PC机箱风冷、小型设备通风降温这类场景里，120mm规格的轴流风扇是应用覆盖率极高的通用风冷部件，这次建模还原的方形法兰安装款轴流风扇，完全贴合常规工控与消费电子散热场景的安装适配逻辑。从实际使用场景来看，这类风扇既可以单台安装在小型工控机箱侧板、ITX机箱排风位，也可以多台并排组成风冷墙，用在服务器机柜、激光雕刻机腔体、小型3D打印机成型腔这类需要持续稳定通风的位置，承担热空气导出、外部冷空气导入的气流组织作用，部分对噪音控制有要求的场景，还可以搭配减震胶钉安装，抵消扇叶转动带来的微幅振动传递。

　　设计层面首先锁定的是安装边界的通用性，方形安装法兰的四个安装孔位完全遵循120mm风扇的通用安装孔距标准，孔位预留了适合M3/M4规格固定螺丝的通过间隙，法兰边框的厚度控制在常规量产产品的合理区间，既保证安装时的结构强度，不会因为螺丝锁紧力导致边框变形，也不会占用过多的安装纵深空间。扇框采用双层方形错位结构？不对，仔细看模型的结构，是带安装法兰的一体式扇框，中间的风筒部分做了圆弧过渡导风结构，避免气流在框体内部形成紊流损耗，扇叶采用七片后掠式曲面设计，这种叶型的优势是在相同转速下能获得更高的风量输出，同时切割气流的噪音更低，不会出现直叶扇那种高频风切噪音，叶根位置和轮毂做了平滑过渡，减少应力集中的同时，也能避免叶根位置积灰影响动平衡。轮毂部分做了圆弧收边，中心预留了电机安装的轴位空间，完全匹配常规直流无刷电机的安装尺寸，建模时特意还原了扇叶和扇框之间的均匀间隙，这个间隙控制在量产产品的合理公差范围内，既不会因为间隙过小导致扇叶转动时蹭到框壁，也不会因为间隙过大产生回流漏风，降低风冷效率。

　　从安装适配的角度来说，这个尺寸的风扇安装纵深适配绝大多数常规设备的安装位，不管是机箱上的120mm风扇位，还是水冷排的固定位，或者是通风过滤网组的配套安装位，都能直接适配，不需要额外做转接件。扇框的安装面做了平面度处理，安装时可以和安装面紧密贴合，避免缝隙漏风，四个角的安装孔做了沉位设计？不对，看模型的孔位是直通孔，适合从正面穿螺丝固定，也支持从背面用胶钉拉铆固定，适配不同的安装固定方式。实际选型时，这类风扇的供电规格通常覆盖12V、24V直流，也有220V交流的版本，模型本身还原的是机械结构部分，不管搭配哪种供电规格的电机，结构尺寸都能通用。

　　建模过程中，扇叶的曲面是重点还原部分，每一片扇叶的安装角从叶根到叶尖做了渐变处理，叶根位置安装角更大，保证靠近轮毂位置的气流也能被有效驱动，叶尖位置安装角稍小，降低叶尖的线速度带来的风噪，同时叶尖做了小幅度的上翘处理，抑制叶尖涡的产生，进一步提升气动效率。扇框的导风圈部分做了向内的圆弧收口，让气流进入扇叶区域前就形成规整的轴向流，减少气流的径向流动损耗，提升实际出风的集中性。很多新手建模时容易忽略扇叶和轮毂的过渡圆角，这个模型里特意做了R角过渡，不仅是外观更贴近量产实物，从结构强度上来说，这个圆角能大幅降低扇叶高速转动时叶根位置的应力集中，避免长期转动出现叶根断裂的问题，也符合注塑量产的工艺要求，不会出现注塑时的应力痕缺陷。

　　在设备集成的场景里，这类风扇通常会搭配防尘网使用，模型的法兰边框尺寸刚好适配常规120mm规格的防尘网、调速器、减震胶条这些周边配件，不需要额外修改尺寸。如果是用在高防尘要求的场景，还可以在进风侧搭配过滤棉安装框，法兰上的孔位也能直接兼容固定。对于结构设计从业者来说，这个模型可以直接套用在设备散热系统的装配里，不需要重新绘制风扇的占位模型，安装孔位、外形尺寸、纵深空间都和实物一致，能直接用来做干涉检查，确认安装后和周边PCB板、线材、结构件的安全距离，避免实际生产组装时出现空间不足的问题。

　　从气动设计的逻辑来说，七叶结构相比常见的九叶、五叶结构，在风量和噪音之间做了更好的平衡，五叶扇通常风量更大但风噪偏高，适合对噪音不敏感的高散热需求场景，九叶扇噪音更低但同转速下风量稍弱，七叶的配置刚好兼顾家用PC、普通工控设备这类既需要足够散热能力，又对运行噪音有一定要求的场景，也是目前市售120mm风扇里最主流的叶数配置。扇框的方形结构相比圆形结构，安装固定的便利性更高，不需要额外的安装支架，直接通过四个角的孔位就能固定在平面安装位上，空间利用率也更高，方形外框可以紧密贴合设备的钣金或者塑料壳体，不会留下多余的缝隙。
