EC355规格插接式离心散热风机结构

　　这款EC插接式风机主要面向机柜散热、工业设备通风、机床电控舱冷却这类场景设计，在实际产线应用里，这类风机常被安装在电控柜侧板、设备散热风道入口位置，用来带走伺服驱动器、变压器、功率模块工作时产生的积热，避免舱内温度过高触发元器件过热保护，甚至出现电容鼓包、芯片降频这类故障。和传统AC轴流风机不同，EC插接式结构的风机在安装维护时不需要复杂的接线工序，插接端子可以直接对接设备预留的供电接口，现场更换时能大幅缩短停机时间，对于需要连续运转的自动化产线设备来说，这类快装结构的维护优势非常明显。

　　从结构设计来看，这款风机采用后向离心式风轮结构，相比同尺寸轴流风机能提供更高的风压，在带有防尘滤网、通风路径弯折的机柜场景里，不会因为风阻增大出现风量骤降的问题。风机主体的安装法兰采用方形钣金结构，四个角预留了固定安装孔，安装时可以直接通过螺栓固定在机柜预设的开孔上，法兰和柜体接触的位置可以加装密封胶条，避免漏风影响散热效率。风机的电机部分集成在风轮中心的腔体里，EC驱动模块直接内置在电机后端的防护壳内，不需要额外外置驱动器，减少了外部接线的数量，也降低了驱动器单独安装占用的舱内空间。

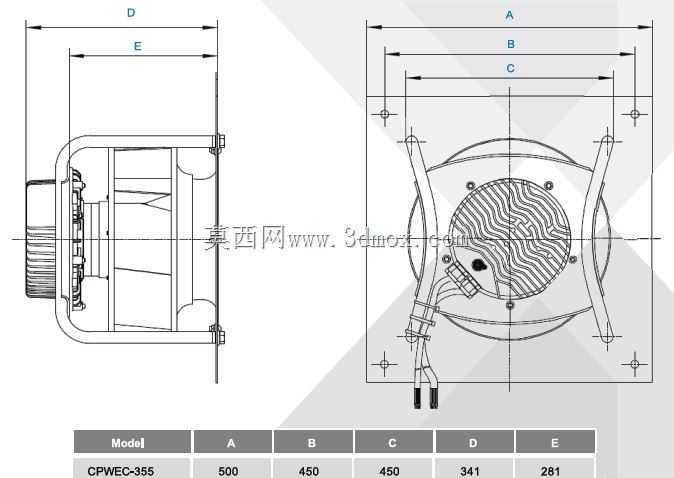

　　出线部分采用带防护套的插接线缆，线缆从电机侧端引出，走线时可以顺着法兰边缘的固定卡位排布，避免线缆干涉风轮运转，也能防止设备震动时线缆被风轮剐蹭破损。风轮采用轻质工程塑料材质，做了动平衡校准，高速运转时的震动量控制在较低范围，不会因为长期震动导致安装螺栓松动，也能降低运转时的结构传声噪音，适合安装在车间内有人值守的设备上。从安装边界来看，这款355规格的风机，方形法兰的边长适配标准机柜的通用散热开孔尺寸，安装时不需要对柜体做额外的扩孔或者切割改造，替换原有同规格风机时可以直接适配安装孔位，风轮的轴向突出尺寸控制在合理范围，不会突出到柜体内部占用元器件安装空间，也不会在柜体外侧突出过多影响设备外围的通道排布。

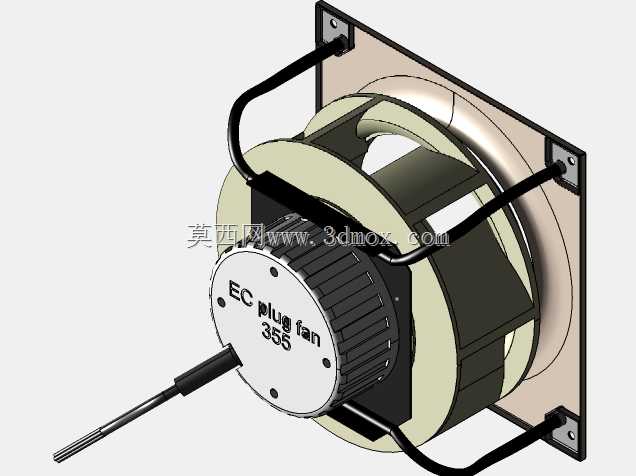

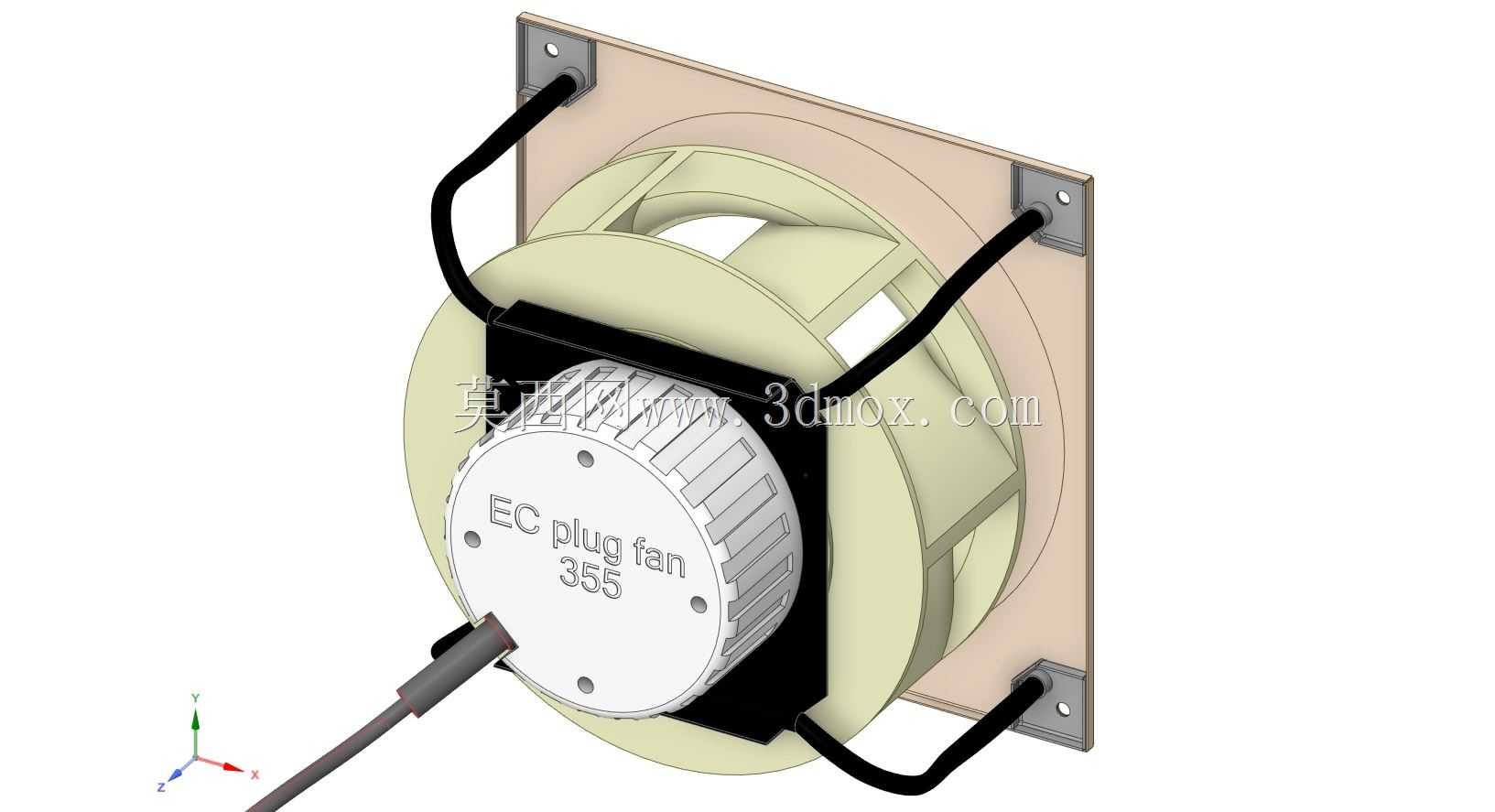

　　在功能设计上，这类EC风机支持宽电压输入，能适配不同厂区的供电电压波动场景，不会因为厂区电压不稳出现转速异常或者启动失败的问题，部分同结构产品还支持调速信号输入，可以根据舱内温度实时调整风机转速，在散热需求较低的时候降低转速，减少能耗和运转噪音。风机的进出风方向做了导流优化，进风侧的防护网罩（选配）可以阻挡大尺寸杂物进入风轮，避免杂物打坏风轮叶片，出风侧的气流顺着风道方向均匀扩散，不会出现局部风速过高导致的气流紊流，提升整体散热的均匀性。在实际选型时，需要核对安装孔位的中心距、风机整体的轴向厚度，确保安装后柜门可以正常闭合，同时要确认供电接口的针脚定义和设备端的接口匹配，避免插接后出现供电相序错误。建模时对风轮的叶片曲面做了还原，能直观看到叶片的倾斜角度和导流结构，法兰的安装孔位置、插接端子的出线方向都做了准确还原，在做设备整体布局时，可以直接导入模型做干涉检查，提前排查安装时可能出现的结构冲突，比如线缆和柜内线槽的干涉、风机和风道挡板的间隙不足这类问题，减少实际加工装配时的整改工作量。
