风洞测试用三叶轴流风机结构设计方案

　　在风洞试验系统的气流循环回路中，轴流风机是核心的动力供给单元，直接决定试验段的气流均匀性、流速稳定性以及湍流度控制水平，这款针对风洞应用场景开发的三叶轴流结构，从气动选型到结构匹配都完全围绕风洞测试的严苛工况展开。不同于常规通风换气用轴流风机，风洞配套风机需要在长时间连续运行中保持输出气流的参数一致性，不能出现周期性的流速脉动，否则会直接干扰试验件的气动数据采集精度，因此在翼型选型阶段就放弃了常规风机常用的薄板冲压叶片方案，选用NACA6512翼型作为叶片的基础气动型面，该翼型在宽雷诺数区间内都具备稳定的升阻比特性，在设计攻角范围内不会出现明显的气流分离，能够有效降低叶片尾迹的湍流强度，匹配风洞对气流品质的要求。

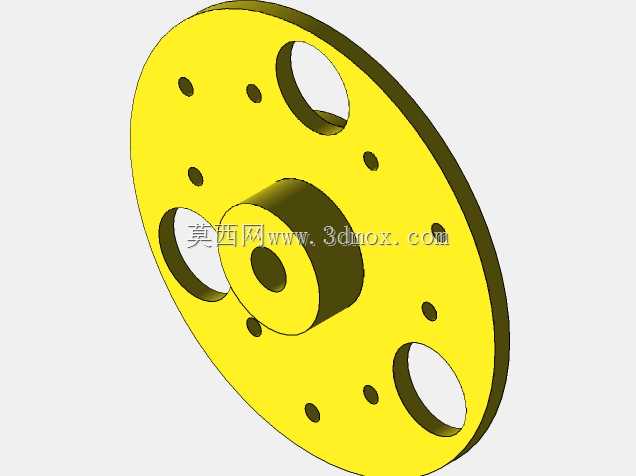

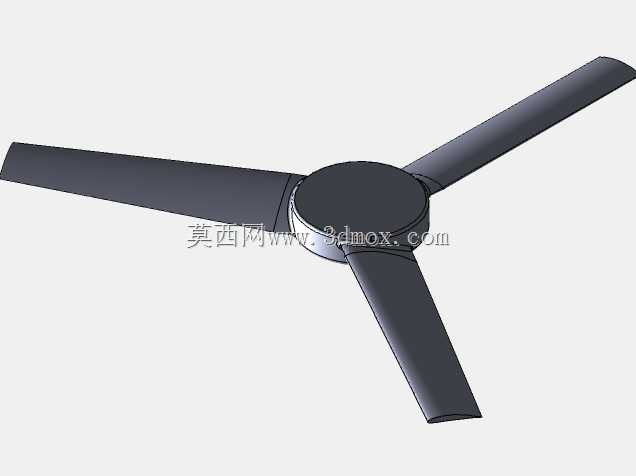

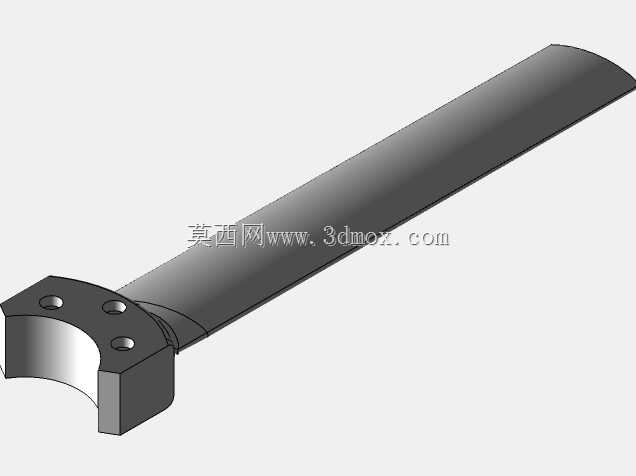

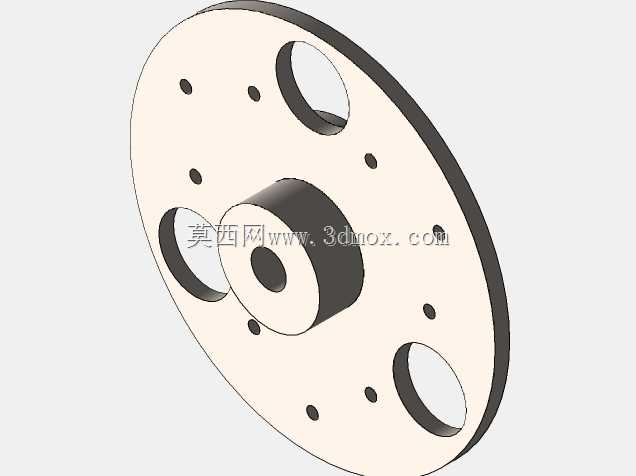

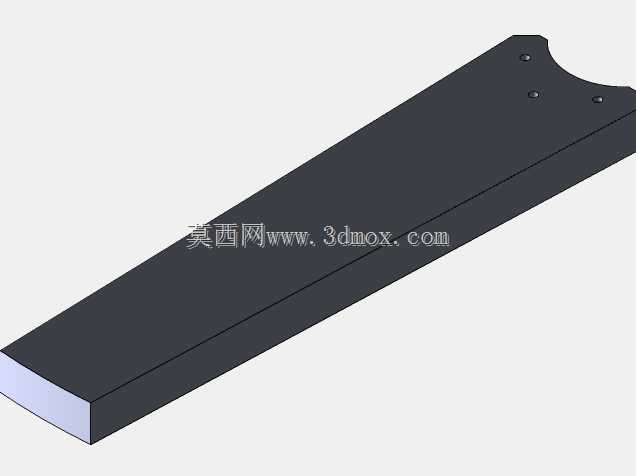

　　叶片的结构设计上，采用等强度变截面的构型思路，从叶根到叶尖的弦长、安装角按照环量分布规律逐段调整，避免叶尖部位出现过大的涡流损失，同时考虑到原型验证阶段的加工便利性，叶片主体采用硬质红木材料加工，这类材料经过干燥定型后具备足够的结构刚度，且密度远低于金属材料，能够降低叶轮旋转时的转动惯量，减少驱动端的启动负载，也方便在试验阶段快速调整叶片安装角进行气动参数匹配。轮毂部分则采用合金钢材料加工，作为整个叶轮的承载核心，需要承受叶片旋转时产生的离心载荷、气动弯矩以及运行中的振动载荷，合金钢的高强度特性能够保证轮毂在长期运行中不会出现形变，避免叶片定位精度下降导致的气动性能偏移，轮毂与叶片的连接部位设计了定位止口与压紧结构，能够保证每个叶片的安装角偏差控制在极小范围内，避免因叶片安装不对称引发的叶轮动平衡问题。

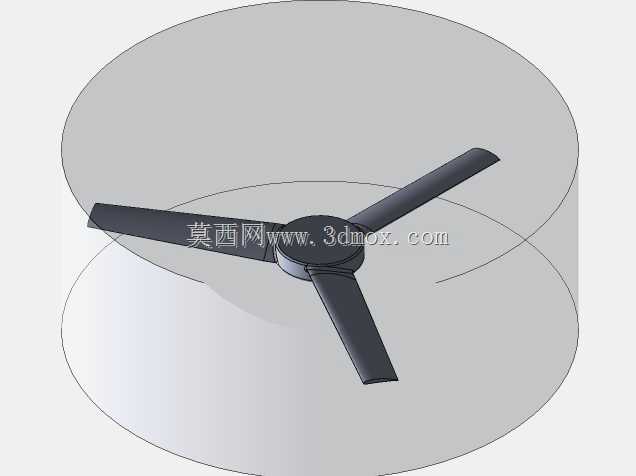

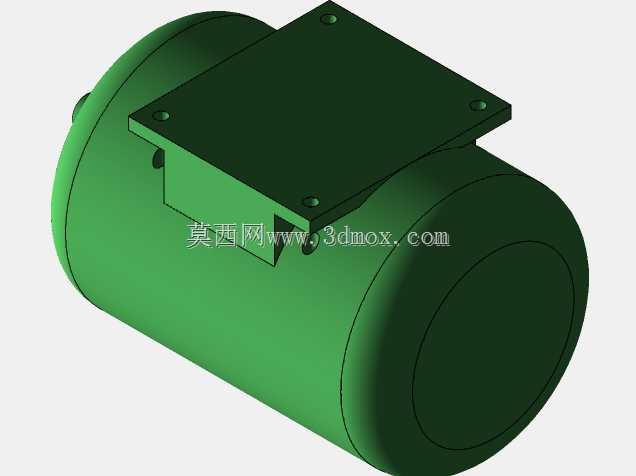

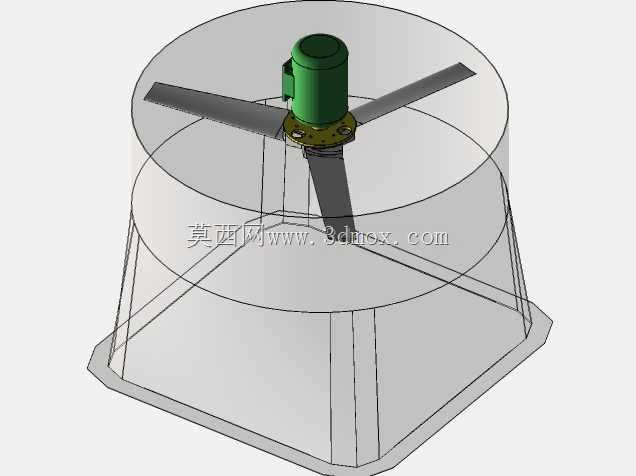

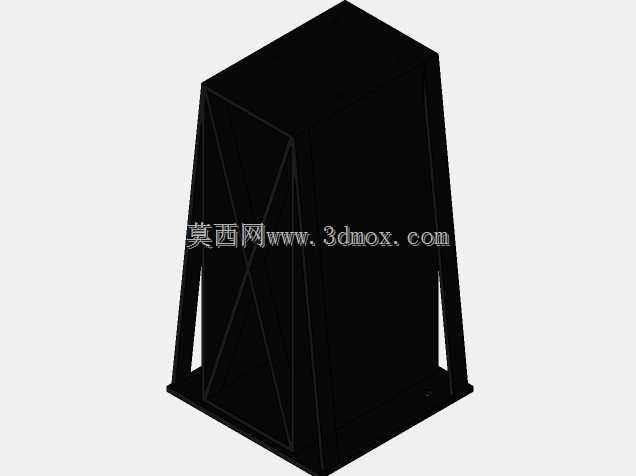

　　从安装边界来看，这款轴流风机的叶轮径向尺寸需要匹配风洞回路的洞体截面尺寸，安装时需要保证叶轮旋转平面与洞体轴线完全垂直，叶尖与洞体内壁的间隙控制在合理区间，间隙过大会导致叶尖泄漏流增大，降低风机的运行效率，间隙过小则容易因为运行振动出现叶尖刮蹭洞壁的问题。叶轮与驱动轴的连接采用锥面配合加键传动的结构，能够传递足够的扭矩，同时方便拆装调整，驱动端的支撑结构需要具备足够的刚度，避免叶轮运行时出现径向跳动，影响气流输出的稳定性。

　　在实际功能层面，这款风机主要用于风洞回路内的气流驱动，能够为试验段提供稳定可控的流速环境，覆盖从低速到亚音速区间的测试需求，三叶的叶轮构型相比多叶方案具备更低的气动噪声，叶片通过频率对应的脉动能量更低，能够减少对风洞测试段声学测量的干扰。设计过程中需要同步完成叶轮的动平衡校核，在额定转速下将剩余不平衡量控制在标准允许范围内，避免运行时产生过大的振动传递到洞体结构，影响测试数据的准确性。同时针对叶片与轮毂的连接部位，需要做疲劳强度校核，确保在长期交变载荷作用下连接结构不会出现松动或者断裂，保障风洞系统的连续运行可靠性。

　　不同于工业场景下的通风风机，风洞用轴流风机的性能曲线需要更平缓的工作区间，在系统阻力出现小幅波动时，能够保持输出流速的相对稳定，因此在叶片型线设计时特意优化了失速边界，让风机的稳定工作区间更宽，能够适应不同试验件安装后带来的系统阻力变化，不需要频繁调整风机转速就能维持试验段的流速稳定。叶片的表面加工粗糙度也有明确要求，过高的粗糙度会破坏翼型表面的附面层结构，增大阻力损失，因此木质叶片加工完成后需要做表面打磨与涂层处理，保证型面精度与表面光滑度，降低附面层的摩擦损失。
