电动三轮客运人力车结构设计

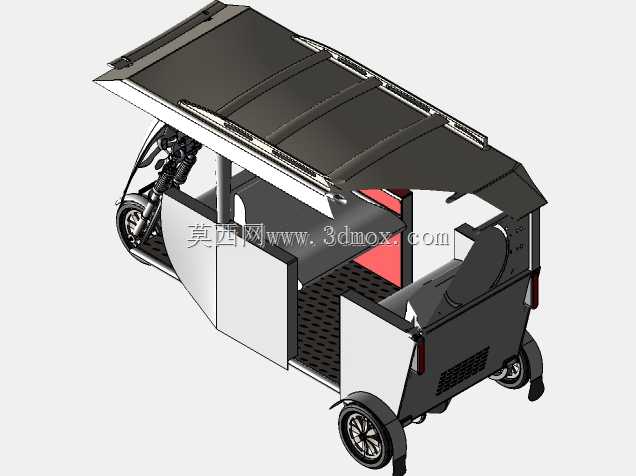

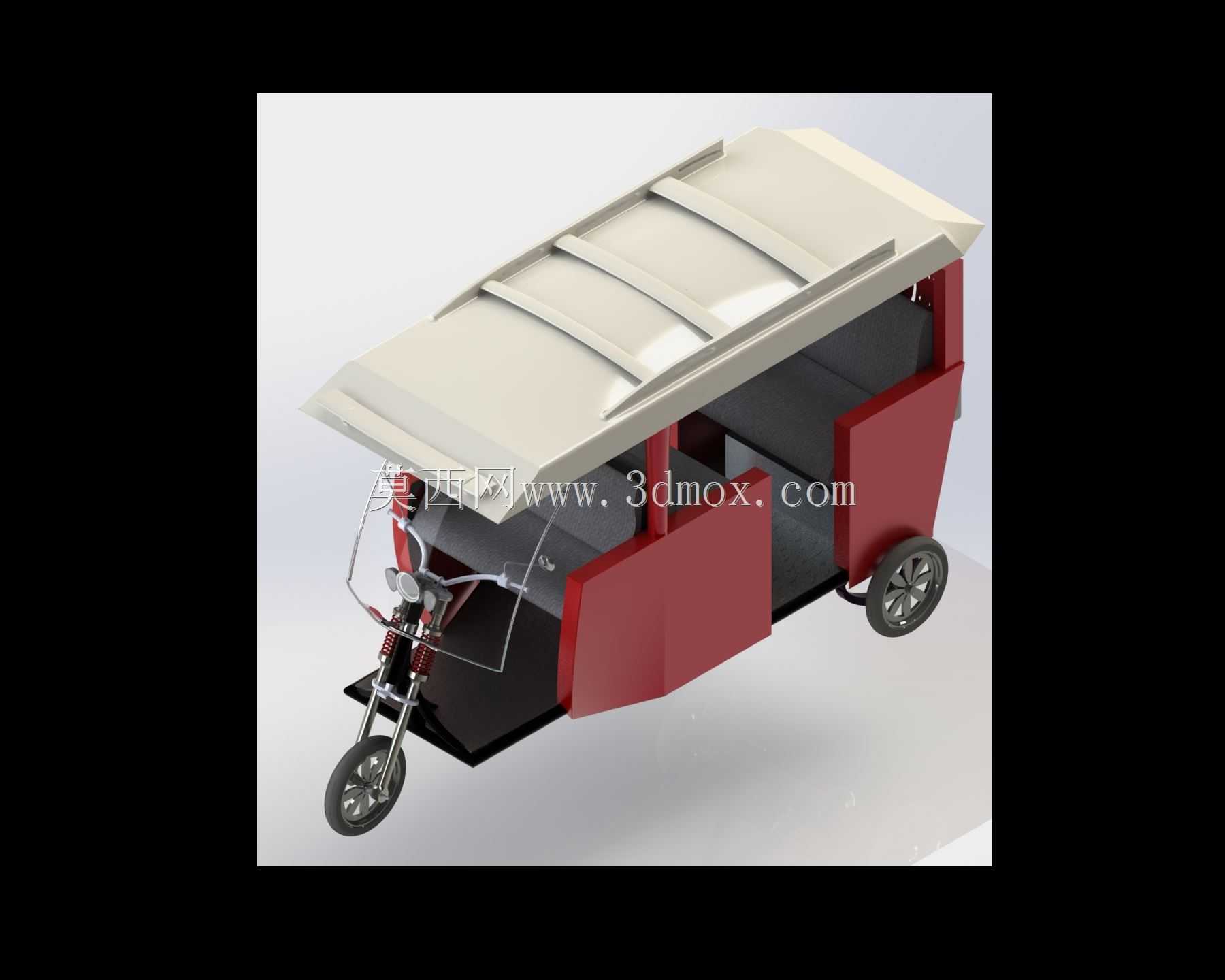

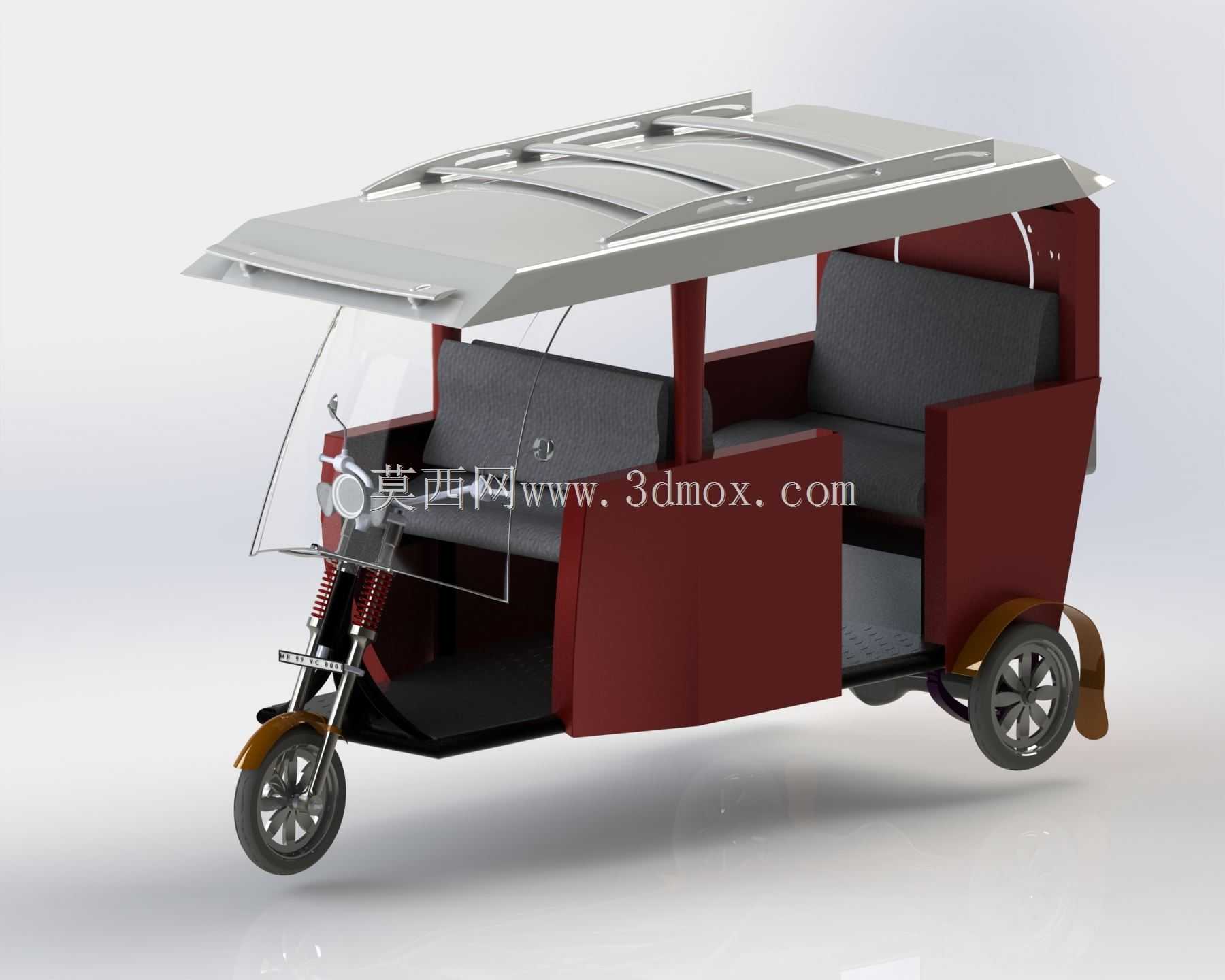

　　这款电动三轮客运车辆的设计，核心瞄准短途接驳、社区代步、景区观光这类低速载客场景，区别于货运三轮的重载取向，整体结构围绕2-3人舒适乘坐的需求搭建，没有冗余的重载冗余设计，所有结构件的选型都匹配低速、轻载、高频启停的使用工况。先从底盘部分说起，底盘采用框架式焊接结构，主梁选用矩形钢管弯折拼焊，前后段做了应力释放的圆弧过渡，避免直角焊缝处的应力集中，底盘的安装边界完全适配10寸前轮与两个12寸后轮的轮距设定，前轮轮距控制在780mm，后轮轮距820mm，整车轴距设定为1650mm，这个尺寸既能保证转弯半径控制在2.8米以内，适配狭窄街巷的通行需求，也能避免轴距过短导致的高速行驶翘头风险，底盘离地间隙设定为140mm，

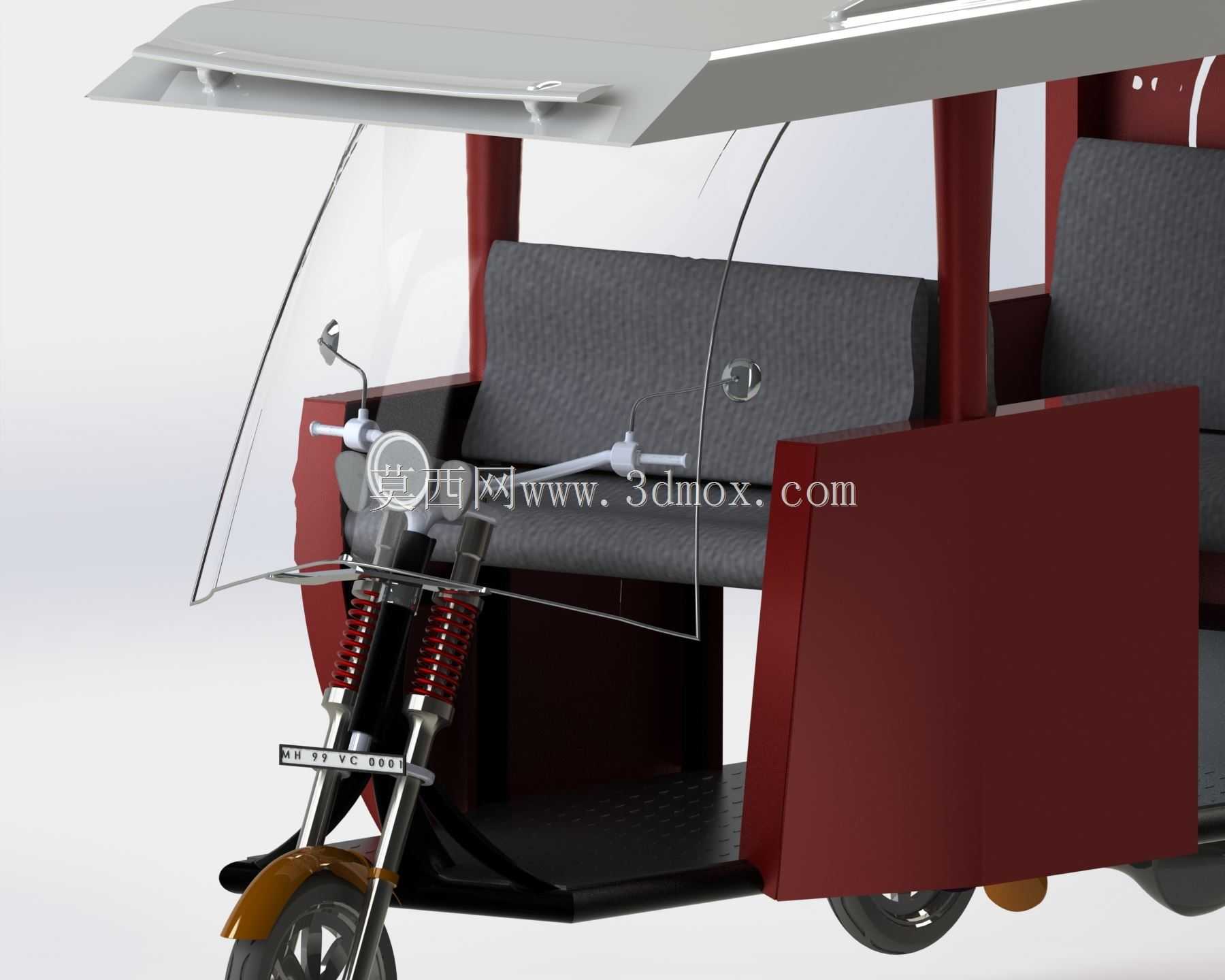

　　兼顾非铺装路面的通过性与乘客上下车的便利性，不需要过高的跨步高度。悬架部分没有采用复杂的独立悬架结构，前悬搭配两根等长的液压阻尼弹簧减震，安装角度与前轮转向主销后倾角度做了匹配，减震器上端固定在车把转向立柱的加强支架上，下端连接前轮摇臂，既可以过滤铺装路面的细碎颠簸，也能在过减速带时提供足够的缓冲行程，不会出现打底的情况；后悬采用整体式后桥搭配钢板弹簧与阻尼减震的组合，钢板弹簧的片数选定为3片，刚度匹配后排满载3人的载荷，不会出现空载时过硬、满载时压并的问题，后桥的安装位置预留了轮毂电机的安装法兰，不需要额外做转接支架，减少装配工序。转向系统采用把式转向结构，转向立柱内置推力轴承，减少转向时的摩擦阻力，转向限位块做了橡胶缓冲设计，

　　打死方向时不会出现金属碰撞的异响，转向传动比设定为1:1.2，转向手感轻盈，不需要太大的转向力就能完成大角度转向，适配低速行驶时的灵活转向需求。照明系统的布置完全覆盖日常使用场景，前大灯安装在前减震上方的支架上，照射角度做了向下5度的预设，避免对向行人炫目，同时保证前方15米的路面照明范围，前后转向灯、刹车灯集成在后围板的两侧，布线全部走底盘内部的穿线孔，避免线路外露被剐蹭损坏。车身覆盖件部分，前挡风采用弧形亚克力板材，上下边缘都做了橡胶包边，固定在前方的金属支架上，既可以阻挡行驶时的迎面风，也不会因为亚克力的脆性在轻微磕碰时碎裂伤人；顶盖采用薄玻璃钢材质，通过四根金属立柱与底盘框架连接，立柱内部做了加强筋，保证侧翻时的结构强度，

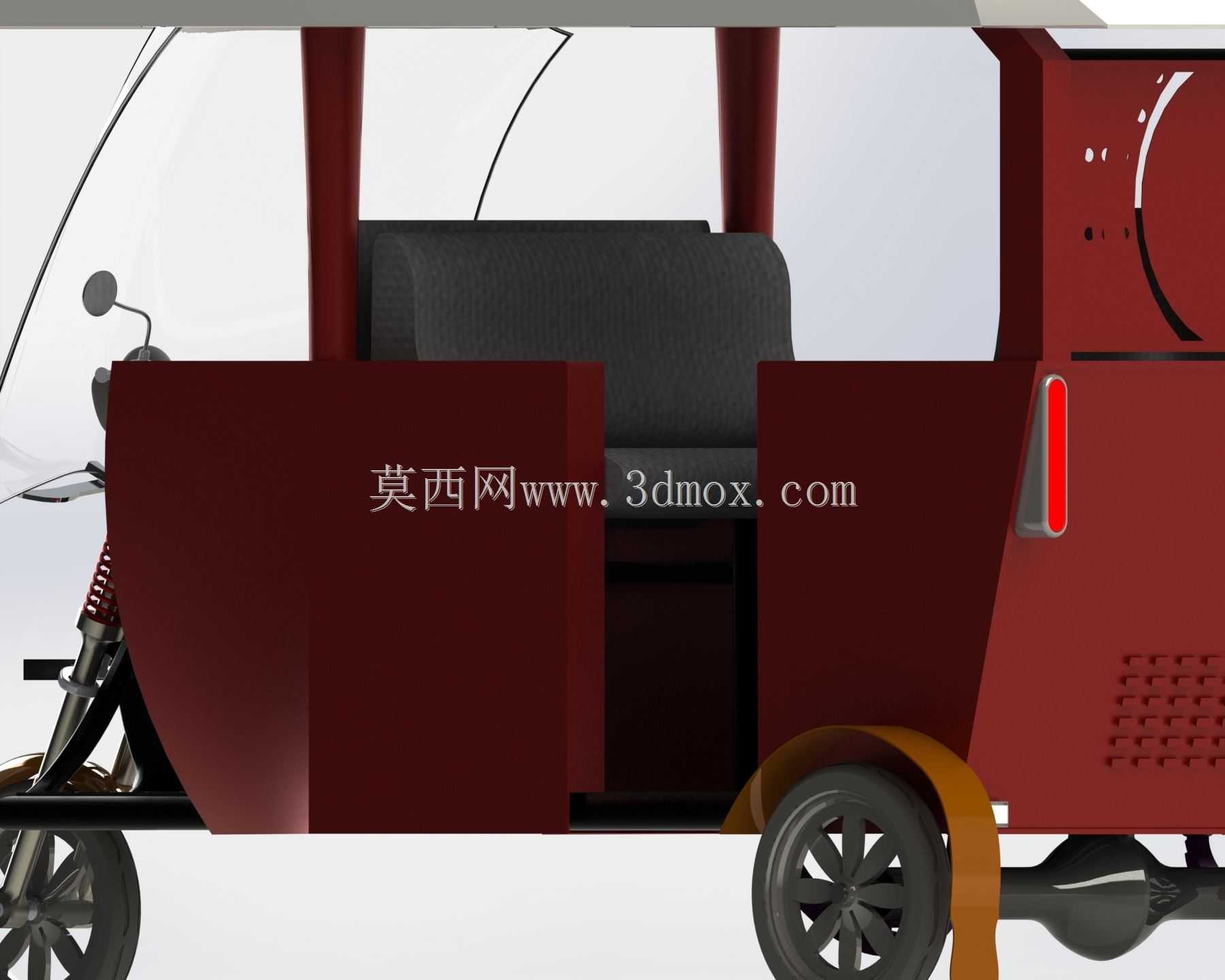

　　顶盖前檐伸出前挡风150mm，能够起到遮阳挡雨的作用；车厢两侧采用半封闭的围板结构，围板高度设定为450mm，刚好到乘坐人员的腰部位置，既可以遮挡行驶时带起的泥水，也不会影响乘客上下车的便利性；后排座椅采用高密度发泡海绵搭配仿皮面料，座椅靠背角度设定为105度，符合人体工学的倚靠角度，座椅下方预留了电池仓的安装空间，电池仓做了密封防水处理，防护等级达到IP65，雨天行驶也不会出现进水短路的问题。地板采用花纹防滑钢板，表面做了喷塑防锈处理，边缘做了翻边设计，避免积水流入底盘框架内部造成锈蚀，地板上预留了脚踏的防滑凸起，乘客放置脚时不会打滑。车轮部分，前轮采用钢制轮毂搭配真空轮胎，轮胎花纹选用通勤耐磨花纹，后轮同样采用钢制轮毂，匹配轮毂电机的安装孔位，轮胎的胎压设定为前轮2.2bar、后轮2.5bar，兼顾乘坐舒适性与承载能力。整个设计过程中，所有的安装孔位都做了同轴度校验，相邻部件的安装间隙控制在2-3mm，避免行驶过程中出现部件干涉摩擦的问题，所有焊接部位都做了打磨除锈处理，后续喷涂防锈底漆与色漆，提升整车的耐锈蚀能力，适配户外停放的使用场景。
