乘用车薄型辐条式轮毂轮胎总成结构设计

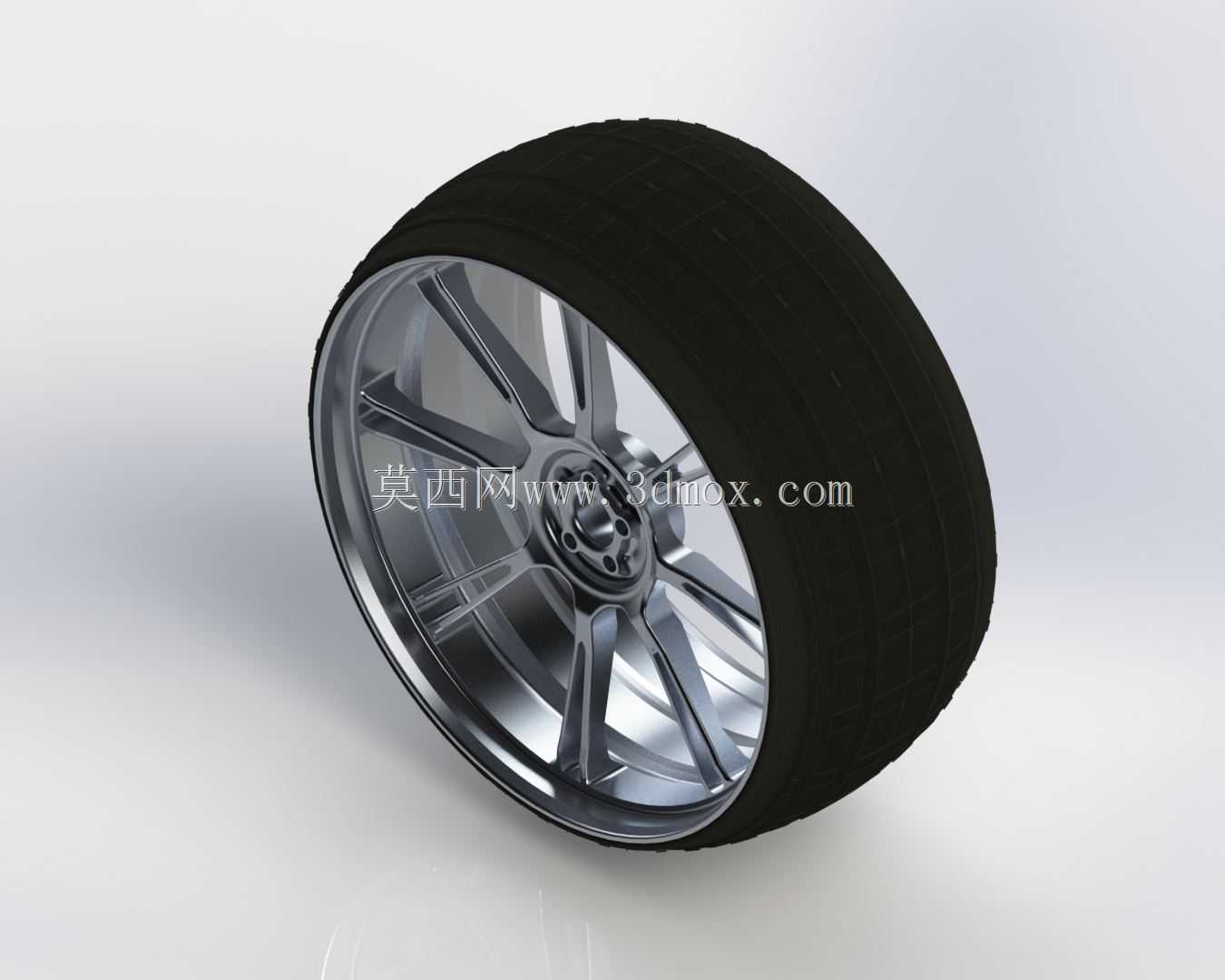

　　这款薄型车轮总成主要面向乘用车辆行走系统配套场景，可适配运动型轿车、改装乘用车的行走机构装配需求，作为车辆与地面直接接触的承载部件，承担整车重量传递、行驶过程中缓冲路面冲击、配合转向系统完成行驶方向控制的核心作用，同时薄型胎壁的设计能够降低行驶过程中胎壁形变幅度，提升铺装路面行驶时的路感反馈精度与转向响应速度，适配城市铺装道路、高速路段的高频行驶场景。从结构设计逻辑来看，该总成分为金属轮毂与橡胶轮胎两个独立可拆分部件，轮毂采用多辐条对称式布局，十根辐条沿轮毂中心安装面呈放射状均匀分布，辐条截面采用变厚度设计，靠近轮辋位置厚度收窄，靠近中心安装座位置逐步加厚，这种设计能够在保证整体结构强度的前提下，降低轮毂整体重量，

　　减少行走系统的非簧载质量，提升车辆悬架系统的响应效率。轮毂中心设置有与车轴法兰匹配的安装定位孔，周围均匀分布螺栓过孔，可直接匹配常规乘用车的五孔安装法兰规格，安装面加工有定位止口，装配时可与车轴轴头形成精准配合，避免高速行驶时出现轮毂跳动量超标的问题。轮辋部分采用深槽式结构设计，边缘设置有标准胎圈座，能够与轮胎的胎圈部位形成紧密贴合，保证充气状态下轮胎与轮辋之间的密封性能，同时轮辋边缘的凸缘结构可在轮胎充气后限制胎圈轴向位移，避免急加速、急制动工况下轮胎与轮辋发生相对滑移。轮胎部分采用低扁平比设计，胎面设置有连续的纵向排水沟槽与横向细碎花纹块，纵向沟槽可在湿滑路面行驶时快速排出胎面与路面之间的积水，降低水滑风险，

　　横向花纹块可提供充足的纵向抓地力与侧向抓地力，满足车辆加速、制动以及转向过程中的摩擦力需求。胎体内部设置有多层帘布层与带束层结构，可承受行驶过程中来自路面的径向冲击与侧向载荷，胎圈部位内置高强度钢丝圈，保证胎圈与轮辋配合位置的刚性，避免装配后出现漏气问题。从安装边界尺寸来看，该薄型车轮的轮辋直径适配大尺寸乘用车安装需求，轮胎断面宽度匹配常规运动型乘用车的轮拱空间，安装后轮胎外侧与轮拱内衬、悬架摆臂之间预留有足够的跳动间隙，可满足悬架全行程压缩、拉伸过程中不会发生运动干涉，中心安装孔的孔径、螺栓孔分布圆直径均参照主流乘用车的安装标准设计，可直接替换同规格的原厂车轮部件，无需额外加工转接法兰。在建模过程中，

　　轮毂部分的辐条曲面采用连续G2曲率过渡，避免应力集中问题，所有安装孔位、配合面均按照机械加工公差要求预留合理的装配间隙，轮胎部分的胎面花纹、胎壁弧度均参照实际轮胎的成型工艺特征构建，可直接用于行走系统的装配干涉校验、运动仿真分析，也可作为车辆外观展示、改装方案验证的三维参考模型。实际工程应用中，这类薄型车轮在装配时需要匹配对应扁平比的专用轮胎，安装过程中需保证螺栓按照对角顺序分次拧紧，达到规定的预紧力矩，避免轮毂安装面受力不均导致高速行驶抖动；日常使用中需定期检查胎面磨损情况、轮胎气压，保证胎面与地面的接触面积处于设计范围内，避免偏磨、爆胎等问题出现。相较于常规厚壁轮胎的车轮结构，这款薄型车轮的胎壁刚性更高，在车辆过弯时侧倾幅度更小，能够给驾驶者提供更清晰的路面反馈，但相对的缓冲性能会有所下降，更适合在铺装条件较好的城市道路、高速路段使用，在非铺装路面行驶时需要注意控制车速，避免硬物冲击胎壁导致鼓包、破损。
