机床加工用多孔定位工装夹具结构

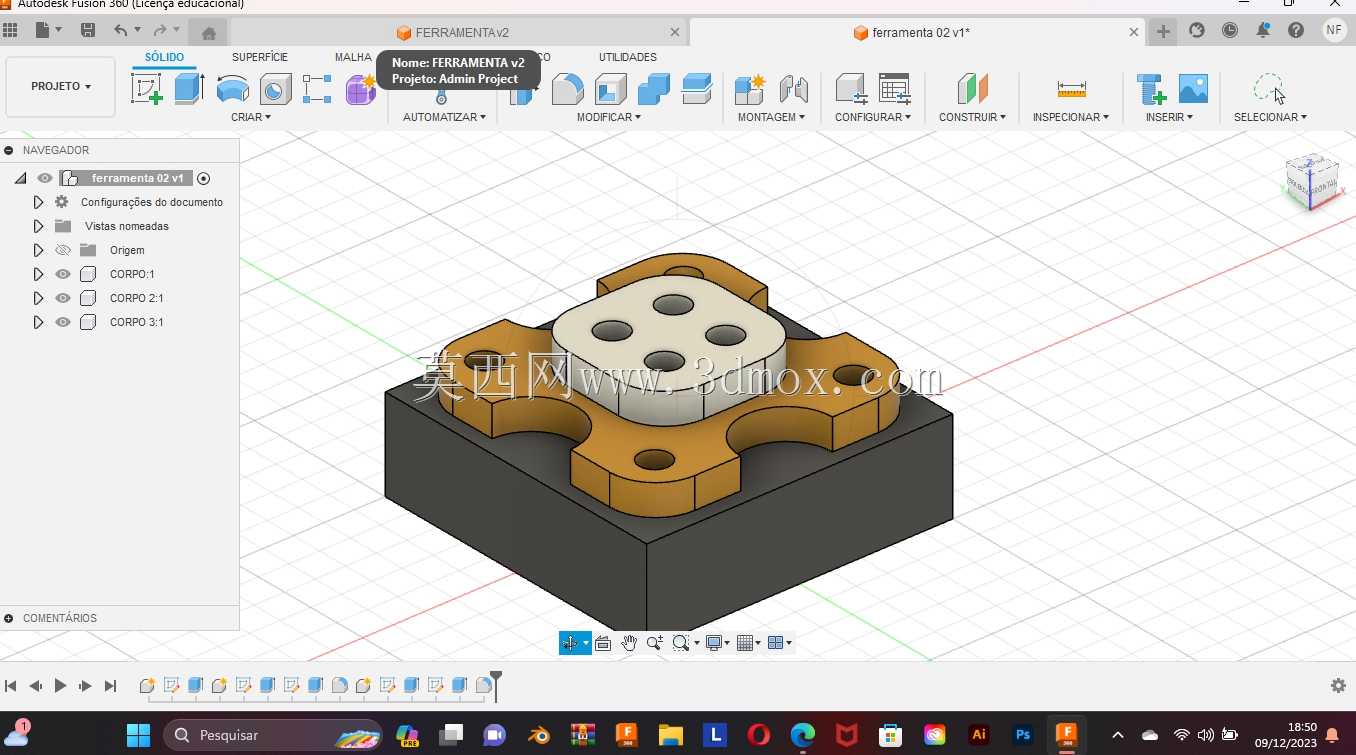

　　在常规金属切削加工场景中，这类叠层式定位工装常被布置在CA6140系列普通车床的中拖板工位，或是小型数控铣的工作台T型槽基准面之上，承担小型异形工件的快速装夹定位作用，替代传统台虎钳的多点夹持方案，减少薄壁类零件装夹变形的概率。从结构分层来看，下层为实心方块基座，采用45号钢调质处理，底面做平面磨加工，平面度控制在0.02mm以内，可直接贴合机床工作台基准面，基座四周无突出结构，安装时可根据加工工位需求灵活调整摆放角度，不会和周边的刀架、冷却管路产生运动干涉。上层的铜合金定位板采用H62黄铜材质，避免装夹时刮伤铝合金、紫铜类软质工件的加工表面，定位板上分布的四个沉头安装孔，可通过内六角螺丝直接与下层钢质基座锁紧，

　　沉孔深度设计刚好覆盖螺丝头部，安装后螺丝端面不高出定位板上表面，保证工件放置时的平面贴合度。定位板中心区域的四个通孔为定位销安装位，可根据待加工工件的孔位特征选配不同直径的圆柱销，实现工件的快速换装定位，四个角位的U型开口槽为压紧位，可搭配快速夹钳或压板组件，从侧面对工件施加压紧力，相比顶部压紧的方案，能完全避让刀具的走刀路径，无需在加工路径中设置抬刀避空点，有效缩短单件加工的走刀时长。设计阶段优先考虑了工装的重复定位精度，上下层结合面做了销钉定位预设计，长期使用出现磨损后，可单独更换上层铜质定位板，无需更换整个基座，降低工装维护成本。定位板的异形轮廓并非装饰性设计，四个圆弧内凹结构刚好适配常见的小型轴类、方块类零件的外形轮廓，

　　装夹时可直接将工件嵌入凹位完成粗定位，再通过中心定位销完成精定位，整个装夹过程无需打表找正，单工位换装时间可控制在10秒以内，适配小批量多品种的机加工生产场景。从安装边界来看，整个工装的总高度控制在50mm以内，安装在车床中拖板上时，不会超出车床的最大加工回转直径范围，安装在铣床工作台上时，也不会影响Z轴的有效行程，基座侧面预留的两个螺纹孔可用于安装定位挡块，针对批量加工的工件可设置硬限位，进一步提升装夹效率。实际使用中，这类工装还可搭配角度垫块使用，完成带斜度特征工件的装夹加工，铜质定位板的表面做了发黑钝化处理，长期接触切削液也不会出现锈蚀卡屑的问题，四个U型槽的槽宽统一为8mm，适配市面上通用的M6规格压板螺栓，

　　无需单独定制压紧配件。结构设计上规避了应力集中问题，定位板的所有转角处都做了R2的圆角过渡，反复压紧受力时不会出现转角开裂的问题，基座的底部边缘做了0.5mm的倒角，去除加工毛刺的同时，也避免基座和工作台面贴合时因边缘毛刺导致的安装倾斜。针对不同的加工工况，上层定位板还可更换为尼龙、电木等非金属材质，适配塑料、碳纤维等特殊材质工件的装夹需求，基座上的安装孔位采用等间距设计，可同时并排安装多个同规格工装，实现多工位同步加工，进一步提升设备的加工效率。
