CA6140车床进给传动齿轮轴结构设计

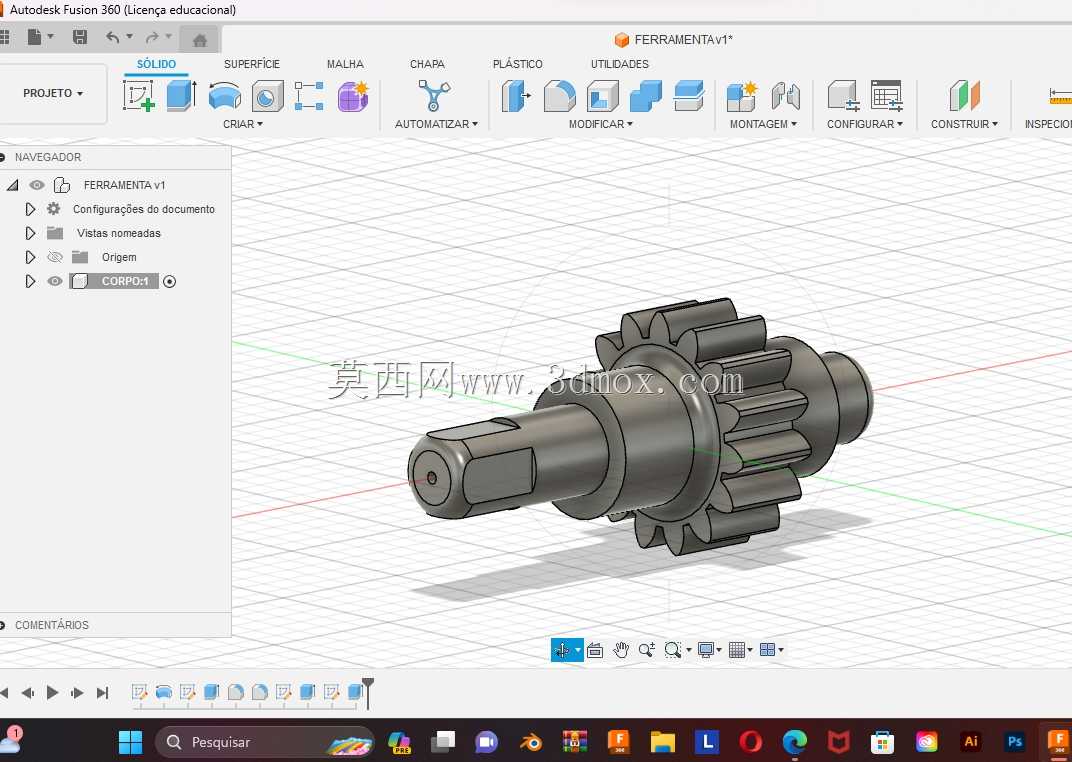

　　安装时无需额外加工键槽即可实现周向固定，装配效率更高；紧邻方头的轴段为轴承安装位，轴径公差按照过渡配合要求设计，能够适配深沟球轴承的内圈装配，轴承位的表面粗糙度要求控制在Ra1.6以内，保障轴承运转时的同轴度，减少高速转动下的径向跳动；中间集成的直齿圆柱齿轮部分，齿形参数匹配进给箱内相邻传动齿轮的模数与压力角，齿宽经过载荷校核，能够承受进给传动下的额定扭矩，齿端做了小倒角处理，避免装配时齿部磕碰损伤，同时减少齿轮啮合初期的冲击磨损；齿轮另一侧的轴段依次设置有挡圈槽、另一处轴承安装位，挡圈槽用于安装轴用弹性挡圈，实现轴承的轴向定位，限制轴系部件的轴向窜动，末端的轴段可用于连接后续传动齿轮或者安全离合器，实现动力向溜板箱的传递。在普通卧式车床的进给传动链中，这类带集成齿轮的轴类零件是传递扭矩、匹配进给转速的核心执行部件，直接决定了刀架进给运动的平稳性与传动精度，是CA6140这类通用卧式车床进给箱内的关键传动构件。不同于分体式齿轮与轴的装配结构，该零件采用齿轮与轴身一体化的结构设计，从根源上消除了齿轮与轴配合间隙带来的传动回差，在频繁正反转的进给工况下，能有效避免反向进给时的空程误差，保障螺纹加工、端面车削等工序的进给精度。从结构布局来看，轴身采用阶梯式变径设计，不同轴段分别承担不同功能：一端的方头结构用于安装操作手柄或者传动联轴节，能够直接传递手动调整或者动力输入的扭矩，方头的尺寸边界匹配标准扳口或者联轴节的内孔规格，

　　设计过程中需要重点考量几个工程边界：首先是安装同轴度要求，两处轴承安装位的同轴度公差需要控制在0.02mm以内，否则会造成轴承偏磨，转动时出现卡滞、异响，同时导致齿轮啮合侧隙不均匀，加剧齿面磨损；其次是轴肩的过渡圆角设计，所有变径位置的轴肩都需要设置合理的过渡圆角，避免应力集中，因为车床进给传动过程中会存在频繁的载荷波动，应力集中位置长期受交变载荷作用容易出现疲劳断裂，圆角半径需要匹配对应安装零件的倒角尺寸，既保证零件能靠紧轴肩定位，又能最大化降低应力集中系数；齿部的参数设计需要匹配CA6140车床的进给转速序列，模数、齿数的选择经过传动比计算，能够覆盖公制螺纹、英制螺纹、模数螺纹、径节螺纹等不同加工需求对应的进给量，

　　齿面硬度经过调质处理后达到HB220-250，兼顾齿面耐磨性与芯部韧性，能够承受长期的啮合冲击载荷。从实际应用场景来看，该零件安装在CA6140车床的进给箱内部，属于进给传动链的中间传动构件，动力从主轴箱经过挂轮组传入进给箱后，通过该齿轮轴与其他滑移齿轮的啮合，实现不同传动比的切换，最终将旋转运动传递给溜板箱，转换为刀架的纵向或者横向直线进给运动。在设备维护场景中，这类集成齿轮轴的磨损主要出现在齿面啮合位置与轴承安装轴颈位置，当齿面磨损量超过齿厚的10%或者轴承位磨损导致间隙超差时，会出现进给爬行、加工螺距误差超差等问题，就需要更换该零件。建模过程中需要严格遵循零件的加工工艺顺序，先完成轴类基体的回转特征建模，

　　再通过拉伸或者阵列特征完成齿形的构建，所有倒角、退刀槽、挡圈槽等工艺结构都需要完整还原，不能遗漏，否则生成的工程图无法直接指导生产加工，也无法用于后续的虚拟装配干涉检查——在进给箱的整体装配中，需要验证该齿轮轴与相邻轴上齿轮的啮合侧隙、与箱体轴承孔的配合间隙、与滑移齿轮拨叉的位置干涉情况，确保装配后所有运动部件都能灵活转动，无卡滞点。不同于主轴箱内的高速传动齿轮轴，进给箱内的该零件工作转速相对较低，但承受的载荷波动更大，尤其是在车削端面、台阶轴时，进给方向的频繁换向会给轴身带来反复的冲击载荷，因此在结构设计时特意将齿轮设置在两个轴承支撑点的中间位置，优化轴的受力分布，减少轴的弯曲变形量，保障齿轮啮合时的齿面接触面积均匀，避免出现偏载导致的局部齿面过早磨损。轴上所有需要磨削加工的轴段都预留了合理的磨削退刀槽，槽宽与槽深符合机械加工工艺规范，方便磨床加工时的退刀操作，也能保证轴段的加工长度精度。方头部分的棱角处做了小倒钝处理，避免安装操作时划伤操作人员，同时减少应力集中。
