四针磁性pogo连接端口结构设计

　　在消费电子、小型智能装备、可穿戴设备的结构设计场景中，磁吸式连接端口的选型与结构适配一直是结构工程师需要重点考量的环节，这款四针磁性pogo端口，正是针对小空间、快拆需求的连接场景开发的接插组件。从实际应用场景来看，这类端口常被用在需要频繁插拔、对位精度要求不高、盲操作需求强的设备上，比如小型智能机器人的充电触点、可拆卸智能模块的信号与供电传输接口、穿戴设备的磁吸充电端，还有部分工业手持终端的外接扩展连接位，相比传统插拔式针座，它不需要精准对准插孔，靠磁体的吸附力就能自动对位完成连接，大幅降低了插拔操作的对位难度，也减少了反复插拔对针体的磨损。

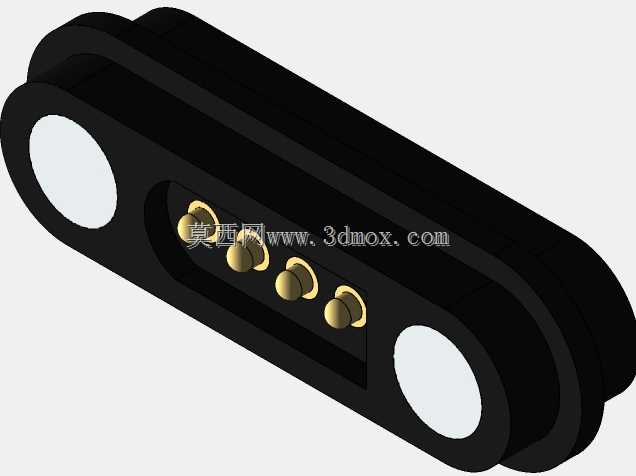

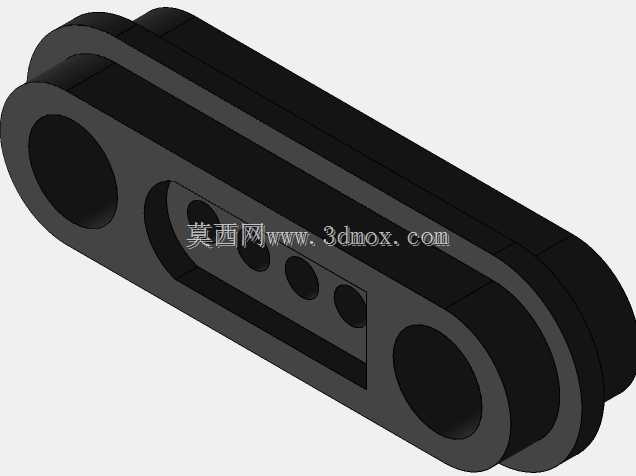

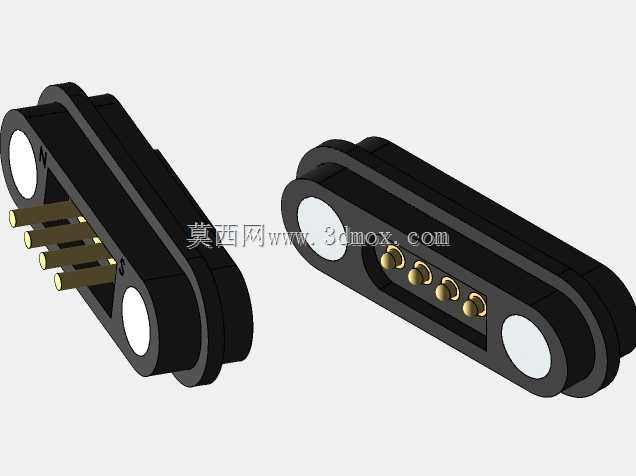

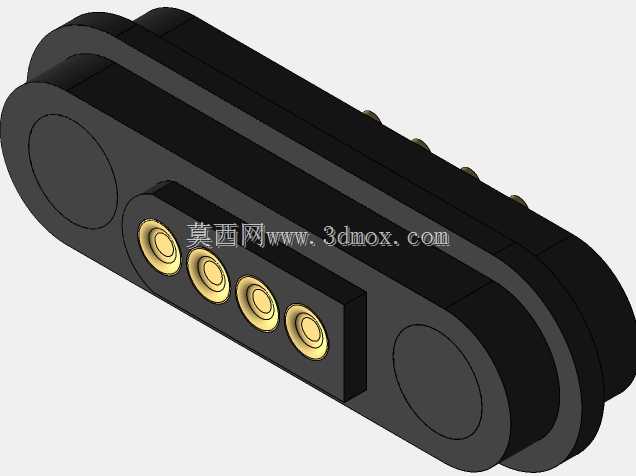

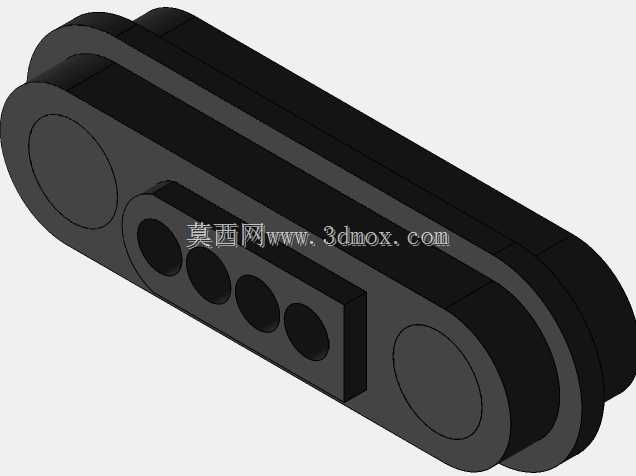

　　从功能特性上看，这款端口采用公母对吸的配对结构，公端外露的是弹簧加载的pogo针，母端对应位置是凹陷的镀金接触触点，四针的排布可以同时满足供电与信号传输的需求，通常外侧两针走电源正负极，中间两针走通讯信号，足够支撑小功率设备的供电与低速信号传输。端口两侧嵌入的圆形强磁体，在对位时会产生足够的轴向吸附力，保证连接状态下触点不会因为轻微拉扯、设备振动出现接触不良的问题，同时磁体的极性做了防呆设计，反向对位时会产生斥力，避免插反导致的电源正负极接反烧毁设备的问题。外壳采用黑色绝缘工程塑料注塑成型，将针体、磁体完全包裹固定，仅露出接触端面与安装定位孔，绝缘性能满足常规低压电子设备的安规要求，塑料外壳的边缘做了圆角过渡，没有尖锐棱角，装配时不会刮伤设备壳体的漆面或者结构件。

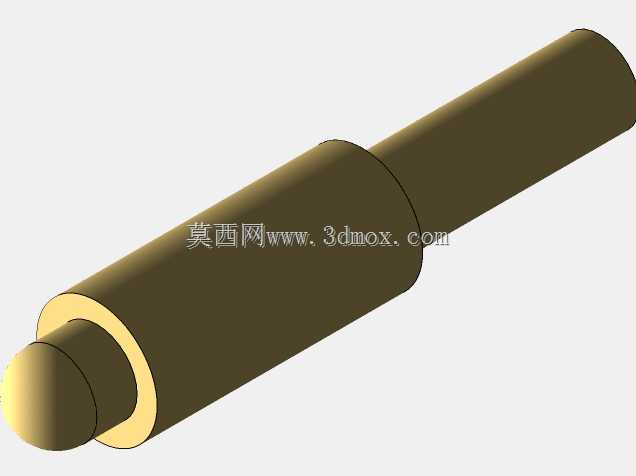

　　从设计思路层面拆解，这款端口的结构做了多维度的工程化考量：首先是pogo针的选型，采用了常规行程的弹簧顶针，针体表面镀金处理，降低接触电阻，同时弹簧的预压力设置在合理区间，既保证接触时针体有足够的下压力维持低阻导通，又不会因为压力过大导致磁吸吸附力不足以克服弹簧弹力，出现接触虚位的问题。磁体的安装位设计在触点区域的两侧，和针组区域完全分隔，避免磁体碎裂后的粉末影响触点导通，磁体采用过盈配合加耐高温胶固定的方式装配在外壳的预留槽内，即使经过回流焊或者高低温环境测试，也不会出现磁体脱落移位的问题。外壳上的两个圆形安装孔是沉头设计，装配时可以用螺丝从端口正面锁入设备壳体的安装柱上，沉头结构可以让螺丝头完全没入外壳表面，不会突出端面影响磁吸贴合的紧密性。

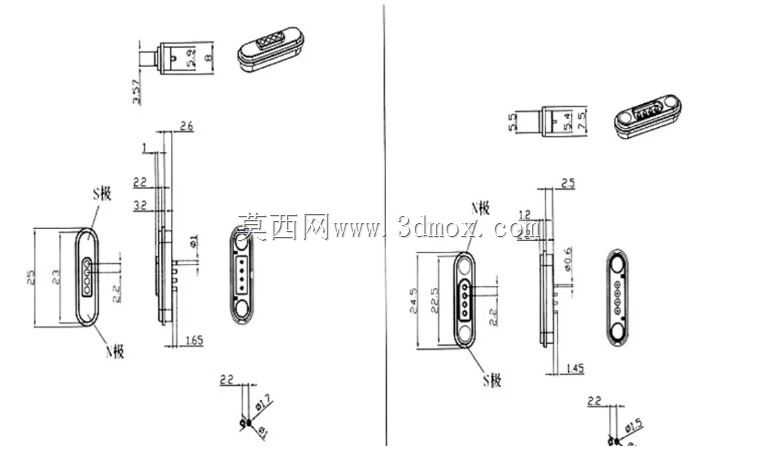

　　关于外形尺寸与安装边界，这款端口整体为长条形扁平结构，厚度方向尺寸控制得非常薄，适合嵌入到薄型设备的壳体内部，不会占用过多的内部堆叠空间。长度方向上，两端安装孔的孔距做了标准化设计，适配常规小尺寸设备的安装柱间距，结构工程师在做壳体设计时，只需要在壳体对应位置开出和端口外轮廓匹配的沉槽，预留好针脚的过孔或者焊盘位置，锁上两颗固定螺丝就能完成装配，不需要额外设计复杂的固定结构。端面的接触平面平整度要求控制在0.05mm以内，保证公母端吸附时整个端面完全贴合，每一根pogo针都能和对应的母端触点可靠接触，不会出现个别针接触不到位的断连问题。另外，端口的塑料外壳侧壁做了0.2mm的拔模斜度，注塑生产时方便脱模，也能让端口更容易嵌入到壳体的安装槽内，装配时的公差容忍度更高，即使壳体槽位的尺寸有小范围的加工误差，也能顺利装配到位。在实际选型使用时，需要注意这款端口的载流能力匹配，四针结构每一针的额定载流适合小功率场景，不能用在大电流供电的设备上，同时磁体的吸附力需要和设备的使用拉扯场景匹配，如果是经常受到较大外力拉扯的使用场景，还需要额外增加辅助卡扣结构，避免磁吸连接被意外拉脱导致设备断电或者信号中断。
