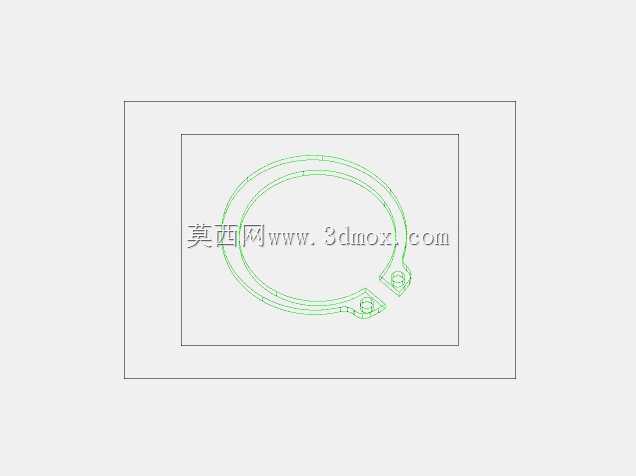

DIN471标准25规格轴用弹性挡圈结构

　　在机床主轴组件、变速箱传动轴、液压泵输入轴这类存在轴向窜动风险的旋转部件装配场景中，轴用弹性挡圈是成本极低但可靠性要求极高的轴向限位元件，本次对应的DIN471标准25规格挡圈，就是专门适配公称直径25mm的轴类零件安装槽使用的紧固件。很多刚入行的结构设计人员容易忽略挡圈的安装边界细节，实际装配时，挡圈的两个钳口是专门适配卡簧钳操作的受力位，设计时预留的钳口开孔尺寸必须匹配标准卡簧钳的端头直径，不然现场装配时会出现卡簧钳无法卡入、强行撑开导致挡圈塑性变形甚至断裂的问题，这点在CA6140这类普通车床的走刀箱传动轴装配中尤为常见，走刀箱内多根平行轴的轴向限位全靠这类挡圈，一旦挡圈失效脱出，滑移齿轮就会出现轴向错位，

　　直接导致进给传动链中断。从设计逻辑上看，这类挡圈采用开口环形结构，核心是利用弹簧钢的弹性变形能力实现快速装拆，自由状态下挡圈的内径比适配轴的安装槽底径略小，装配时用卡簧钳撑开两个钳口，将挡圈内径撑大到能越过轴的外圆，对准轴上预先加工的环形槽释放后，挡圈会依靠自身弹性回弹卡入槽内，此时挡圈的外圆部分会突出轴的外圆表面，形成一圈环形的限位凸肩，刚好挡住套在轴上的轴承内圈、齿轮端面、套筒等零件的侧面，实现轴向位置的固定，相比轴端挡板、圆螺母锁紧这类限位方式，轴用挡圈不需要在轴端加工螺纹孔或者穿设螺钉，占用的轴向空间极小，特别适合轴向安装空间紧凑的传动结构。外形尺寸方面，适配25mm轴径的该款挡圈，

　　其安装槽的尺寸是设计时必须严格匹配的核心参数，槽的宽度要略大于挡圈的材料厚度，保证挡圈能完全卡入槽内不会突出槽的侧面，槽的深度要控制在合理范围，过浅会导致挡圈卡入量不足，受轴向力时容易脱出，过深则会削弱轴的结构强度，尤其是在轴径本身不大、承受交变扭矩的场景下，槽深过大会在槽根处形成严重的应力集中，大幅降低轴的疲劳寿命。实际应用中，这类挡圈的使用场景覆盖了绝大多数通用机械的传动部位，除了机床的传动箱，在减速机的输入输出轴、电机的转子轴、农用机械的传动轴、甚至自行车的花鼓轴上都能看到同标准不同规格的挡圈，设计选型时除了匹配轴径，还要核算挡圈能承受的最大轴向载荷，不能用在轴向力过大的部位，比如斜齿轮传动产生的较大轴向力，

　　就不能仅靠挡圈承受，必须配合轴肩或者套筒分担载荷，挡圈只需要起到辅助限位、防止零件意外窜动的作用即可。很多三维建模人员在绘制这类标准件时，容易忽略挡圈的截面细节，实际上DIN471标准的轴用挡圈截面是带特定倒角的，安装后倒角面会贴合安装槽的槽口倒角，避免挡圈受轴向力时出现刃口切削槽壁的情况，同时挡圈的两个钳口位置的小孔，中心距也要符合标准要求，不然会出现同规格卡簧钳无法适配的问题，这些细节虽然不影响挡圈的外观，但直接决定了零件的装配工艺性和实际使用可靠性，在做整机装配干涉检查时，还要注意挡圈突出轴面的外径尺寸，不能和周边的箱体壁、相邻零件的旋转轮廓产生干涉，很多新手设计时只核对轴径和槽的尺寸，忘了核算挡圈的外圆边界，经常会出现装配后挡圈蹭到箱体内壁，导致轴转动时出现摩擦异响甚至卡滞的问题。
