CA6140机床用V型折弯冲压电缆固定夹

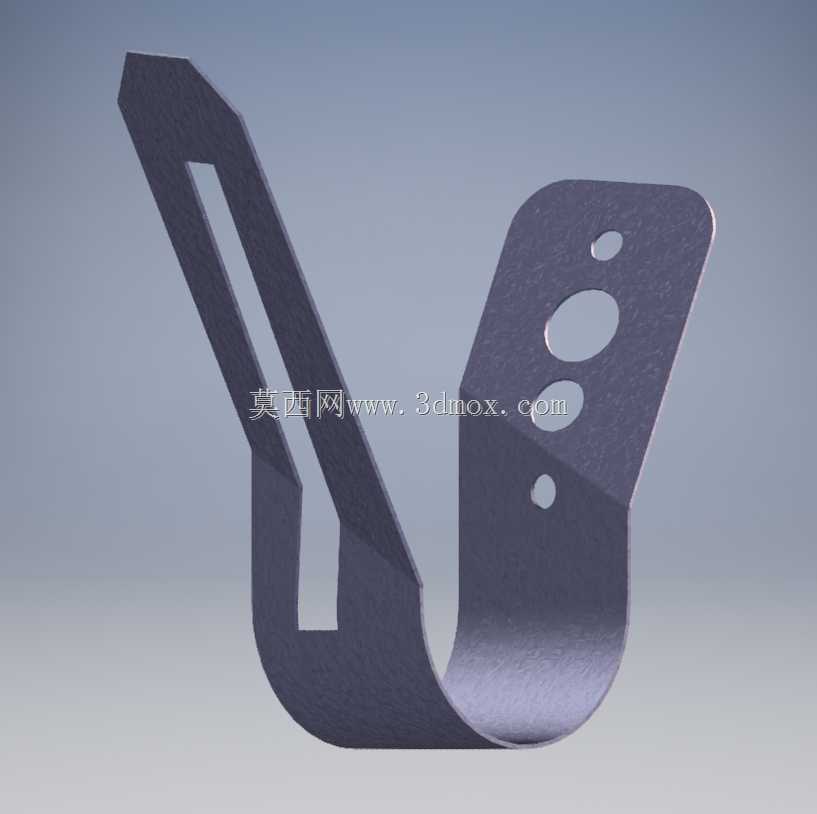

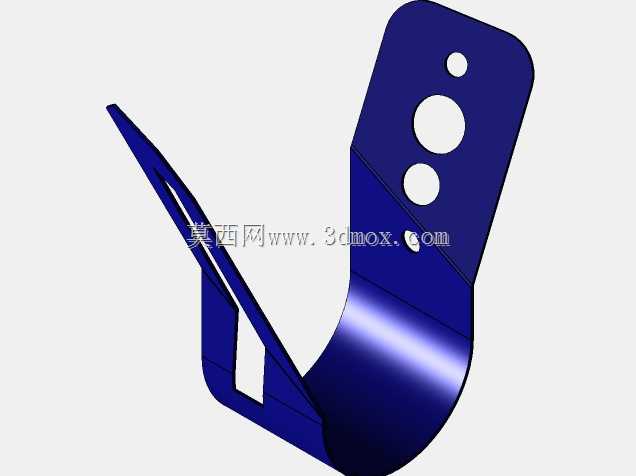

　　这款电缆夹是针对CA6140普通车床内部走线场景开发的冲压式固定件，核心作用是规整机床电控舱、床身走线槽内的动力与控制电缆，避免设备运行过程中电缆随床身振动产生移位、磨损，或是与运动部件发生干涉引发线路故障。从结构设计来看，整体采用单块钣金折弯成型，没有额外的拼接焊缝或装配组件，V型的主体折弯弧度刚好适配常规多芯控制电缆的外圆圆弧，夹持时不会因为棱角挤压破坏电缆外绝缘层，长侧边开设的长条形通槽，是为了给安装位置预留调整余量——现场装配时如果电缆束的实际排布位置和设计基准有偏差，不需要重新打孔，只需要沿着长槽微调固定螺栓的位置就能完成对位，能大幅降低现场装配的返工率。短侧边上分布的三个安装孔，上下两个小孔是定位孔，装配时先穿入定位销确定夹体的安装基准，避免锁紧紧固件时夹体发生偏转，中间的大孔是主固定孔，用来穿入螺栓将夹体锁紧在床身的安装基面上，孔位的间距是按照CA6140车床床身预制的安装螺孔间距匹配设计的，不需要额外在床身上二次加工孔位，替换原有老化损坏的电缆夹时可以直接对位安装。

　　从安装边界来看，这款夹体的折弯高度控制在18mm，刚好适配CA6140车床床身内侧走线槽的预留空间，安装后不会突出槽体平面，不会和拖链、移动线缆架产生运动干涉；夹体的整体厚度选用1.5mm的冷轧弹簧钢板，冲压成型后经过发黑防锈处理，表面硬度足够，长期夹持电缆不会因为自身应力松弛出现夹持力下降的问题，同时板材的韧性也能适配一定范围内的电缆束直径偏差，当电缆束直径比设计值偏大1-2mm时，夹体可以通过微小的弹性形变提供足够的抱紧力，不会出现夹装开裂的问题。

　　实际应用中，这类电缆夹除了用在CA6140车床的电控走线固定，也可以适配同类型普通卧式车床的内部走线场景，比如床鞍部位的移动电缆固定、主轴电机旁的动力电缆夹持，相比传统的尼龙扎带固定方式，这种金属电缆夹的抗老化、抗油腐蚀性能更强，机床内部长期存在切削油雾、润滑油脂飞溅的环境，尼龙扎带一般3-5年就会出现脆化断裂，而这款冲压钢质电缆夹的使用寿命可以和机床整机的大修周期匹配，减少日常维护中线路固定件的更换频次。设计时特意将夹体的所有边缘都做了R0.5的圆角处理，没有尖锐的冲切毛边，现场布线操作时不会划伤操作人员的手部，也不会在长期震动摩擦中割破电缆的外绝缘层，避免出现线路短路的隐患。夹体的长侧边伸出段长度经过反复校核，当夹体锁紧在安装面上时，伸出段刚好可以挡住电缆束的侧向滑移，即使设备运行中产生较大的振动加速度，电缆也不会从夹体的开口侧脱出，不需要额外增加辅助固定结构。
