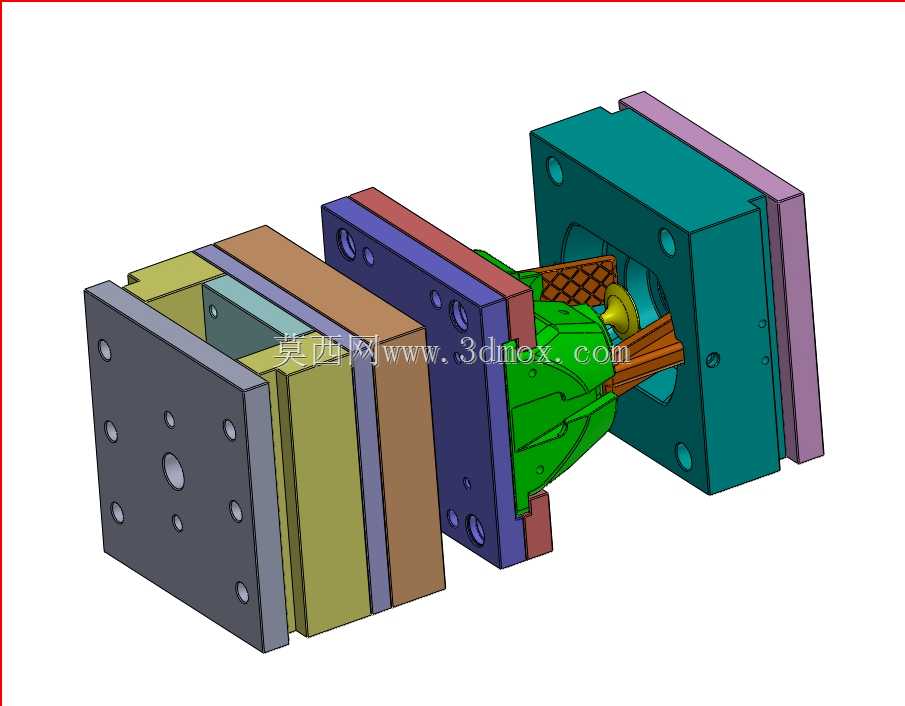

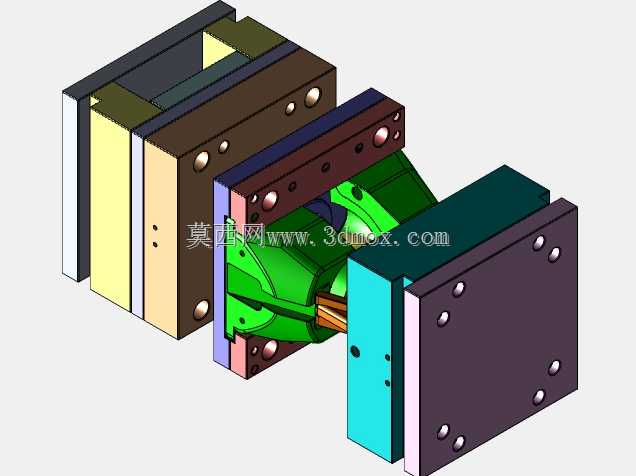

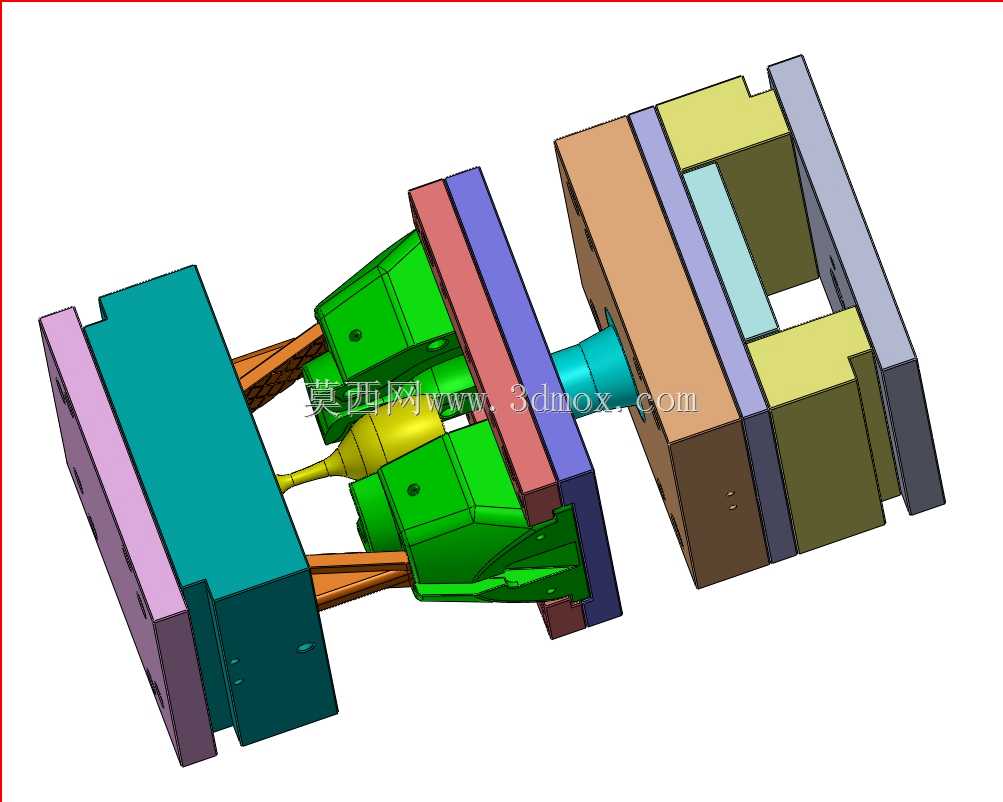

聚碳酸酯透明高脚杯注塑成型模腔结构

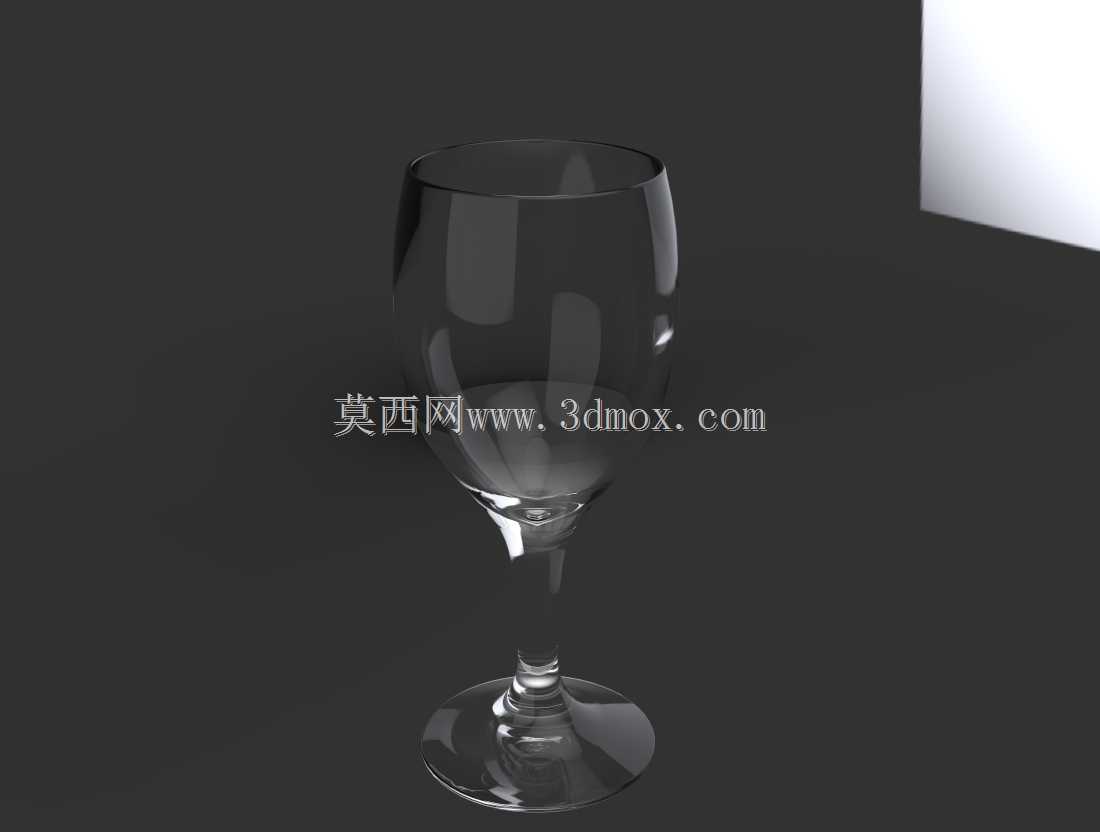

　　这套透明聚碳酸酯杯的模腔结构，核心服务于透明PC材质高脚杯的批量注塑生产，在餐饮器具、日用消费品的注塑加工场景中适配性极强，尤其针对高透光度要求的聚碳酸酯饮具生产，能有效规避普通模具成型时易出现的流痕、内应力集中、透光率不足等常见问题。从实际生产用途来看，该模腔成型出的杯体可直接作为商用红酒杯、品鉴杯使用，聚碳酸酯材质的抗冲击特性是普通玻璃酒杯的数十倍，能适配酒吧、户外餐饮、儿童餐饮场景下的防碎使用需求，避免玻璃碎裂带来的安全隐患。

　　设计过程中优先考虑了透明塑件的成型特性，模腔整体采用随形冷却水路布局，沿杯身曲面、杯柄衔接处、底座圆弧位置均匀排布冷却通道，确保PC熔体充模后各区域冷却速率一致，避免因冷却不均产生的局部内应力，防止成品在后续使用中出现应力开裂、透光折射不均的问题。分型面设置在杯口顶端边缘位置，尽可能减少合模线在杯身可视区域的残留，配合镜面抛光的模腔内壁，成型后杯体表面无需额外抛光处理即可达到高透光的视觉效果，减少后续工序的加工成本。

　　杯身的曲面过渡采用连续G2曲率衔接，从杯口的薄边到杯肚的最大直径位置，壁厚控制在均匀的1.8mm，既保证杯体的握持强度，也避免PC材质成型时因壁厚差产生的缩痕、气泡缺陷。杯柄与杯肚、底座的衔接位置做了圆弧过渡处理，过渡半径控制在3mm，既符合日常握持的手感需求，也能避免熔体充模时在转角位置出现滞流、缺胶的问题。底座部分设计了0.2mm的内凹微结构，成型后底座放置平面能平稳贴合桌面，不会出现放置晃动的问题，同时避免底座边缘的飞边影响放置平整度。

　　从安装边界来看，该模腔可直接适配标准160吨规格的卧式注塑机模架，模腔整体外形尺寸控制在350mm300mm280mm范围内，浇口采用杯底潜伏式浇口设计，开模时浇口可自动拉断，不会在杯体可视面留下浇口痕迹，省去后续人工修剪浇口的工序。顶出结构采用底座圆周均匀分布的顶针布局，顶针位置设置在底座非接触面的内侧边缘，顶出时受力均匀，不会在透明杯体表面留下顶白、顶痕缺陷。针对PC材质的成型温度要求，模腔表面做了硬质镀铬处理，既能提升模腔表面的光洁度，也能增强模腔的耐磨性能，延长模具的使用寿命，在连续批量生产过程中可稳定保证杯体的透光率与尺寸精度，成型出的杯体总高度控制在150mm，杯肚最大直径65mm，杯口直径60mm，底座直径65mm，符合常规商用高脚杯的尺寸标准，可直接匹配通用的杯架、洗碗机清洗格架的尺寸要求，无需额外调整配套器具的规格。
