带中心通孔梯形块机床定位支撑构件

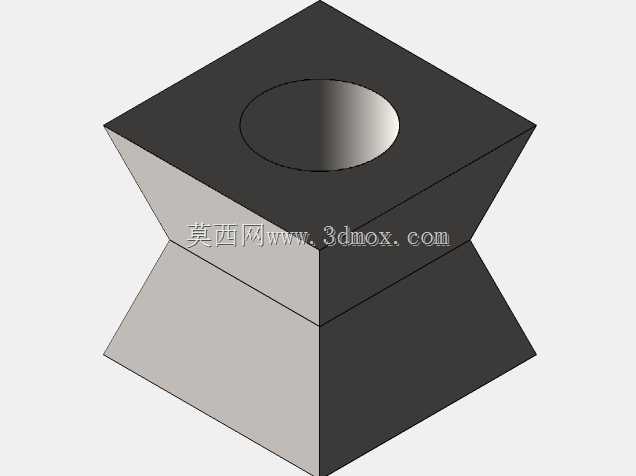

　　在机床加工的工装装夹环节，这类带中心通孔的梯形块构件，常作为定位支撑单元嵌入专用夹具的基体中，适配CA6140系列车床的轴类、盘类零件装夹工位，解决异形工件装夹时支撑面贴合度不足的问题。不同于常规等高块的平行支撑结构，该构件采用上下宽、中间收窄的梯形截面设计，上下两个平行端面分别作为与夹具基板、工件毛坯的贴合面，端面平面度控制在0.02mm以内，保证装夹时的受力传递均匀，不会出现局部应力集中导致的工件装夹变形。中间收窄的腰型结构并非为了减重，而是为了避让夹具上的压紧螺钉、定位销等周边元件，在狭小的夹具安装空间内，避免与相邻装夹组件发生运动干涉，尤其是在多工位联动装夹时，收窄段能给压紧臂的摆动留出足够的安全间隙。

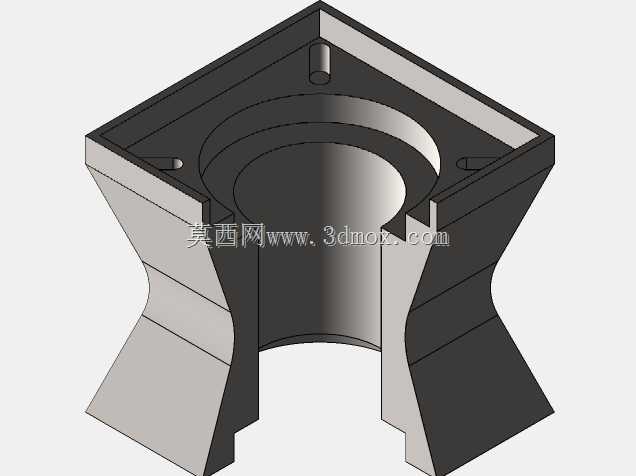

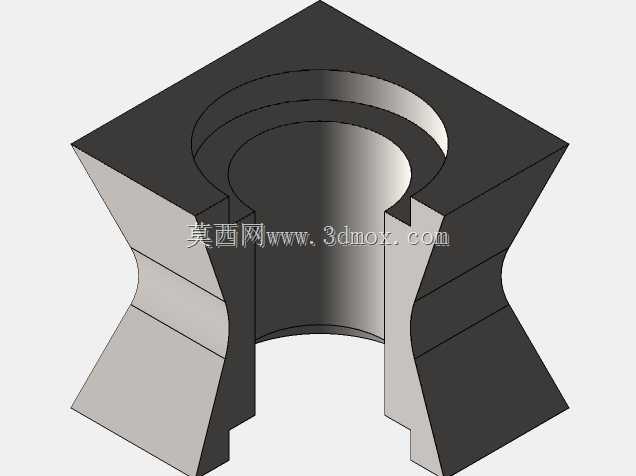

　　中心位置的通孔为阶梯式设计，大端用于容纳定位销的头部沉台，小端与夹具基板上的定位销采用H7/h6的间隙配合，安装时可快速完成构件自身的定位固定，不需要额外打表找正，能缩短工装换型的调整时间。从安装边界来看，该构件的上下端面边长控制在80mm，中间收窄段的最小截面边长为45mm，整体高度为65mm，适配CA6140车床中拖板上的T型槽间距，安装时可直接通过T型螺栓穿过中心通孔完成锁紧，不需要额外加工转接板。在实际加工场景中，这类构件常成对使用，分别支撑在工件的两个加工余量均匀的基准面下方，配合侧面的夹紧元件，可完成带斜面的异形零件、偏心轴类零件的粗加工与半精加工装夹，相比通用的可调支撑，其刚性更强，能承受较大的切削冲击力，在车削端面、

　　外圆时不会出现支撑颤振，加工表面粗糙度可稳定达到Ra3.2。设计过程中，构件的棱边均做了C2的倒角处理，一方面是避免安装时划伤操作人员，另一方面是去除加工毛刺，保证端面与工件、基板的贴合紧密性，不会因为毛刺垫起导致装夹定位偏差。上下端面的平行度公差控制在0.015mm以内，梯形侧面与端面的垂直度公差控制在0.03mm，保证批量使用时，同规格构件的互换性达标，不需要逐个进行尺寸配磨。中心通孔的轴线与上下端面的垂直度公差控制在0.02mm，避免定位销安装后出现倾斜，导致构件定位偏移。在粗加工工况下，该构件可承受最大1200N的垂直压紧力，侧向可承受300N的切削分力，不会出现结构变形，适配硬质合金车刀的大进给切削参数。

　　不同于焊接式的支撑块，该构件为整体实体结构，采用45号钢调质处理，硬度达到HB220-250，长期使用后端面磨损量极小，可通过平面磨床修磨端面后重复使用，维护成本较低。在工装设计选型时，这类梯形支撑块常布置在工件的刚性薄弱位置下方，比如长轴类零件的中间支撑部位、薄壁盘类零件的外缘支撑部位，抵消切削力带来的工件让刀变形，提升加工尺寸的稳定性。中间收窄的结构还可作为排屑通道的一部分，车削产生的带状切屑可顺着收窄的斜面滑落，不会堆积在支撑面与工件之间，避免切屑垫伤工件已加工表面。
