自动门配套扭转弹簧结构设计

　　在自动门的整套传动执行体系里，这类扭转弹簧是承担复位力矩输出的核心弹性构件，并非普通的通用压缩弹簧，其受力方向、力矩输出曲线完全围绕自动门百叶的启闭动作逻辑匹配设计。日常在商用通风百叶自动门、工业设备舱自动启闭百叶门的运维场景里，不少维修工程师会遇到复位乏力、百叶关不严或者开启卡滞的问题，追根溯源很多时候都是配套扭转弹簧的力矩匹配不到位，要么是弹簧的有效圈数不足导致力矩衰减过快，要么是端部挂钩的安装角度偏差，导致预紧力矩在初始安装位就出现了损耗。

　　从实际安装边界来看，这类弹簧的外径需要和自动门的转轴安装腔内径预留0.8-1.2mm的配合间隙，间隙过小会导致弹簧扭转过程中出现外圈剐蹭腔壁的问题，长时间运行会出现弹簧表面磨损、应力集中点提前出现疲劳断裂；间隙过大则会导致弹簧在受扭时出现径向窜动，带动转轴出现偏心晃动，长期运行会磨损转轴的支撑轴套。弹簧的线径选择是整个设计的核心环节，需要匹配百叶门的整体重量、启闭行程对应的扭转角度，按照扭转弹簧的应力计算公式，线径每偏差0.1mm，对应的极限输出力矩会出现15%左右的偏差，实际选型时需要结合百叶的风阻载荷、运行频次做冗余设计，通常针对日均启闭300次以内的商用场景，取1.2倍的安全系数即可，若是工业场景下高频运行的自动门结构，安全系数需要提升到1.8倍以上，避免长期交变载荷下出现弹簧断裂失效。

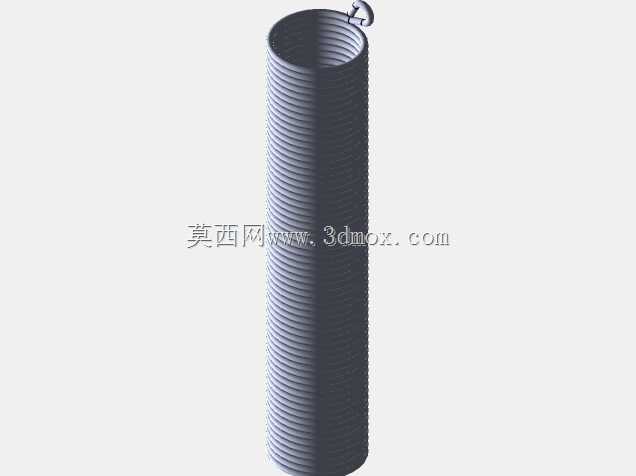

　　设计这类弹簧的时候，端部的挂钩结构是容易被忽略的细节，图中这款弹簧的端部采用了折弯挂钩结构，挂钩的折弯半径需要大于2倍的线径，折弯半径过小会导致折弯处的残余应力过大，在反复扭转的过程中，挂钩位置最先出现裂纹甚至断裂。挂钩的伸出角度需要匹配安装座的卡槽位置，预紧状态下需要保证弹簧在门体完全开启时仍保留15%左右的剩余力矩，避免门体到达开启限位时弹簧出现松脱、力矩归零的情况；而在门体完全关闭的位置，弹簧的扭转角度不能超过材料的极限许用扭转角，避免弹簧出现塑性变形，无法复位。

　　从功能特性上来说，这款弹簧的作用是配合驱动电机完成百叶门的复位动作，当电机驱动百叶开启时，弹簧被扭转储存弹性势能，当电机断电或者触发关闭信号时，弹簧储存的势能释放，带动百叶平稳回落到关闭位置，不需要电机额外输出反向力矩，既可以降低电机的功率选型要求，也能在电机出现故障断电时，依靠弹簧的力矩自动完成百叶关闭，避免出现舱室敞开、通风失控的问题。不少设计新手在做这类弹簧建模的时候，容易把弹簧的旋向搞反，扭转弹簧的旋向需要和工作时的扭转方向匹配，当弹簧受扭时，弹簧的圈数应该是出现略微收紧的趋势，而不是向外撑开，若旋向选错，弹簧在受扭时圈径会变大，直接剐蹭安装腔内壁，运行几次就会出现卡滞甚至弹簧卡死的问题。

　　在实际建模过程中，螺旋扫掠的路径需要严格匹配有效圈数的参数，两端的并紧圈需要做1圈的并紧处理，保证弹簧两端的支撑面平整，避免扭转时出现端面跳动。端部挂钩的过渡位置需要做圆角处理，不能出现直角折弯的硬边，减少应力集中的风险。另外需要注意的是，弹簧的自由长度需要比安装腔的轴向长度短0.5-1mm，预留出弹簧受扭时的轴向伸长量，因为扭转弹簧在受扭过程中，圈与圈之间会出现轴向的相对位移，若轴向没有预留间隙，弹簧会在腔体内出现轴向顶死，导致扭转力矩陡增，烧坏驱动电机或者扭断弹簧本体。

　　在不同的应用场景下，这类弹簧的参数调整逻辑也有区别，比如用在户外百叶自动门的场景，需要考虑低温环境下弹簧材料的韧性变化，通常选用65Mn弹簧钢做表面镀锌处理，兼顾强度和防锈能力；若是用在食品加工设备的自动门位置，则需要选用304不锈钢材质的弹簧，避免锈蚀污染生产环境，对应的线径需要做适当放大，因为不锈钢的弹性模量比弹簧钢略低，相同线径下输出力矩会小8%左右。实际装配时，弹簧的安装同轴度需要控制在0.3mm以内，安装完成后需要手动转动转轴测试全程的力矩变化，不能出现某一段角度力矩陡增或者陡降的情况，保证整个启闭行程里弹簧的力矩输出线性平稳，让百叶门的启闭动作顺滑无卡顿。
