六角开槽城堡式锁紧螺母结构设计

　　在各类存在交变载荷、振动冲击的机械连接场景中，普通六角螺母极易因螺纹副间的摩擦力矩衰减出现松脱，轻则引发设备异响、定位偏移，重则造成连接失效、运动部件脱落的安全事故，城堡螺母正是针对这一工程痛点开发的专用锁紧紧固件。这类螺母的核心应用场景覆盖机床主轴进给机构、汽车底盘悬挂连接、工程机械液压管路固定、农业装备传动部件锁紧等对连接可靠性要求极高的领域，尤其适配需要定期拆解维护、同时要保证防松性能的装配位置。

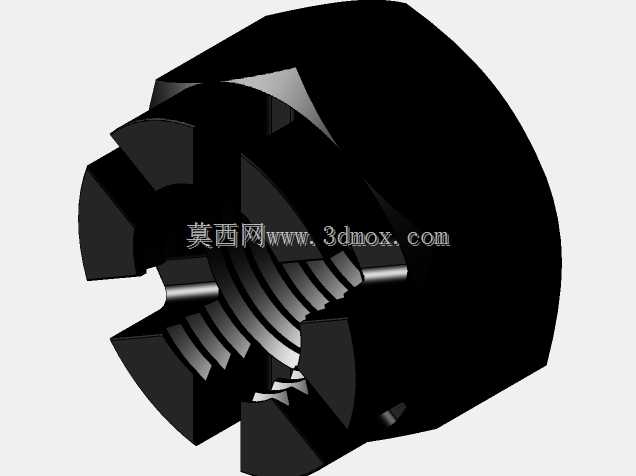

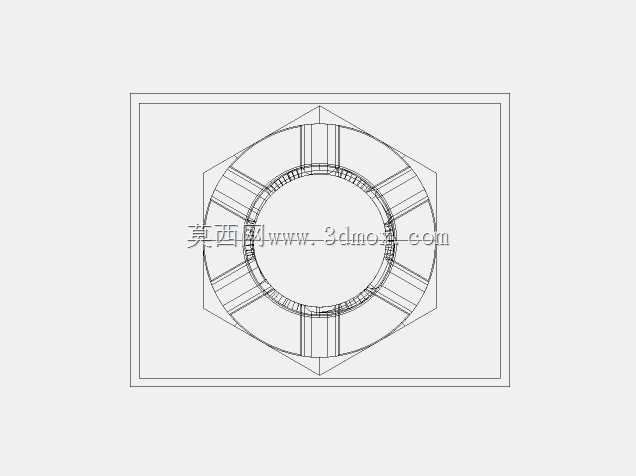

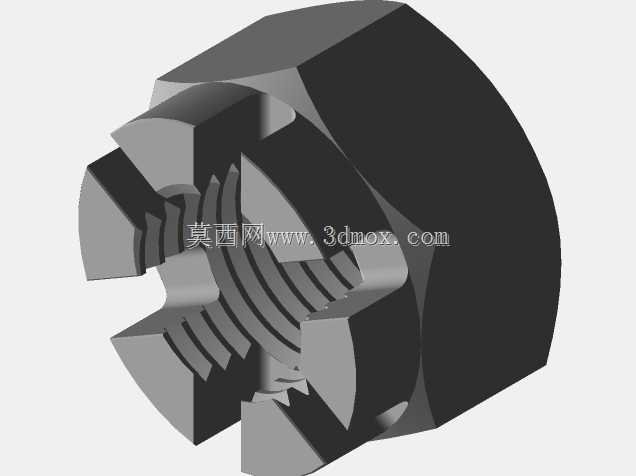

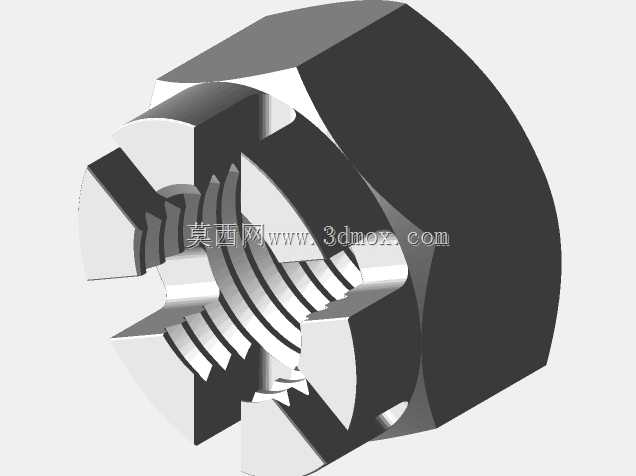

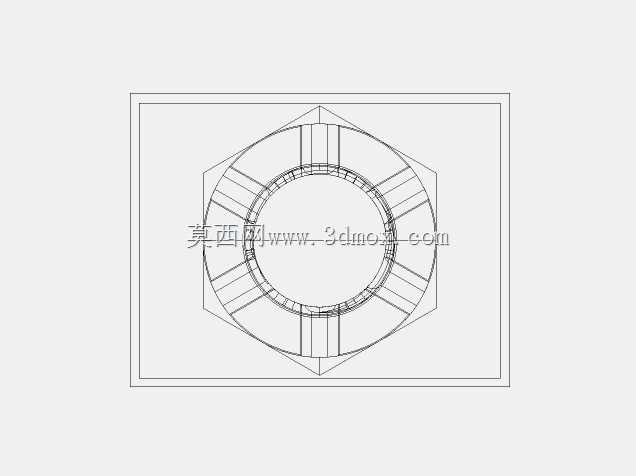

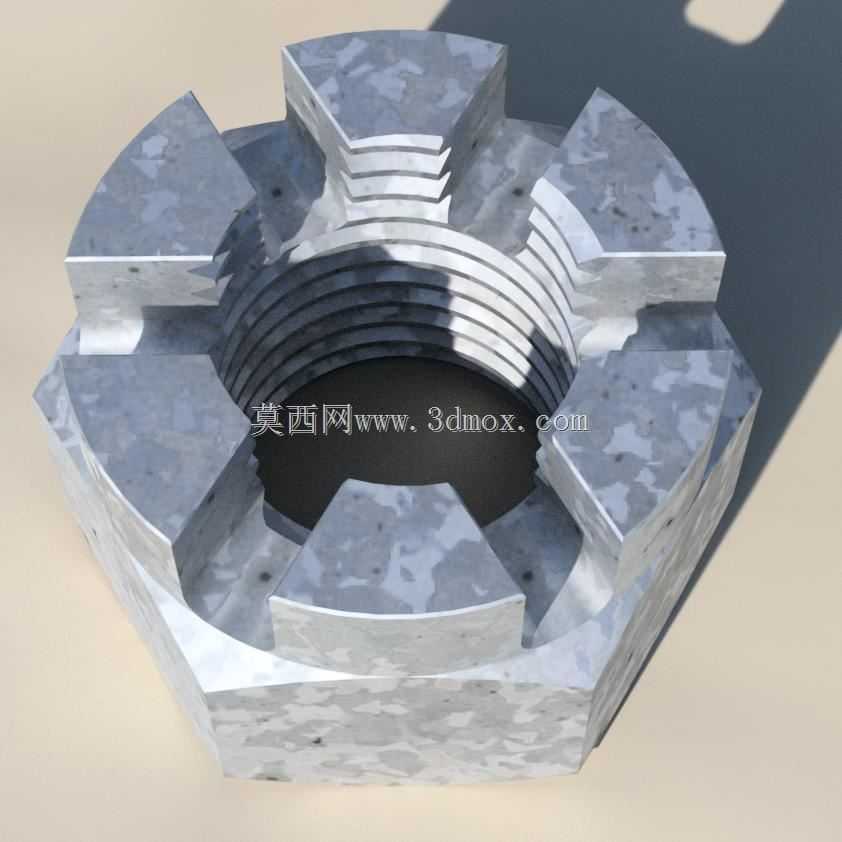

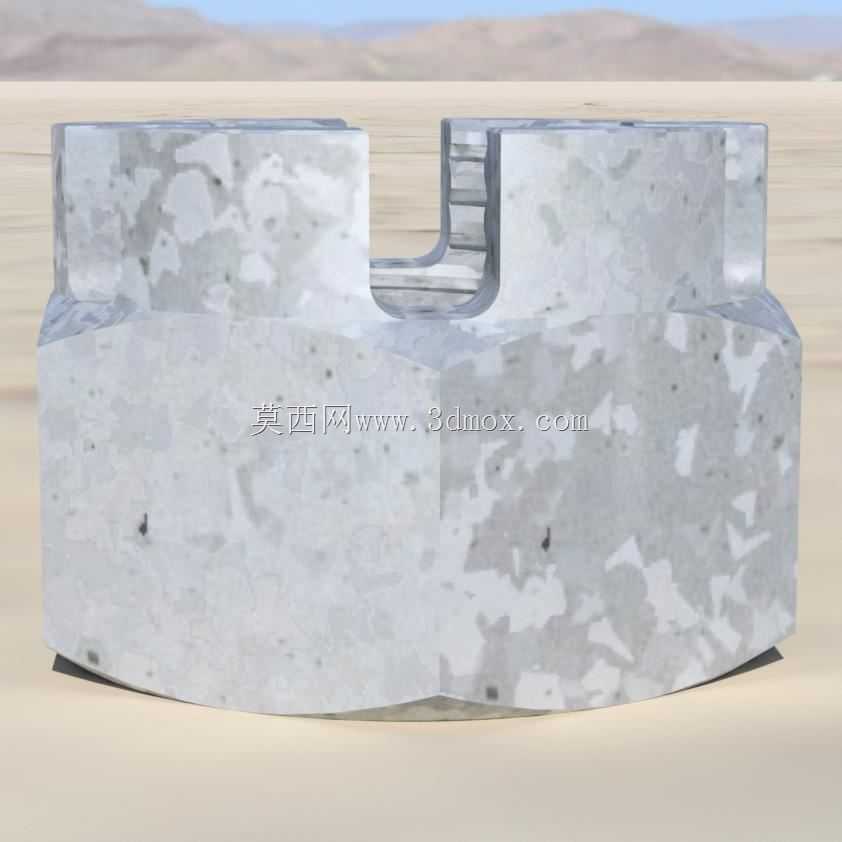

　　从结构功能来看，该螺母基体沿用标准六角螺母的外形设计，六方外廓完全适配通用呆扳手、套筒扳手的夹持尺寸，现场装配无需定制专用工装，可直接沿用常规紧固件的装配工艺路线，降低一线装配的工具适配成本。螺母上端沿圆周均匀分布六个径向开槽，槽口深度贯穿螺母上端的有效螺纹段，这一结构是实现锁紧功能的核心：装配时将螺母拧紧至规定力矩后，对齐螺杆端部预制的径向销孔，将开口销穿过开槽与螺杆销孔，再把开口销的尾部分开弯折卡入相邻槽口，即可通过机械限位完全锁死螺母与螺杆的相对转动，哪怕螺纹副在长期振动中出现预紧力下降，机械结构的硬限位也能阻止螺母回转松脱，防松可靠性远高于弹簧垫圈、尼龙圈锁紧等依赖摩擦力的防松方案。

　　设计这类螺母时，首先要匹配对应公称直径的螺纹公差，内螺纹一般选用6H级中等公差精度，既能保证与外螺纹的配合互换性，又能避免间隙过大带来的连接晃动。开槽的位置度是加工中的核心管控项，六个槽需沿圆周均布，槽的宽度要适配对应规格的标准开口销直径，槽底与螺母支承面的距离要保证开槽段仍有足够的螺纹啮合扣数——通常要保证至少3扣完整螺纹处于开槽段下方，避免开槽削弱螺纹的整体连接强度。螺母的总高度设计也要兼顾两方面需求：一方面要保证足够的螺纹啮合长度，满足公称直径对应的螺栓旋合深度要求，避免螺纹剪切失效；另一方面要控制开槽段的高度占比，一般开槽深度不超过螺母总高度的三分之一，防止槽根处出现应力集中，在交变载荷下产生疲劳断裂。

　　从安装边界来看，这类螺母的对边尺寸、对角尺寸与同规格标准六角螺母完全一致，装配时的扳手空间预留可直接参照普通六角螺母的设计规范，无需额外扩大安装避让空间。需要额外注意的是，螺母上端需要预留足够的开口销安装操作空间，槽口上方不能有遮挡结构，否则会导致开口销无法穿入、尾端无法弯折锁紧；同时螺杆端部的销孔位置需要与螺母拧紧后的槽位对齐，设计时要提前计算螺杆螺纹长度、销孔位置与螺母厚度的匹配关系，保证螺母达到规定预紧力矩时，销孔恰好处于开槽的高度范围内，避免出现拧紧后销孔被螺母实体遮挡、无法穿入开口销的装配问题。

　　不同于一次性锁死的防松结构，城堡螺母的开槽设计允许在维护时直接拆除开口销后松开螺母，拆解后螺纹副与开槽结构不会产生不可逆损伤，可重复多次拆装使用，非常适合需要定期检修、调整预紧力的连接位置。比如CA6140车床的主轴锁紧部位，就需要这类螺母在保证主轴轴承预紧力稳定的同时，方便设备定期保养时调整轴承间隙，城堡螺母的结构特性恰好匹配这类使用需求：日常运行时靠开口销锁死防止主轴转动带来的螺母松退，保养时拆除开口销即可微调螺母位置，重新调整预紧力后再穿入新的开口销完成锁紧，兼顾了连接可靠性与维护便捷性。

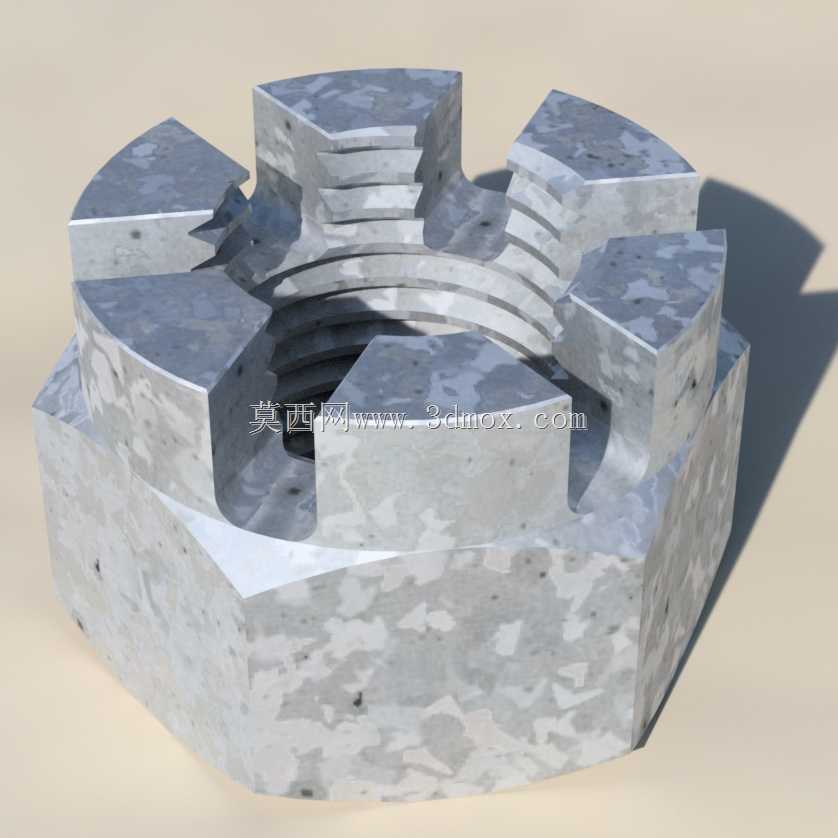

　　在材质选择上，这类螺母一般根据使用场景选用碳钢镀锌、不锈钢或者高强度合金钢材质，普通机床、通用设备场景常用45号钢调质处理后镀锌防锈，腐蚀环境下选用304不锈钢，高强度冲击载荷场景则选用40Cr调质并做表面发黑处理，不同材质的螺母结构尺寸完全统一，可实现跨场景的互换使用。建模过程中需要重点管控槽根的圆角处理，不能出现直角尖角，否则热处理和受力时槽根位置会产生严重的应力集中，大幅降低螺母的疲劳寿命，通常槽根会预留R0.2-R0.5的圆角，在不影响开口销装配的前提下缓解应力集中问题。
