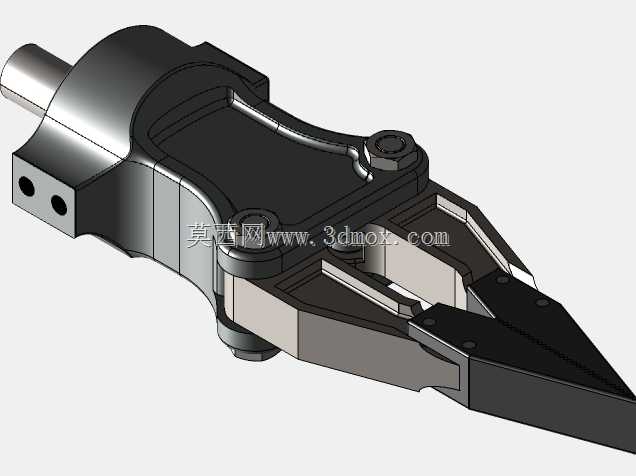

救援作业用液压扩张破拆工具结构设计

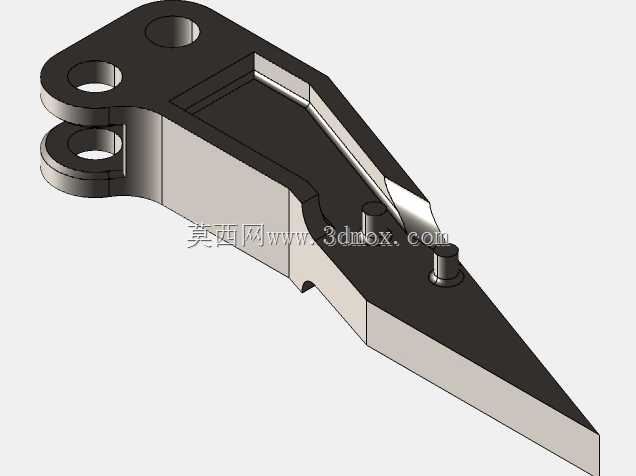

　　在应急救援装备体系中，液压扩张类工具是处置车辆碰撞、建筑坍塌等事故的核心作业器械，这款液压撒布器的结构设计完全围绕一线救援的实际作业痛点展开，从受力路径到操作边界都做了针对性的工程优化。先从实际应用场景来看，车辆事故救援中，变形的车门、挤压的车架往往会卡住被困人员，常规破拆工具要么扩张力不足，要么作业角度受限，这款工具的钳头部分采用了渐开线式的扩张刃口设计，在初始插入缝隙时，刃口尖端厚度控制在3mm以内，能够轻松挤入变形金属构件的微小缝隙，随着钳头张开，受力面逐步加宽，避免了扩张过程中构件滑脱的问题。从功能特性上看，整个工具的动力输入采用标准液压快插接口设计，可匹配常规救援液压站的63MPa工作压力输出，

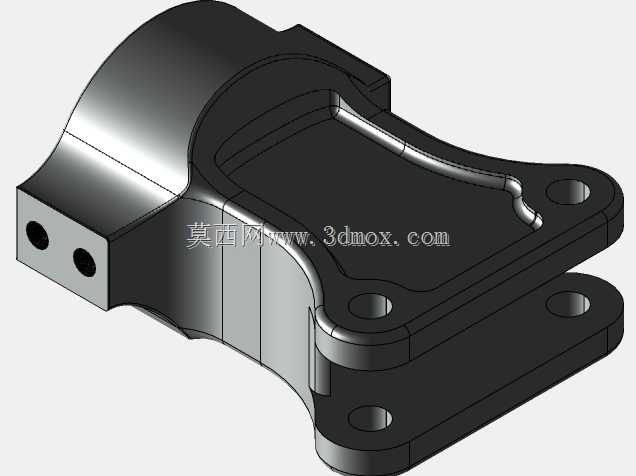

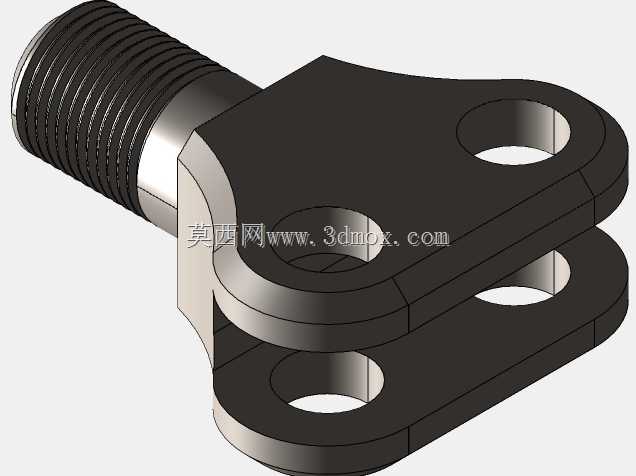

　　钳体的主体结构采用合金钢整体锻造后铣削成型，铰接位置的销轴采用渗碳淬火处理，表面硬度达到HRC58-62，能够承受最大18吨的扩张推力，同时在反复开合作业中不会出现铰接松旷的问题。设计思路上，没有一味追求大扩张行程，而是平衡了工具整体长度与作业范围，整个工具主体长度控制在480mm左右，最大扩张开口距离达到270mm，既能够在狭窄的事故车厢内操作，也能满足车架级构件的扩张需求，钳头尾部的连接座采用对称式螺栓锁紧结构，后期更换不同功能的钳头附件时，不需要复杂的专用工具，现场即可快速完成切换。安装边界方面，工具的液压接口位于尾部圆柱段的轴心位置，接口外径16mm，连接后不会额外增加径向尺寸，作业时握持区域设置在钳体中部的防滑包覆段，

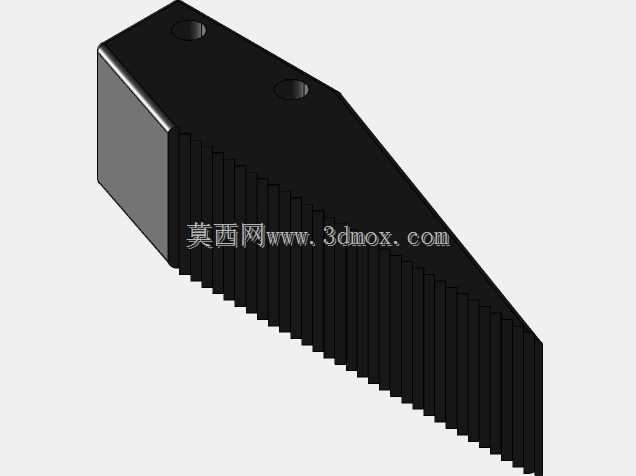

　　距离铰接点120mm，操作人员握持时能够精准控制扩张方向，避免因为力臂过长导致的操作抖动。在结构受力上，整个钳体的力传导路径做了等强度优化，从液压活塞杆的输出端到钳头刃口，壁厚按照应力分布做了渐变处理，高应力区域的壁厚达到18mm，低应力区域适当减薄，在保证整体强度的前提下控制了工具自重，整套工具不含液压油管的重量控制在8.2kg，单人即可长时间持握作业。针对救灾场景中可能遇到的复杂工况，钳头的刃口部分做了防滑齿设计，齿距5mm，齿深1.5mm，扩张金属构件时能够牢牢咬合住接触面，即使接触面上有油污、锈迹也不会出现打滑现象，钳体侧面设置的定位凸台，能够在扩张作业时抵住构件平面，防止工具侧翻。不同于常规工业液压夹具，

　　这款工具的所有铰接缝隙都做了防尘密封设计，在坍塌事故现场作业时，灰尘、碎石碎屑不会进入铰接缝隙，避免了作业过程中出现卡滞问题，尾部的液压活塞杆做了镀铬处理，表面粗糙度达到Ra0.8，既能够减少密封圈的磨损，也能在泥水浸泡环境下避免锈蚀。从实际作业的适配性来看，除了常规的车辆救援场景，在地震灾害建筑构件破拆、工业设备故障拆解、重型构件移位撬动等场景下，这款工具也能发挥作用，撬动作业时可以将钳头闭合，利用尖端部分作为撬点，最大可承受12kN的撬动力，不需要额外携带撬棍等辅助工具。整体结构没有多余的装饰性设计，所有的外形轮廓都服务于功能需求，钳体外部的加强筋沿着受力方向布置，既提升了整体刚性，也不会在狭窄空间内形成突出的勾挂结构，避免作业时勾住周围的线缆、构件影响操作。
