符合NBR7675标准的PN10铸铁法兰结构

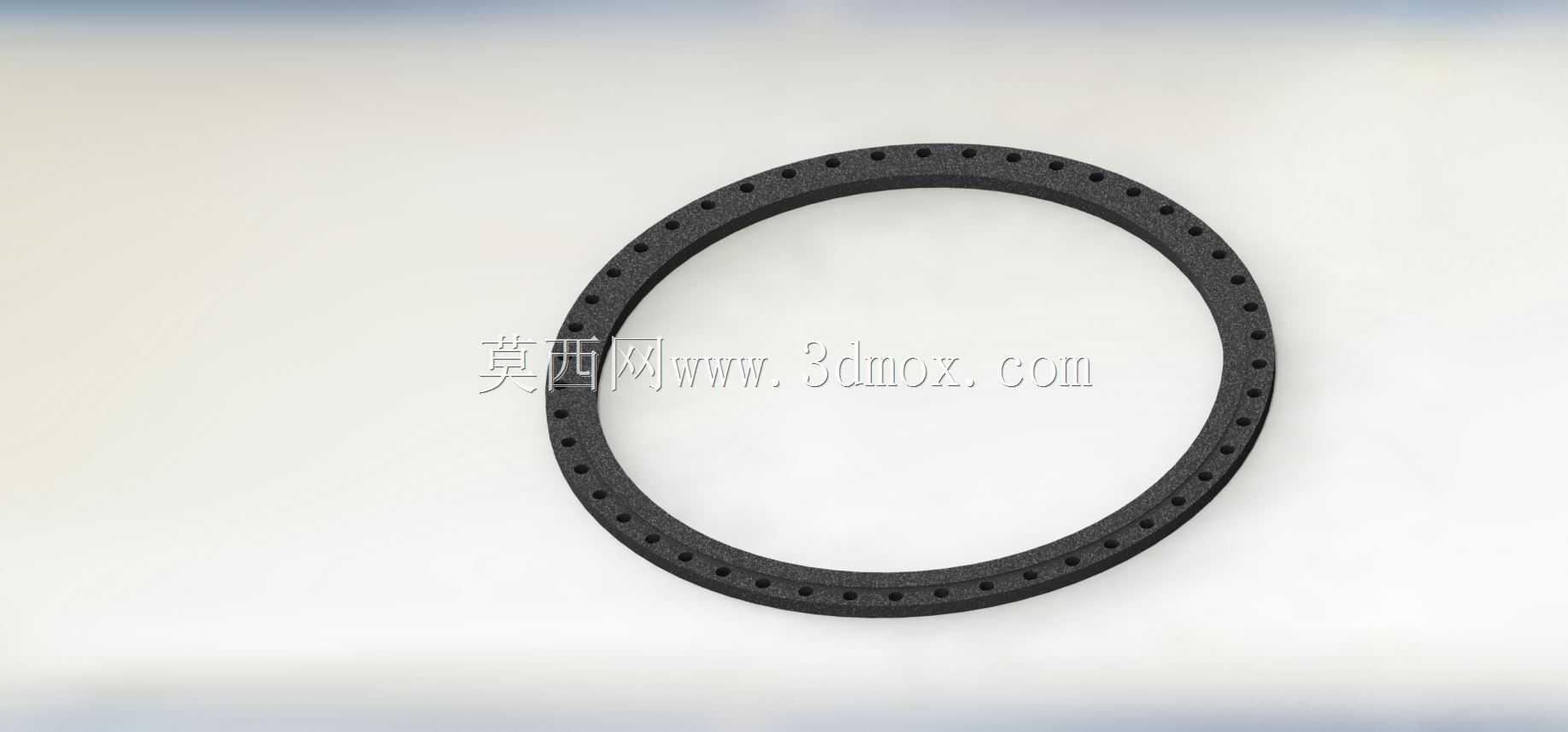

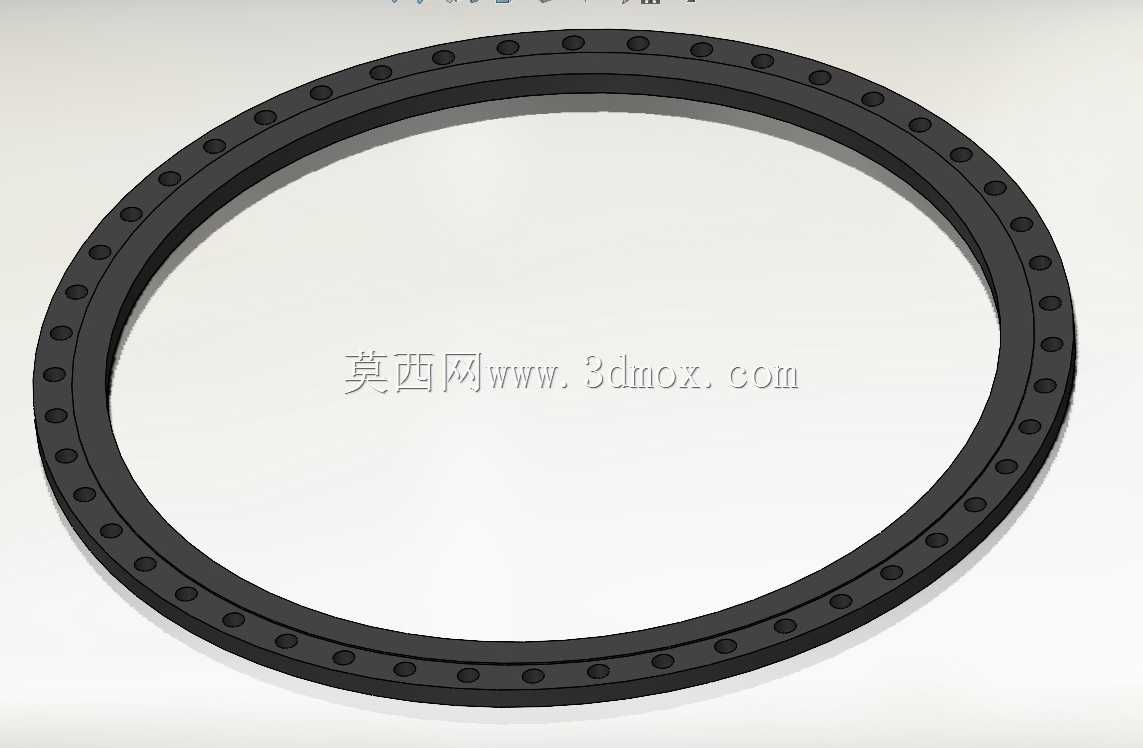

　　在工业管路系统的搭建与运维场景中，这类PN10压力等级的铸铁法兰是中低压流体输送管路里极为常用的连接构件，常见于市政给排水、厂区循环水、低压蒸汽输送、普通化工介质输送等工况的管段对接、管路与阀门/泵体/储罐等设备的接口连接位置，承担着管路对接定位、密封承压、传递管路轴向载荷的核心作用。从实际工程应用的角度看，这类法兰的设计首先要匹配对应公称压力下的密封可靠性要求，PN10对应的是1.0MPa的公称工作压力，设计阶段需要充分考虑铸铁材料的力学性能，在保证承压强度足够的前提下控制铸件壁厚，避免不必要的材料浪费，同时也要兼顾铸造工艺的可行性，避免出现壁厚突变、应力集中的结构，降低铸件产生缩孔、裂纹等缺陷的概率。该法兰为整体环形结构，

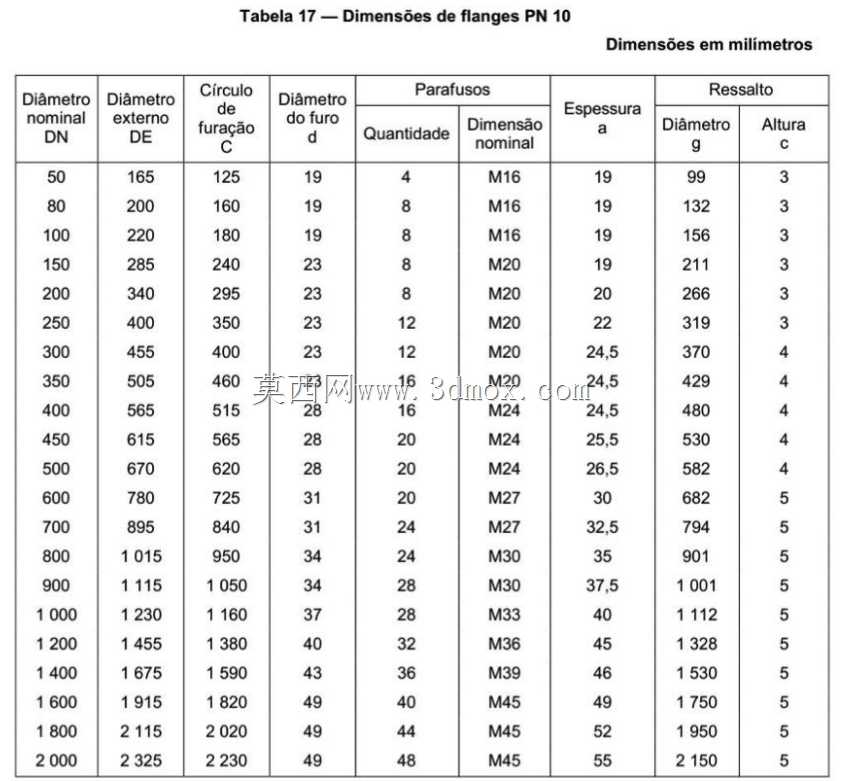

　　密封面采用突面形式，适配常用的非金属平垫片、橡胶垫片等密封元件，能够满足多数常规中低压工况的密封需求，法兰盘上沿圆周均匀分布的螺栓孔，是安装时穿装连接螺栓的位置，孔位的分度圆直径、孔径大小、孔的数量都严格遵循对应标准的尺寸要求，保证同压力等级同公称通径的法兰具备完全互换性，现场安装时不需要额外进行配钻加工，能够有效提升管路施工的效率。在设计建模过程中，首先要确定法兰的公称通径对应的核心尺寸边界，包括法兰的整体外径、密封面的外径与凸台高度、法兰盘的总厚度、螺栓孔的中心圆直径、单个螺栓孔的直径以及螺栓孔的总数量，这些基础尺寸确定后，再通过环形阵列的方式完成所有螺栓孔的布局，建模时需要注意螺栓孔与法兰内外径的同轴度要求，

　　所有孔位的角度偏差需要控制在标准允许的公差范围内，避免现场安装时出现螺栓无法穿装的问题。从安装适配的角度来说，这类法兰的背面通常会设计有轻微的拔模斜度，适配铸造生产的工艺要求，与管道连接的一端可以采用承插或者焊接的形式与管段固定，安装时需要保证两片对接法兰的密封面保持平行，螺栓穿装时要按照对角顺序逐步拧紧，避免因局部压力过大导致法兰变形或者密封垫片压偏，造成管路泄漏的问题。在实际选型过程中，除了压力等级与公称通径的匹配，还需要结合输送介质的特性确认铸铁材质的适用性，普通灰铸铁材质的法兰适用于水、蒸汽等无强腐蚀性的常规介质，如果输送有一定腐蚀性的介质，还需要在法兰密封面或者接触介质的表面做相应的防腐处理。这类法兰的环形结构在受力时，

　　螺栓的预紧力会均匀作用在法兰盘的整个圆周上，配合密封垫片的压缩变形，填满密封面的微观不平间隙，从而实现管路的静密封，在管路运行过程中，法兰还要承受管内介质的压力产生的轴向推力、管路热胀冷缩产生的附加应力，以及管路振动带来的交变载荷，因此结构设计时法兰盘的厚度需要满足刚度要求，避免在螺栓预紧力和介质压力的作用下出现过大的翘曲变形，导致密封失效。建模过程中对于法兰上的所有圆角过渡位置都要按照铸造工艺要求设置合理的圆角半径，避免尖锐棱角造成的应力集中，同时也能减少铸造时的冲砂、粘砂等缺陷，提升铸件的成品率。在管路系统的布局设计中，这类法兰通常会设置在需要定期拆卸检修的管段位置，比如阀门两端、设备接口处、需要分段安装的长距离管路节点上，相比焊接连接的管路，法兰连接的形式具备拆卸方便、检修成本低的优势，能够快速完成管段的更换或者设备的维护作业。从尺寸校验的角度来说，完成三维建模后需要重点核对几个关键安装尺寸：一是法兰的内孔直径，要和对接的管道外径或者承插内径匹配，保证连接后管路的通流面积不受影响；二是螺栓孔的中心圆直径，这个尺寸直接决定了法兰能否和配对法兰顺利对接，是安装适配性的核心尺寸；三是密封面的平面度，建模时要保证密封面为完整的平面，没有结构凸起或者凹陷，否则会直接影响密封效果；四是法兰的总厚度，这个尺寸关系到螺栓的长度选型，厚度过大或者过小都会导致螺栓连接的有效啮合长度不符合要求，影响连接的可靠性。
