叠层式凳具注塑成型模具结构设计

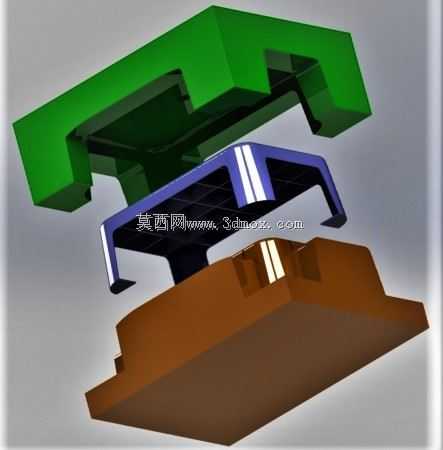

　　这套叠层排布的模具组件，面向民用坐具批量注塑生产场景设计，核心用于一次性成型带加强嵌位结构的塑料凳面部件，适配中小型卧式注塑机的安装模厚要求，可直接匹配200吨级锁模力设备的哥林柱间距，无需额外定制加大模板即可完成上机装夹。从结构拆分来看，三个不同配色的分层部件分别对应模具的定模固定板、中间流道板、动模成型部分，绿色层为进料侧定模，直接对接注塑机射嘴，内置热流道转接结构，可将熔融塑料均匀分流到两个分型面的型腔点位，避免单型腔注塑时的流道凝料浪费；紫色中间层为叠层模具的中间承载板，正反两面都加工有成型型腔，同时集成了冷却水道的串接回路，可在连续生产时将模温稳定控制在PP材质成型所需的40-60摄氏度区间，减少塑件冷却变形概率；

　　棕色层为动模侧，带有顶出机构安装位，可配套圆顶针、扁顶针组合完成塑件脱模，避免顶出痕迹留在凳面外观面。设计过程中优先考虑了坐具类产品的受力需求，型芯部分对应凳面底部的加强筋位置做了0.5度的脱模斜度，既保证开模时不会拉伤筋位，又能让加强筋的实际厚度保持在2.5mm，匹配凳面主体3mm的壁厚，避免注塑时出现缩痕、缺胶等缺陷。型腔与型芯的贴合面做了0.02mm的溢料间隙控制，合模时可自动排气，无需额外加工排气槽就能减少塑件边缘的飞边产生，降低后续修边的人工成本。安装边界上，整套模具的长宽尺寸控制在350mm*400mm范围内，模厚总行程280mm，适配注塑机的最大开模行程400mm的参数要求，吊环孔设置在定模、中间板、

　　动模的两侧重心位置，方便车间吊装作业时的平衡起吊，避免吊装过程中模板倾斜碰伤成型面。冷却回路采用环形排布设计，进出水口统一设置在模具非操作侧，对接车间常规的10mm快插水嘴，无需额外转换接头即可完成冷却水连接，水道距离成型面的距离保持在15mm，保证冷却效率的同时不会因为距离过近导致成型面温度不均。导向结构采用四组导柱导套配合，导柱直径25mm，配合长度60mm，合模时可先完成精准导向，避免型腔型芯错位碰伤，同时在中间板位置额外设置了两组定位销，保证叠层开合模时的位置精度，连续生产10万模次也不会出现分型面错位的问题。这套结构相比传统单层凳具模具，生产效率可提升近一倍，同时不需要额外增加设备锁模力，

　　适合中小型塑料制品厂的现有设备升级，不需要大额设备投入就能提升产能。成型的凳面部件自带边缘嵌位结构，多个凳子堆叠时可通过该结构互相卡合，运输和仓储时能大幅减少占用空间，凳面的弧度设计贴合人体坐姿的臀部曲线，成型后不需要二次加工即可直接装配凳腿，减少后续工序的周转成本。
