树莓派Pi5机器视觉相机集成外壳

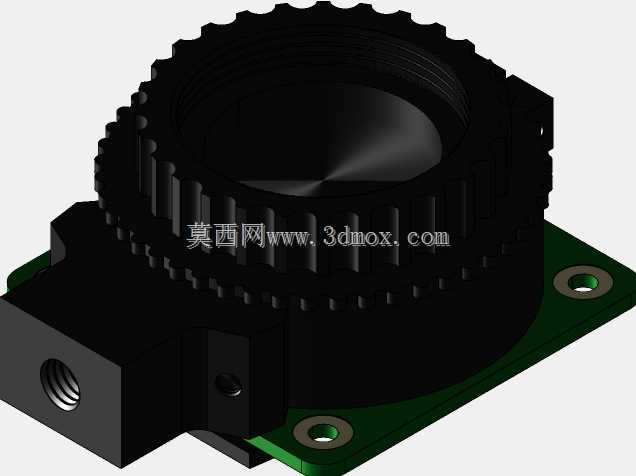

　　这款适配树莓派Pi5平台的机器视觉相机集成外壳，主要面向工业现场嵌入式视觉检测、小型设备视觉定位、实验室图像采集类场景设计，解决了裸板摄像头安装无固定基准、镜头易受磕碰、排线易拉扯损坏的实际工程问题。从结构设计逻辑来看，外壳整体采用分体式装配思路，镜头端预留标准C/CS镜头安装螺纹接口，外圈做滚花防滑结构，方便现场调试时手动微调镜头焦距，无需额外借助工具即可完成对焦操作，适配多数工业场景下快速换型调试的需求。外壳主体与树莓派Pi5主板的安装位完全匹配，底部预留对应主板固定孔位，安装时可直接通过铜柱将外壳与主板锁紧，避免摄像头模组与主板之间出现相对位移，保证光轴与安装基准面的垂直度，减少视觉标定的重复工作量。

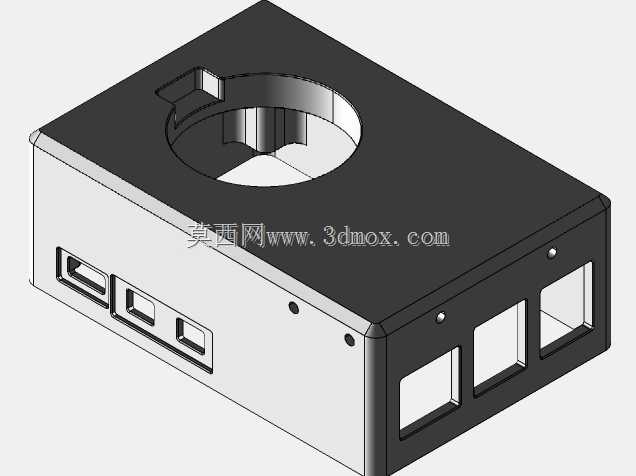

　　镜头安装位的内侧做了遮光挡边结构，可阻挡环境杂光从镜头与模组的缝隙进入成像面，避免现场复杂光照条件下出现眩光、鬼影等影响成像质量的问题，外壳侧壁预留M3螺纹安装孔，可根据现场安装需求搭配L型支架，直接固定在设备机架、流水线侧方或者移动小车上，安装孔位的位置经过公差校核，保证安装后镜头光轴与被测面的角度偏差控制在工程允许范围内，无需额外做角度补偿。外壳与PCB接触的位置做了0.2mm的避让槽，避免装配时挤压板上的贴片元件，尤其是摄像头模组周边的电容、接插件位置，预留足够的安全间隙，防止装配应力导致元件虚焊或者损坏。外壳底部对应主板的散热位置做了镂空设计，不会阻挡树莓派主控芯片的自然散热风道，

　　长时间连续运行时不会因为外壳遮挡导致主控过热降频，影响图像采集的实时性。从安装边界来看，外壳整体外轮廓尺寸控制在与树莓派Pi5主板匹配的范围内，镜头突出高度适配常用的8mm、12mm定焦工业镜头，不会出现镜头过长与外壳干涉、或者过短导致视场被外壳边缘遮挡的问题，安装后整体结构紧凑，可直接嵌入到小型自动化设备的内部空间，不会占用过多的设备安装位置。在实际产线应用中，这类集成外壳可直接搭配树莓派Pi5完成工件有无检测、条码识别、尺寸初筛、定位引导类的视觉任务，相比通用的工业相机外壳，它直接与树莓派主板集成，省去了相机与主控之间的外接接线环节，减少了现场布线的复杂度，同时外壳的防护等级可满足普通工业车间的防尘需求，避免车间内的粉尘、

　　切削液飞沫落到摄像头模组或者主板表面，延长硬件的使用寿命。设计时还考虑了排线的走线路径，外壳侧边预留排线出口，FPC排线可从侧边规整引出，不会被外壳挤压，同时出口位置做了圆角处理，避免尖锐边角划伤排线绝缘层，长时间运行下不会出现排线破损导致的通信故障。镜头外圈的滚花齿距经过优化，戴劳保手套操作时也能顺利转动调焦，不会出现打滑的情况，适合车间现场操作人员快速调试。外壳的装配采用卡扣加螺丝的双重固定方式，日常维护拆卸时只需拧下两颗固定螺丝即可打开外壳，更换摄像头模组或者清理镜头表面灰尘时操作便捷，无需完全拆解整个安装结构。
