CA6140机床用筒仓储物箱支撑支架

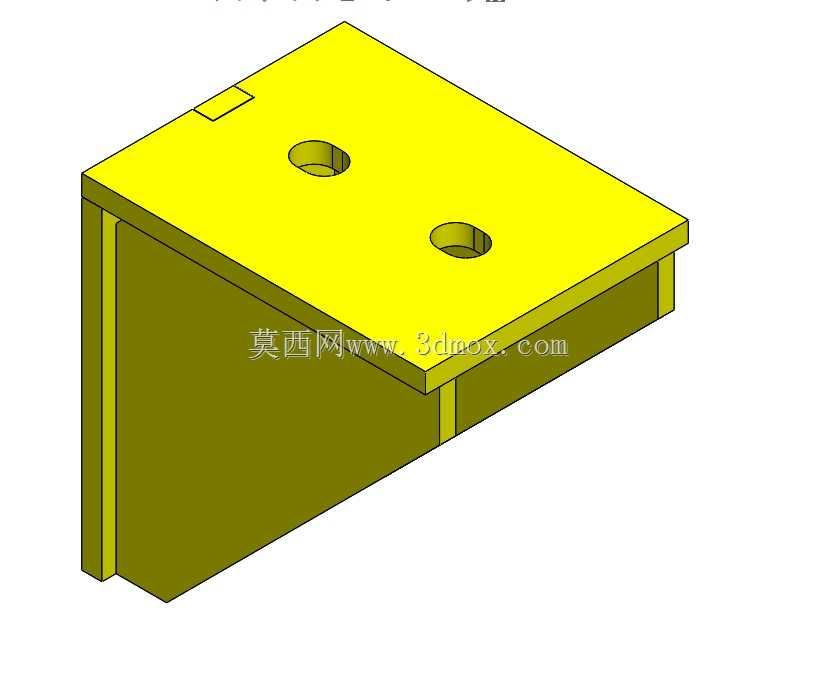

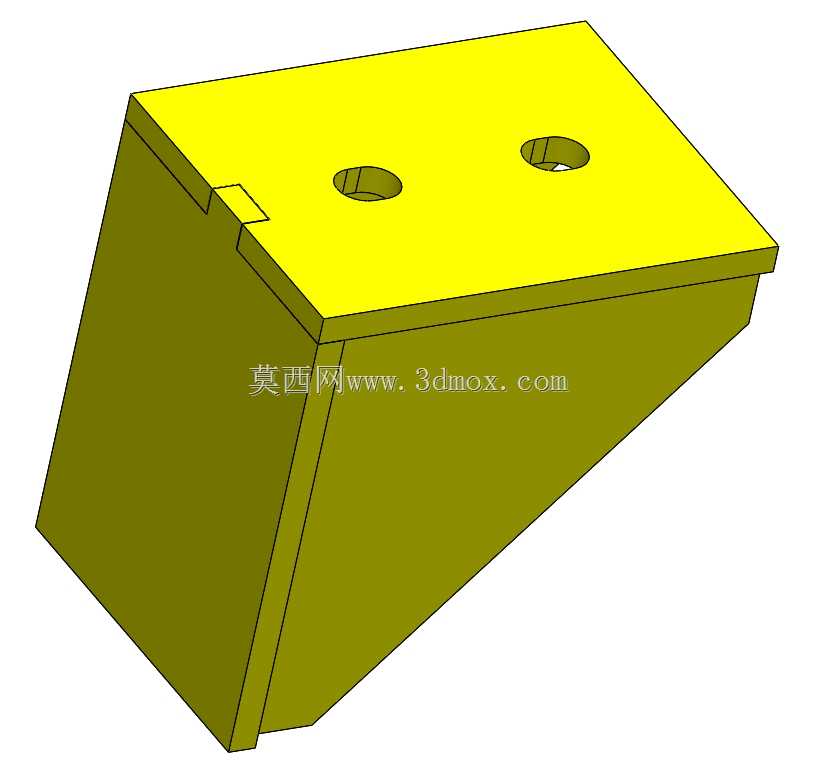

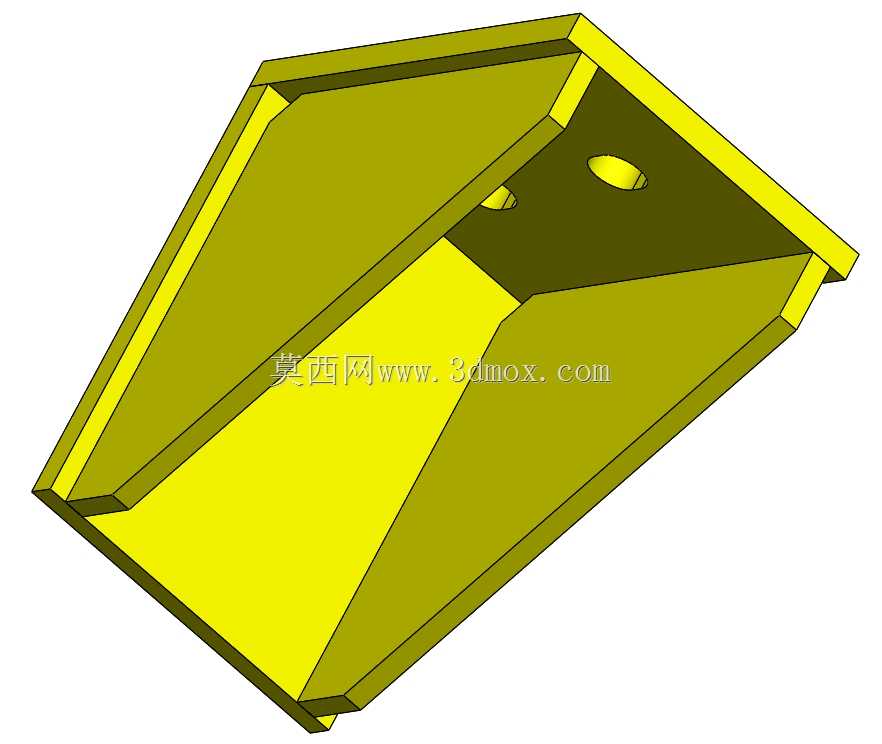

　　在普通车床的车间改造与功能拓展场景中，这类支撑支架是给CA6140这类卧式车床加装辅助储料、工位筒仓时必不可少的结构件，日常生产里操作工人会把加工用的小型工装、待加工小尺寸棒料、常用量具附件放在配套的筒仓或者储物箱里，支架就承担整个储物单元的全部静载与作业过程中的动载，避免储物单元直接搭在车床导轨或者防护罩上，刮伤设备防护层、影响导轨排屑或者拖板移动行程。从结构设计逻辑来看，整个支架采用L型截面的焊接式结构思路，顶部的水平安装板做了加厚处理，板面上预留两个同轴度公差控制在0.1mm以内的沉头安装孔，安装时可以用内六角螺栓直接穿过沉孔，把储物箱或者筒仓的底部锁紧固定在支架顶面，沉孔的深度刚好能把螺栓头完全埋入板内，

　　不会突出顶面刮蹭储物箱底部，也不会在放置工件时磕碰螺栓造成螺纹损伤。垂直方向的立板是主要的承力结构，立板和顶板之间做了三角加强筋的一体化布局，这里没有采用额外焊接筋板的方式，而是通过折弯加局部增厚的结构实现等强度设计，既减少了焊接变形带来的安装面平面度误差，也能避免长期受载后焊缝开裂的问题，立板的侧边预留了和车床床身侧安装面配合的定位边，安装时可以直接靠在床身的预装基准面上，不需要反复调整支架的水平度与垂直度，能把安装调试的时间压缩到十分钟以内。从安装边界尺寸来看，顶板的长度和宽度刚好匹配常规工位储物箱的底部安装孔距，不需要额外在储物箱底部打孔改孔，立板的高度控制在不会和车床的溜板箱移动行程干涉的范围，当溜板箱沿床身做全行程移动时，

　　支架的最下端距离溜板箱的上边缘预留了至少15mm的安全间隙，即使床身存在少量积屑，也不会出现刮蹭卡滞的问题。在实际使用场景里，这类支架除了承担静态的储物重量，还要考虑车间作业时的振动影响，车床在进行断续切削、大切深加工时会产生持续的中低频振动，支架的整体固有频率经过设计避开了车床的常规加工振动频率区间，不会出现共振导致储物箱内的工件、量具滑落的问题，立板和床身连接的位置也预留了减震垫的安装槽，安装时可以垫入2mm厚的丁腈橡胶减震垫，进一步阻断振动传递，避免支架上的紧固件因为长期振动出现松脱。很多车间在做车床工位改造时，容易忽略这类支撑件的安装边界，要么支架做的过长突出到操作通道里，容易磕碰过往的操作人员，

　　要么安装孔位不匹配需要现场配钻，既破坏床身的原有漆面，也浪费现场改造的时间，这个支架的结构设计就完全匹配CA6140车床床身侧面的预装T型槽位置，不需要对床身做任何打孔、焊接改造，直接利用床身原有T型槽的T型螺栓就能完成固定，后期如果需要调整储物单元的位置，只需要松开T型螺栓就能沿床身方向滑动调整位置，适配不同长度工件加工时的工位取料需求。从受力角度分析，顶板的两个安装孔位置刚好对应立板的主承力筋上方，当储物箱满载时，重量会直接通过安装孔传递到立板的主承力结构上，不会让顶板出现悬臂受载的弯矩，长期满载使用也不会出现顶板下弯变形的问题，顶板的上表面做了铣平处理，平面度公差控制在0.05mm以内，和储物箱底部完全贴合，不会出现局部悬空导致储物箱放置不稳的情况。在日常维护中，这个支架的结构没有复杂的内腔、沟槽，不容易积存切屑和切削液，日常清理时只需要用车间的压缩空气吹一下就能把表面积屑清理干净，立板的外表面做了喷塑处理，耐切削液腐蚀，长期接触乳化液、切削油也不会出现锈蚀掉漆的问题，使用寿命能覆盖设备的整个改造周期。
