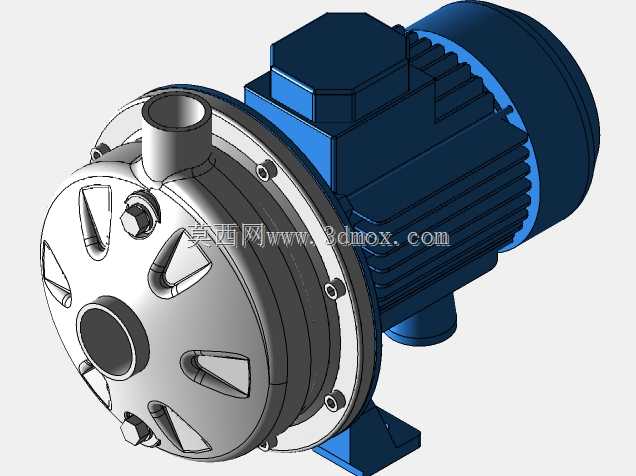

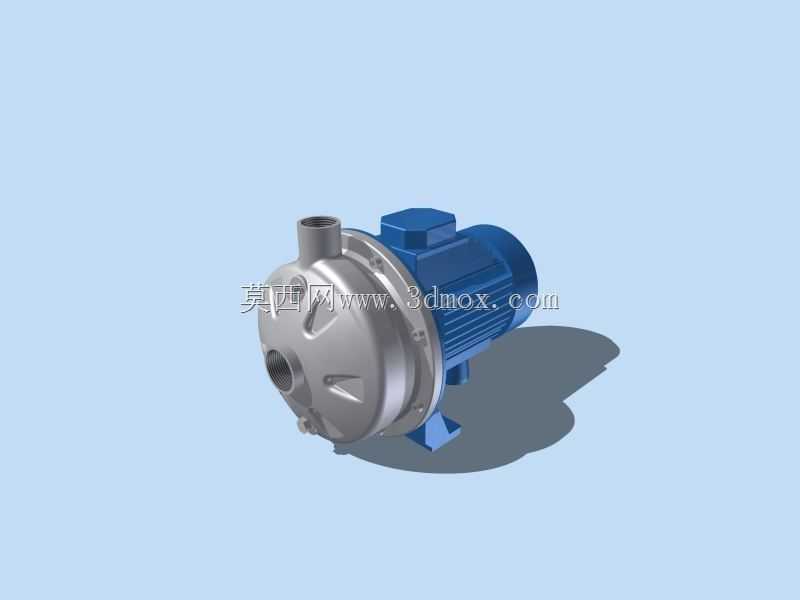

CDX系列卧式单级离心泵结构设计

　　在民用供水、暖通循环、轻型工业流体输送场景里，这类卧式单级离心泵的出镜率极高，不管是楼宇自来水增压、中央空调冷热水循环，还是小型生产工艺里的清水、低腐蚀性介质输送，都能看到同结构泵型的应用。做这套三维结构的时候，最先要捋顺的是现场安装的边界条件：常规同功率段卧式泵的安装地脚孔距要匹配市面通用的安装基座尺寸，泵轴中心高要适配常规管路对接高度，避免现场安装时出现管路错位、需要额外加装变径接头或者调整基座高度的问题，进出口法兰的尺寸严格遵循通用管路标准，保证和现场现有管路的法兰规格直接匹配，减少现场改造的工作量。

　　从功能实现逻辑来看，这类泵的核心是把电机的旋转动能通过叶轮转化为流体的压力能与动能，设计时首先要保证水力部件的同轴度，泵壳的流道要做顺滑过渡，避免流道内出现直角凸起或者突变截面，不然介质在流道内形成涡流，不仅会拉低泵的运行效率，还会在局部产生气蚀，长期运行会冲蚀泵壳内壁，缩短设备使用寿命。叶轮的叶片型线要兼顾水力效率和铸造工艺性，不能一味追求理论效率把叶片曲面做的过于复杂，导致实际生产时铸件脱模困难、成品率低，毕竟这类民用及轻型工业用泵，量产的工艺可行性是结构设计必须考量的核心因素之一。

　　结构布局上采用电机与泵体直联的形式，省去了中间联轴器的结构，一方面能缩短整个泵组的轴向尺寸，减少安装占用的空间，另一方面也能避免联轴器安装对中不当带来的振动、轴承磨损问题。机械密封的安装腔尺寸要匹配标准规格的机械密封件，方便后期运维时直接更换通用密封件，不需要定制特殊规格的配件，降低用户的后期维护成本。泵脚的结构做了加强筋设计，因为泵组运行时电机的振动、流体的脉动载荷都会传递到安装脚位置，如果泵脚刚度不足，长期运行会出现安装脚开裂、泵组对中偏移的问题，加强筋的布置顺着载荷传递的方向设置，在不增加过多铸件重量的前提下提升安装部位的结构刚度。

　　过流部件的材质选型对应不同的输送介质场景，清水输送场景下泵壳、叶轮可以选用冲压不锈钢或者铸铁材质，输送轻度腐蚀性介质时可以换用304不锈钢材质，三维建模时把不同材质对应的壁厚差异做了区分，不锈钢冲压件的壁厚更薄，铸件的壁厚要满足铸造工艺的最小壁厚要求，避免铸件出现冷隔、浇不足的缺陷。进出口的流道做了渐扩设计，从叶轮出口到法兰接口的位置，流道截面缓慢扩大，把流体的动能逐步转化为压力能，减少出口处的水力损失。电机端的连接法兰和泵体的配合止口做了精准的公差配合，保证电机轴和泵轴的同轴度在允许范围内，避免运行时出现密封件偏磨、轴承发热的问题。

　　日常运维的结构细节也在建模时做了考量，泵体底部设置了放水螺塞的安装位，方便冬季停机时排净泵腔内的存水，避免低温下存水结冰胀裂泵壳；密封腔的位置预留了足够的操作空间，更换机械密封时不需要完全拆下整个泵体和电机，只需要拆开泵壳和电机连接的紧固件，就能抽出叶轮组件更换密封件，大幅降低运维的操作难度。接线盒的位置设置在电机的顶部侧方，避免现场管路漏水时水滴直接溅到接线端子上，提升电气部分的防护可靠性。整个泵组的重心尽量靠近安装脚的中心位置，减少运行时的倾覆力矩，保证设备运行的稳定性，即使在小规格的安装基座上也能稳定固定，不会出现运行时晃动的问题。
