孟买哨兵系列T-1/T-5离心泵结构

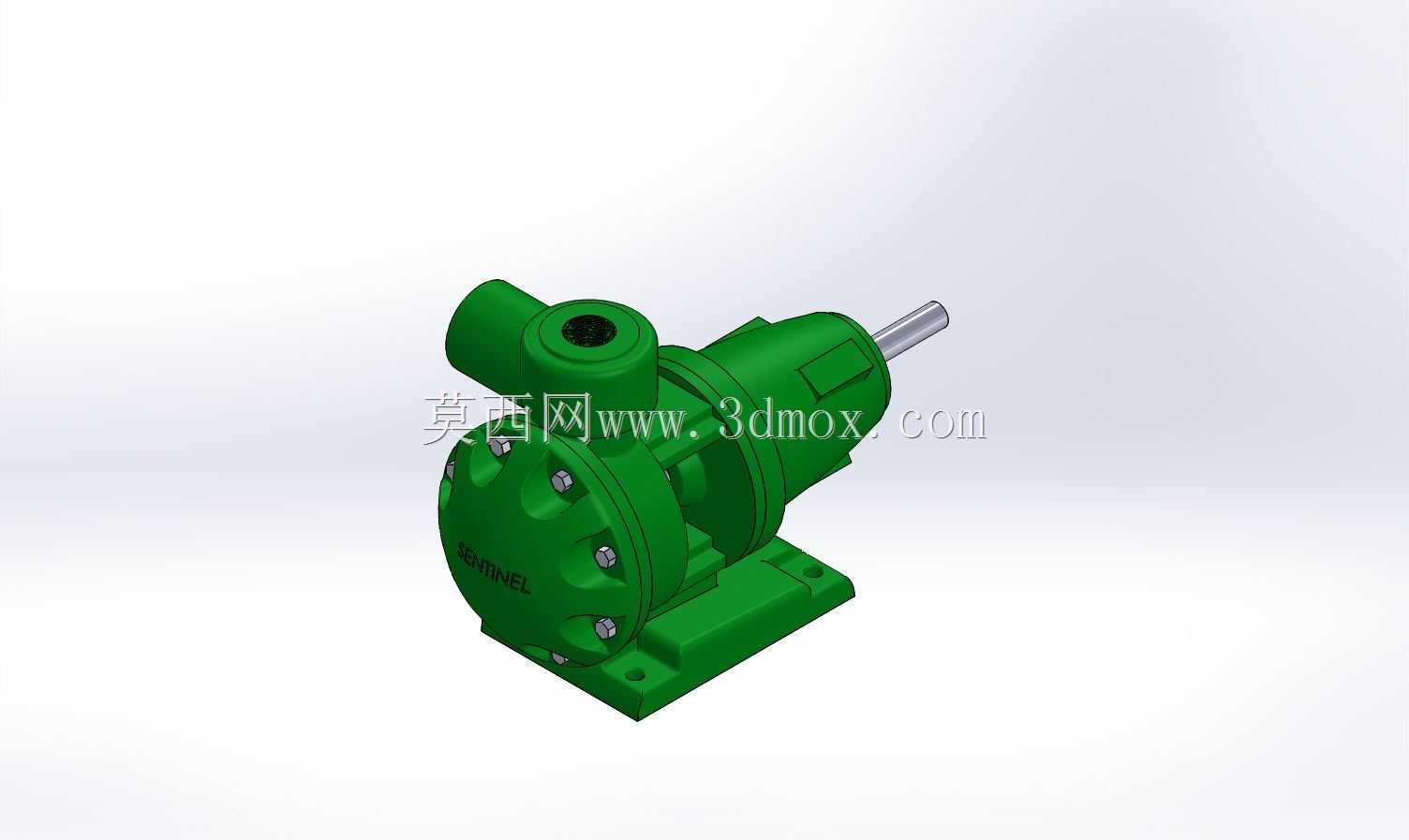

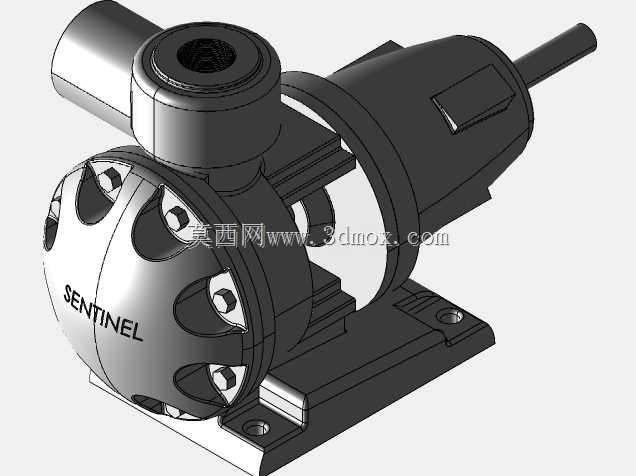

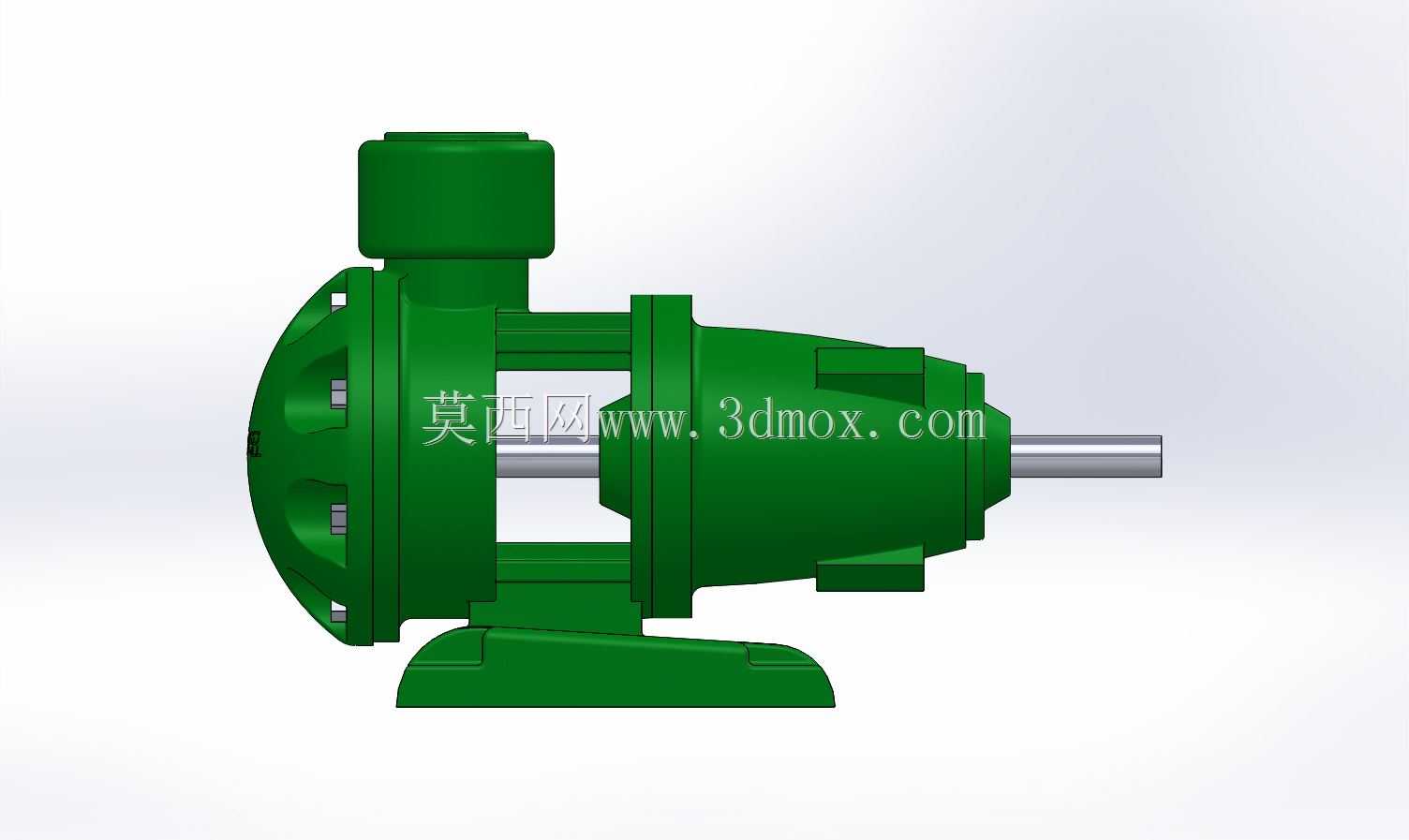

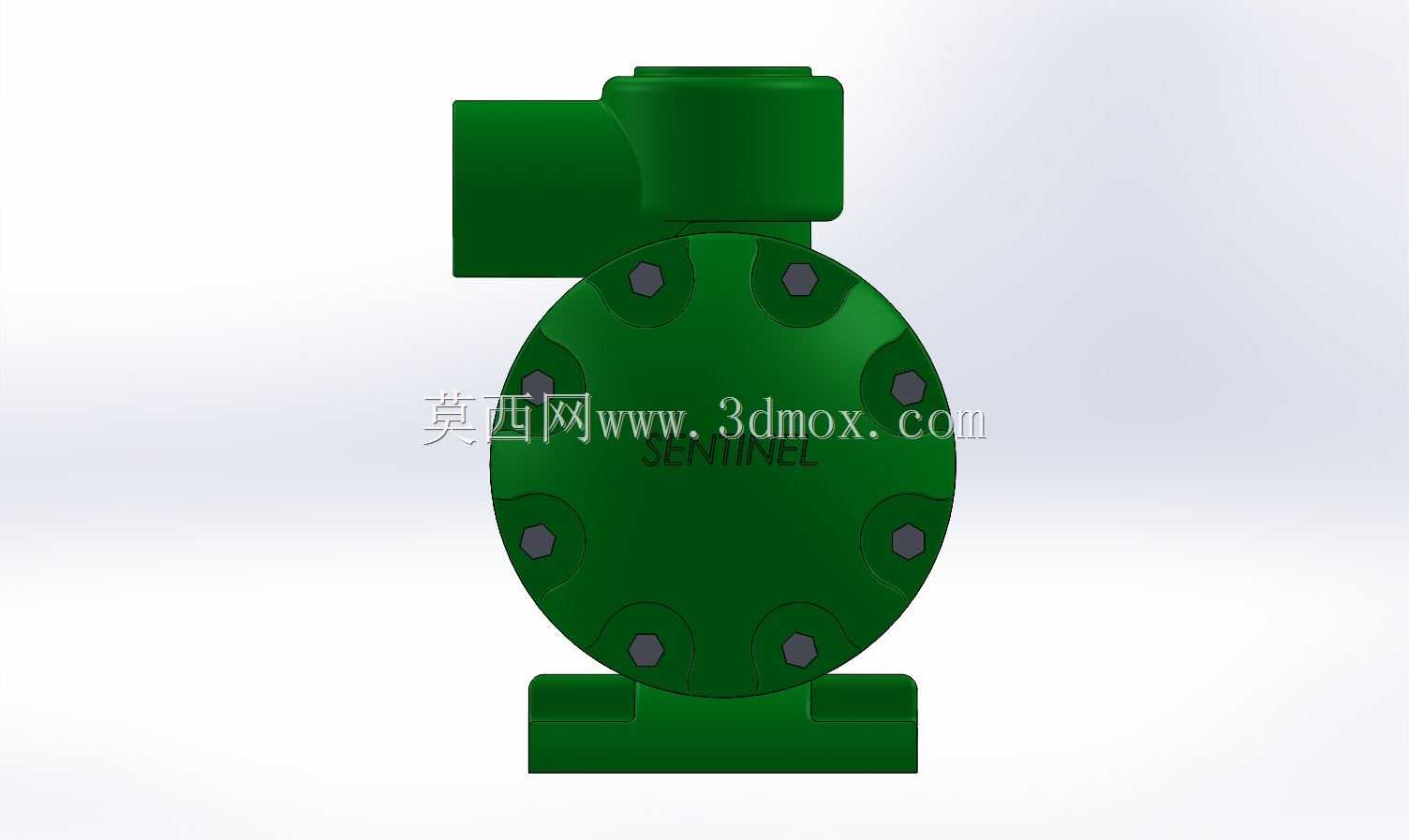

　　这款泵体结构的建模还原度覆盖了从外部安装接口到内部流道衔接的全部细节，在做化工流体输送线的设备排布时，这类带底座的卧式离心泵是中小流量工况下的常用选型，常被用于输送无硬质颗粒的清洁流体、低粘度油品或是温和腐蚀性介质，在小型加工车间的循环水系统、中小型化工生产线的物料转输、暖通系统的冷热水循环场景里都能见到同结构产品的应用。从结构设计逻辑来看，泵体采用脚座式集成安装结构，安装底座与泵壳采用一体铸造成型的设计思路，相比分体式连接的泵座，这种结构能大幅降低泵组运行时的同轴度偏差风险，减少因安装错位带来的轴封磨损、轴承异常发热问题。泵壳部分采用径向剖分的多螺栓紧固结构，沿泵壳周向均匀布置的紧固螺栓能保证泵壳结合面的密封压力均匀分布，

　　在应对1.6MPa级别的常规工作压力时，无需额外增加密封筋结构就能满足静密封要求，同时这种剖分结构也方便后期拆解维护叶轮与机械密封，无需拆卸进出口管路即可完成易损件更换，能大幅缩短现场运维的停机时间。进出口流道采用侧进上出的布置方式，这种流道走向能让泵在启动阶段更好地完成自排气，避免叶轮腔内积气导致的气缚现象，同时出口的向上布置也能让停泵阶段的流体回流更顺畅，减少水锤对叶轮和密封件的冲击。轴伸端采用标准的圆柱轴伸设计，配合通用的键槽传动结构，能适配绝大多数标准规格的Y系列异步电机或是伺服驱动单元，用户在做动力匹配时无需额外定制非标联轴器，降低整套泵组的采购与维护成本。从安装边界尺寸来看，底座的安装孔采用长圆孔设计，

　　允许安装时存在±2mm的位置偏差，对现场安装基础的施工精度要求更友好，底座的安装面平面度控制在0.1mm/100mm以内，能保证泵组安装后与电机的同轴度快速调整到允许范围内。泵体的外形轮廓做了多处圆角过渡处理，一方面是符合铸造工艺的拔模要求，减少铸件的应力集中点，避免铸造过程中出现冷隔、缩孔缺陷，另一方面圆角过渡的外壳也能减少流体在泵壳内部的涡流损失，提升泵的水力效率。在建模过程中，所有的螺栓孔、密封槽、轴封安装位都严格按照实际加工尺寸还原，比如泵壳结合面的密封槽深度、宽度都匹配常规的丁腈橡胶O型圈规格，用户拿到模型后可以直接提取安装尺寸用于生产线的排布设计，也可以基于这个基础模型做参数化修改，调整叶轮直径、

　　流道宽度来适配不同的流量扬程需求。做设备选型的工程师可以直接调用这个模型完成车间管路的干涉检查，确认泵体与周边管路、阀组、操作通道的安全距离，避免现场安装时出现空间不足的问题；做结构设计的从业者也可以参考这个泵的螺栓布置方式、底座加强筋的设计逻辑，优化自身设计的泵体结构刚度，减少泵组运行时的振动幅值。值得注意的是，这款泵的轴承腔与泵腔之间设置了独立的密封隔离腔，既可以安装单端面机械密封，也可以根据输送介质的特性更换为双端面机械密封或是填料密封，适配不同的密封等级要求，这种模块化的密封设计思路也是当前中小型工业泵的主流设计方向，能让同一款泵体覆盖更多的工况场景，减少生产厂家的铸件开模成本，也降低用户的备件储备种类。
