欧姆龙槽型光电检测元件三维结构

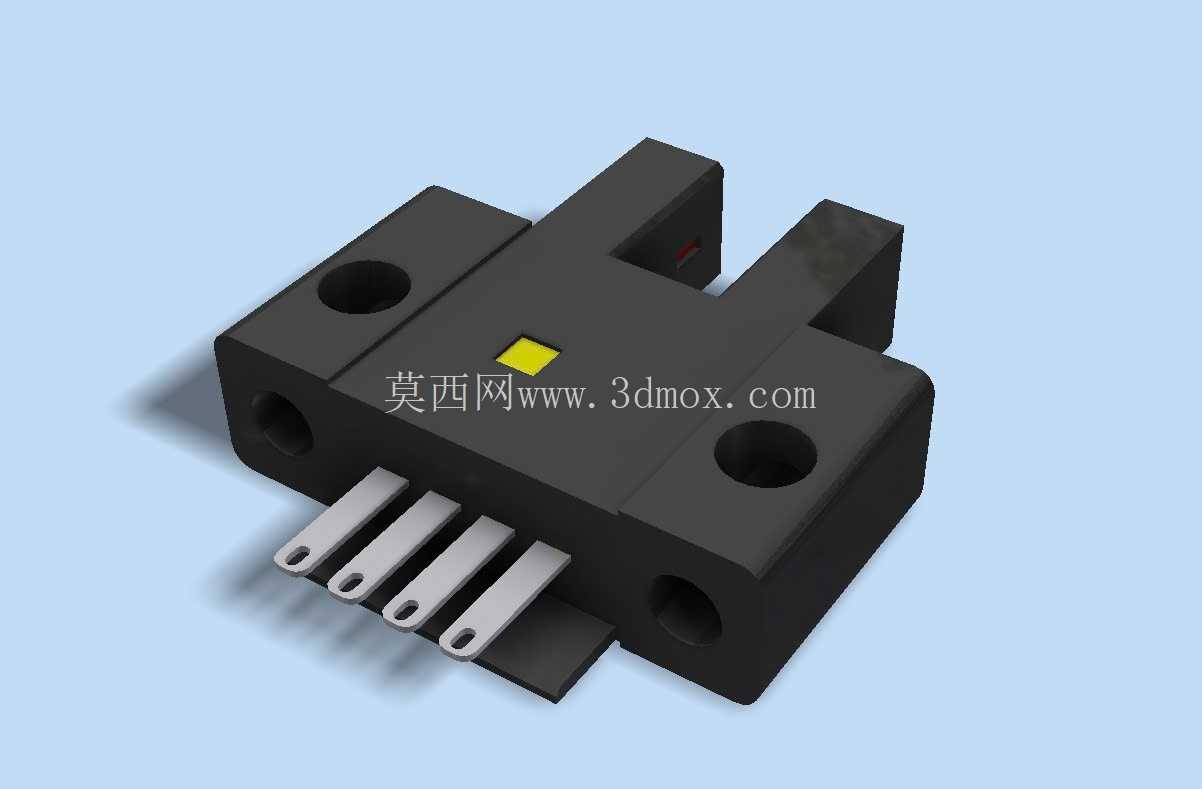

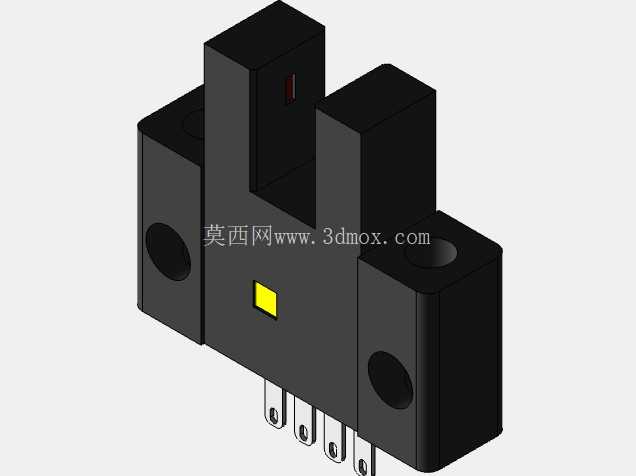

在自动化产线的位置检测、原点校准、工件到位判断场景里，槽型光电开关是出镜率极高的检测元件，这款欧姆龙EEX系列槽型光电的三维结构，完全还原了实物的装配边界与外形细节，能直接用于设备布局阶段的干涉校验、安装支架的配套设计。从结构上看，主体采用耐工业油污的黑色工程塑料壳体，U型槽的开口宽度、槽深尺寸严格匹配实物参数，槽体两侧分别内置发射与接收端，当被测物体从槽口穿过遮挡光路时，就能输出开关信号，响应速度足以适配高速运动工件的检测需求，不会出现信号滞后漏检的问题。壳体上预留的三个安装通孔，孔位间距、沉头深度都按照实物测绘还原，设计安装支架时可以直接调用孔位坐标，不用反复核对实物尺寸，能大幅缩短电气元件布局的校对时间。引脚部分采用直插式设计，五根引脚的间距、伸出长度、引脚宽度都完全复刻实物，做PCB板布局时可以直接匹配焊盘位置，避免出现引脚错位无法插接的问题。壳体表面的黄色标识区域是型号标注位，建模时保留了该区域的平面特征，后续做渲染或者装配示意时可以直接添加标识内容。在实际设备应用中，这类槽型光电常被用在滑台原点定位、流水线工件计数、气缸伸出到位检测、送料机构缺料判断等场景，因为是非接触式检测，不会对被测工件造成接触损伤，也不会因为机械磨损缩短使用寿命，相比机械行程开关，检测精度更高、响应速度更快，适合高频动作的自动化工位。建模过程中特意还原了壳体的拔模角度、边角的圆弧过渡特征，做设备整体装配仿真时，不会出现棱边干涉的误判，安装槽位的周边预留了足够的接线空间，布线时可以准确计算线缆的弯曲半径，避免出现线缆挤压弯折的问题。U型槽的内壁做了消光纹理处理的特征还原，能避免杂散光干扰造成的信号误触发，这也是工业级光电传感器和民用级检测元件的核心区别之一，建模时保留了该细节，能让装配后的设备模型更贴近真实使用状态。引脚根部做了加强凸台结构，能避免插接时引脚受力断裂，这个细节在配套接插件设计时需要重点关注，接插件的让位槽必须匹配凸台尺寸，否则会出现插接不到位的情况。壳体背部的平面度特征也做了还原，安装时可以紧贴安装支架表面，不会出现倾斜导致检测光路偏移的问题，三个安装孔的同轴度公差按照实物的装配要求做了约束，锁付螺丝后不会出现壳体翘曲的情况。在做设备三维布局时，这类标准电气元件的模型精度直接影响后续的装配效率，很多工程师在布局时因为元件模型尺寸不准，导致加工完的安装支架无法装配，或者接线空间不足需要返工，这款模型的所有尺寸边界都按照实物测绘还原，能直接用于生产级的设备设计，不用再反复核对实物调整尺寸。槽口的检测区域位置也做了明确的特征标识，安装调试时可以快速对准检测位置，缩短现场调试的时间，相比普通的简化模型，这款模型还原了所有和装配、调试相关的细节特征，不管是做方案演示、装配仿真还是生产图纸输出，都能直接调用，不需要二次修改。
