CA6140车床配套防护端盖结构设计

　　在普通卧式车床的日常运维与部件改造场景中，主轴箱、进给箱端部的防护端盖是容易被忽略但直接影响设备运行可靠性的小部件，本次设计的端盖针对CA6140车床的特定安装位做了适配优化，完全匹配原有安装接口的尺寸边界，不需要对床身或箱体做额外二次加工即可完成替换安装。从实际使用场景来看，这类端盖的核心作用有两个，一是封堵箱体端部的开口，阻挡车间内的金属切屑、切削液、灰尘进入箱体内部，避免润滑油被污染、齿轮啮合面进入磨粒造成异常磨损；二是对端部的轴系形成轴向限位的辅助支撑，承接轴系运转过程中产生的少量轴向窜动载荷，避免轴端直接暴露在外引发操作安全隐患。设计过程中首先对原有安装位的配合尺寸做了全尺寸测绘，确认了安装止口的直径公差、

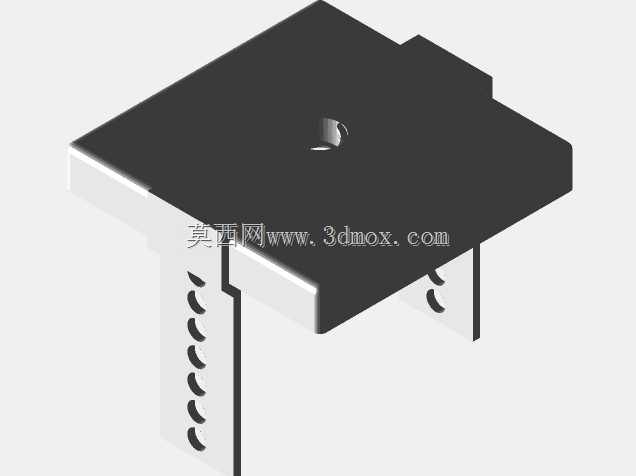

　　端面贴合的平面度要求、固定孔的孔位分布与孔径大小，保证端盖装入后止口与箱体孔的配合为过渡配合，既不会因为间隙过大出现切削液渗漏，也不会因为过盈量太大导致装配时需要强行敲击，损伤箱体的结合面。端盖主体采用方形法兰式结构，相比圆形端盖，方形结构在安装时不需要调整周向角度，四个固定孔的位置与箱体上的螺纹孔完全对正，现场装配时可以快速对位，降低维修更换的时间成本。端盖中心的通孔做了倒角处理，避免轴穿过时孔边的锐边划伤轴表面，同时通孔与轴之间预留了合适的间隙，既不会因为轴的热胀冷缩出现抱轴问题，也能配合密封圈实现端部的密封。端盖侧面设计的卡槽结构，是为了适配原有箱体上的定位凸台，安装时卡槽卡入凸台后可以直接限制端盖的周向转动，

　　不需要额外打定位销，简化了装配流程。端盖的壁厚经过受力核算，在满足轴向承压要求的前提下做了轻量化处理，整体重量比原有铸件端盖降低约三成，不会给箱体端部增加额外的载荷负担。从安装边界来看，端盖装入后突出箱体端面的高度经过严格控制，不会与周边的手柄、挂轮等运动部件发生运动干涉，操作人员在切换进给量、转动主轴手柄时不会碰到端盖突出部分，操作空间完全符合车床的安全操作规范。端盖的两个侧面预留的弧形槽，是为了方便拆卸时使用拉马勾住受力，避免传统端盖拆卸时需要用撬棍硬撬造成结合面损伤，日常维护时可以快速拆下检查内部轴端的密封件磨损情况，不需要撬动周边的管路或其他附件。在结构细节处理上，所有的棱边都做了R1的圆角处理，没有尖锐的毛刺，

　　安装和拆卸过程中不会划伤操作人员的手部，符合机械加工车间的安全设计要求。端盖的端面平整度控制在0.02mm以内，与箱体结合时可以保证密封垫片完全压实，不会出现局部渗漏的问题，即使在车床高速运转、箱体内部油温升高的情况下，也能保持稳定的密封性能。针对CA6140车床常年在多切屑、多切削液飞溅的加工环境下使用的特点，端盖的表面没有设计多余的凹槽或凸起，避免切屑堆积在端盖表面难以清理，日常清扫时用毛刷即可快速扫走表面积攒的切屑，不会出现卫生死角。从功能适配性来看，这款端盖既可以作为原厂端盖损坏后的替换件使用，也可以在车床改造时作为轴端延伸的防护件使用，只要安装接口尺寸匹配即可直接安装，不需要额外修改结构。设计过程中也考虑了加工工艺性，端盖的所有结构都可以通过普通铣床、钻床完成加工，不需要特殊的工装或复杂的加工工序，普通的机加工车间即可完成生产，加工成本低，适合批量制作作为车床的易损备件储备。
