CA6140车床配套列车总成承载构件

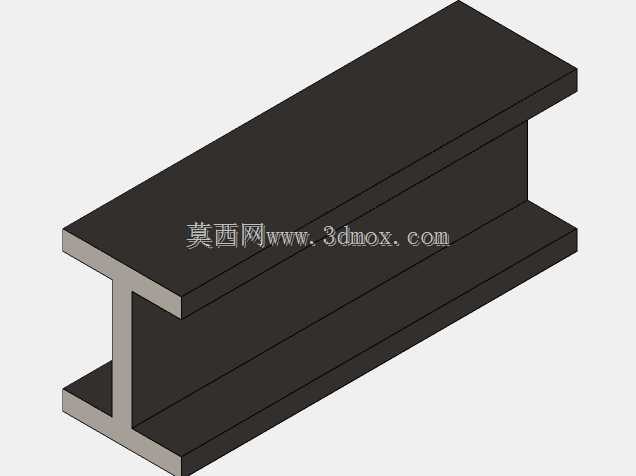

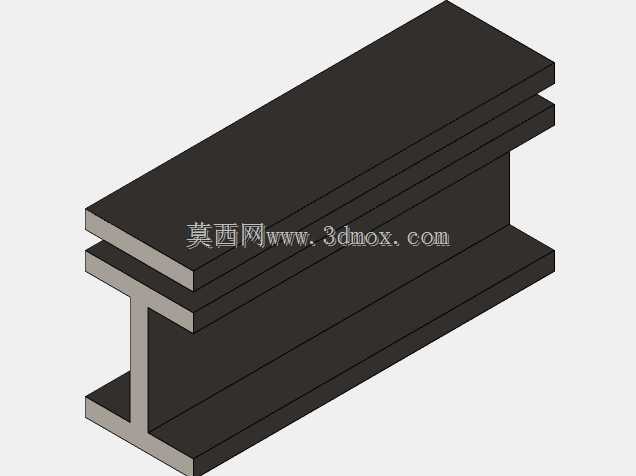

　　在普通卧式车床的整机布局里，这类承载构件承担着床身与进给系统之间的载荷传递、运动导向基准的核心作用，是CA6140系列车床保障长行程加工精度的关键结构件。日常车间加工场景中，不管是长轴类零件的外圆车削、大直径盘类零件的端面切削，还是多工序连续走刀加工，该构件都需要持续承受刀架组件的往复运动冲击、切削过程的径向与轴向分力，同时为溜板的直线运动提供稳定的导向基准，避免长行程加工中出现刀架下沉、走刀偏移的问题。从结构设计逻辑来看，该构件采用对称工字截面构型，上下两层平行翼缘分别对应不同的安装对接面，上层翼缘对接溜板箱的滑动配合面，加工时需要保证平面度、表面粗糙度满足滑动摩擦副的长期使用要求，下层翼缘则与床身基体的安装定位面贴合，

　　通过螺栓组实现刚性固定，中间的腹板承担主要的抗弯、抗扭载荷传递，这种截面设计在同等耗材重量下，能获得远高于矩形实心截面的截面惯性矩，大幅提升构件的整体刚性，减少切削载荷下的结构形变。实际安装过程中，需要先确认构件的总长与床身安装位的长度匹配，两端的安装止口要与床身端部的定位挡边完全贴合，避免安装后出现纵向窜动；上下翼缘的平行度公差需要控制在0.02mm/1000mm范围内，否则会导致溜板移动时出现卡滞、爬行，直接影响加工工件的表面粗糙度与尺寸精度。构件的腹板厚度经过载荷校核，在承受最大切削抗力（也就是CA6140车床额定最大切削参数下的主切削力）时，腹板的最大形变不超过0.01mm，完全满足精加工的精度要求。在日常设备维护场景中，

　　该构件的上翼缘导轨面需要定期涂抹润滑脂，避免滑动面出现干摩擦拉伤，长期使用后如果导轨面出现磨损，可以通过刮研工艺修复平面度，不需要整体更换构件，降低设备运维成本。设计建模过程中，需要重点关注各过渡圆角的处理，翼缘与腹板的连接位置采用R3-R5的圆角过渡，避免应力集中导致长期交变载荷下出现裂纹，同时要预留润滑管路的安装槽、行程限位开关的安装孔位，这些细节结构如果在建模阶段遗漏，后续实际装配时就会出现干涉问题。另外，构件两端的倒角设计也有实际工程意义，不仅能在装配时起到导向作用，避免安装过程中磕碰损伤配合面，还能去除加工毛刺，防止装配时毛刺脱落进入滑动配合面造成导轨拉伤。从载荷传递路径来看，切削过程中刀架承受的切削力首先传递到溜板，

　　再通过溜板与上翼缘的配合面传递到构件主体，之后通过腹板分散到下层翼缘，最终均匀传递到床身基体，整个传力路径没有突变拐点，能有效避免局部应力集中导致的结构失效。在机床改造场景中，这类构件也可以作为数控化改造的基础安装基准，替换原有磨损严重的床身导轨部件时，只需要匹配对应的安装孔位，就可以快速完成改造，大幅缩短设备改造的周期。建模时所有的安装孔位都采用基准统一原则，以构件的纵向对称面为主要设计基准，保证各孔位的位置度满足装配要求，避免出现螺栓无法穿装、定位销错位的问题。对于刚接触机床结构设计的从业者来说，这类工字承载构件的设计逻辑非常有参考价值，能直观理解截面选型、载荷校核、安装基准设定在机械结构设计中的实际应用，不需要追求复杂的异形结构，通过合理的常规截面选型就能满足刚性、成本、加工工艺性的多重要求。
